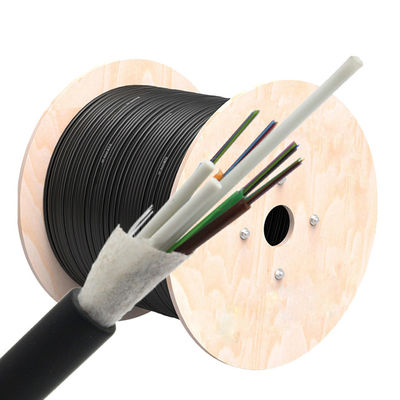

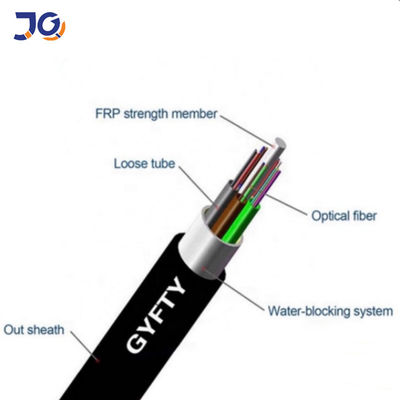

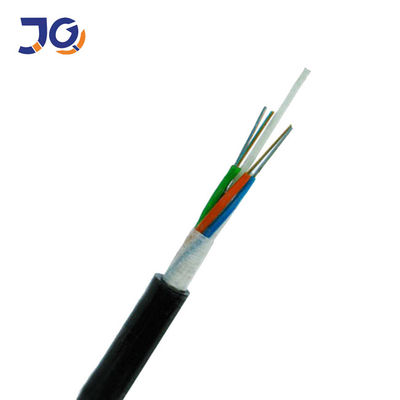

Zewnętrzny kabel światłowodowy od 2 do 288 rdzeni GYFTY z FRP
Charakterystyka
Dobra wydajność mechaniczna i temperaturowa
Luźna tuba o wysokiej wytrzymałości, która jest odporna na hydrolizę
Specjalna mieszanka wypełniająca tubę zapewnia krytyczną ochronę włókna
Odporność na zgniatanie i elastyczność
Mała średnica, niewielka waga i przyjazna instalacja

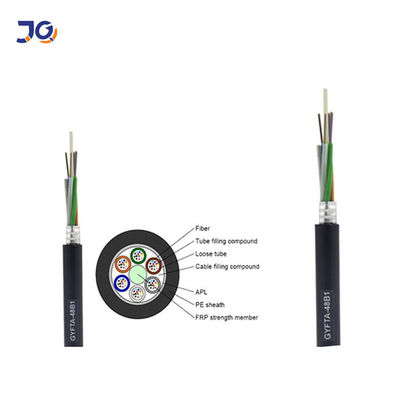

Wymiary konstrukcji kablowych
|
Liczba włókien |
Struktura |
Włókna na tubę |
Średnica luźnej rury (mm) |
CSM średnica/średnica podkładki (mm) |
Nominalna grubość płaszcza zewnętrznego (mm) |
Średnica kabla/Wysokość (mm) |
Waga kabla (kg/km) |
| 4 | 1+5 | 4 | 1,8±0,1 | 1,4/1,4 | 1,6 | 8,6±0,2 | 60 |
| 6 | 1+5 | 6 | 1,85±0,1 | 1,4/1,4 | 1,6 | 8,6±0,2 | 60 |
| 8 | 1+5 | 8 | 1,9±0,1 | 1,4/1,4 | 1,6 | 8,6±0,2 | 60 |
| 12 | 1+5 | 6 | 1,85±0,1 | 1,4/1,4 | 1,6 | 8,6±0,2 | 60 |
| 24 | 1+5 | 6 | 1,85±0,3 | 1,4/1,4 | 1,6 | 8,8±0,2 | 65 |
| 36 | 1+5 | 12 | 1,95±0,1 | 1,5/1,5 | 1,6 | 9,0±0,2 | 65 |
| 48 | 1+5 | 12 | 1,95±0,1 | 1,5/1,5 | 1,6 | 9,0±0,2 | 65 |
| 72 | 1+6 | 12 | 1,95±0,1 | 2.0/2,0 | 1,6 | 9,5 | 75 |
| 96 | 1+8 | 12 | 1,95±0,1 | 1,6/3,2 | 1,6 | 11,0 | 103 |
| 144 | 1+12 | 12 | 1,95±0,1 | 2,2/6,4 | 1,8 | 13,8 | 160 |
Właściwości włókien
Właściwości światłowodu jednomodowego (ITU-T Rec. G.652D)
| Przedmiot | Jednostka | Specyfikacja | |
| Typ włókna | G.652D | ||
|
Średnica pola trybu |
1310nm | mm | 9,2±0,4 |
| 1550nm | mm | 10,4±0,8 | |
| Średnica okładziny | mm | 125,0±1 | |
| Nieokrągłość okładziny | % | ≤1,0 | |
| Błąd koncentryczności rdzenia/okładziny | mm | ≤0,5 | |
| Średnica powłoki | mm | 245±5 | |
| Powłoka nieokrągła | % | ≤6,0 | |
| Błąd koncentryczności powłoki/okładziny | mm | ≤12,0 | |
| Długość fali odcięcia kabla | Nm | ≤1260 | |
|
Współczynnik tłumienia |
1310nm | dB/km | ≤0,36 |
| 1550nm | dB/km | ≤0,22 | |
| Dowód poziomu stresu | kpsi | ≥100 | |
Promień gięcia kabla: 10x średnica kabla (podczas pracy)
20x średnica kabla (podczas instalacji)
Zakres temperatury
| Zakres temperatury pracy | -40 ℃ do + 70 ℃ |
| Zakres temperatur przechowywania/transportu | -40 ℃ do + 70 ℃ |
| Zakres temperatur instalacji | -40 ℃ do + 60 ℃ |
Wniosek:
Telekomunikacja międzymiastowa, LAN w obszarze wysokiego napięcia lub dostęp do sieci telekomunikacyjnej
Specjalnie dla systemu przenoszenia mocy.nadmierne grzmoty i wysokie zakłócenia elektromagnetyczne.
Zalecane metody układania
Obszar wysokiego napięcia, Aerial
Zalety:
1. Niska dyspersja i tłumienie.
2. Właściwa konstrukcja, precyzyjna kontrola naddatku włókna i wyraźny proces skręcania sprawiają, że kabel jest doskonały pod względem mechanicznym icechy środowiskowe.
3. Zdolność antyelektromagnetyczna.
4. Mała średnica kabla, lekki kabel, łatwy do zainstalowania.
Uszczelka

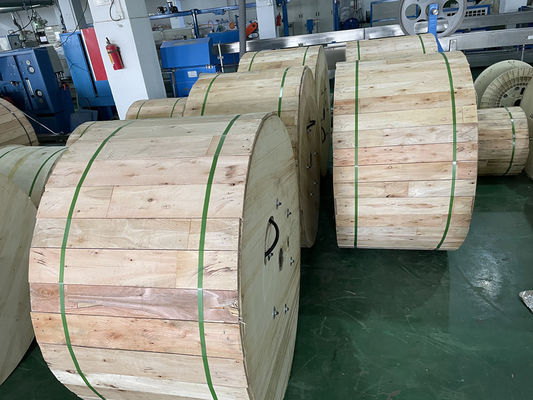

Każdy odcinek kabla powinien być nawinięty na fumigowany drewniany bęben odpowiedni do transportu na duże odległości.
Pokryty plastikowym arkuszem buforowym.
Uszczelnione mocnymi drewnianymi listwami.
Do testowania zostanie zarezerwowany co najmniej 1 km wewnętrznego końca kabla.
FAQ
1. Czy jesteś firmą handlową lub producentem?
Jesteśmy producentem z 10-letnim doświadczeniem, specjalizujemy się w badaniach, rozwoju i produkcji kabli światłowodowych.Nasza fabryka znajduje się w mieście Guangzhou, zapraszamy do odwiedzenia nas!
2. O jakości?
Dostarczymy przed przetestowaniem wszystkie włókna po zakończeniu produkcji.
3. Czy możesz zaakceptować małe zamówienie?
Tak, małe zamówienie jest dostępne.Wspieramy nowe projekty naszych klientów, ponieważ wiemy, że biznes to zawsze małe zamówienie.
4. Jaki jest twój czas dostawy?
Zwykle około 3-7 dni roboczych, zależy to głównie od ilości zamówienia.
5. Czy możesz zaakceptować usługę OEM?
Tak, witamy usługę OEM.Na produkcie możemy wydrukować Twoje logo.Każdy pomysł od Ciebie jest dostępny.
