48-żyłowy kabel światłowodowy ADSS o rozpiętości 100m-500m
Osoba kontaktowa : Philip
Numer telefonu : +8613422342788
WhatsApp : +8613422342788

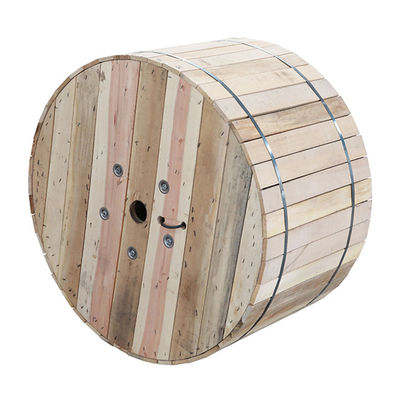

Minimalne zamówienie : | 1KM | Szczegóły pakowania : | drewniany bęben / dostosowany |
---|---|---|---|
Czas dostawy : | 2-4 dni | Zasady płatności : | Western Union, MoneyGram, T/T, L/C |
Możliwość Supply : | 100 km na miesiąc |
Miejsce pochodzenia: | Chiny | Nazwa handlowa: | jiqian |
---|---|---|---|
Orzecznictwo: | ISO9001 | Numer modelu: | ADSS |
Szczegóły informacji |
|||
Rodzaj włókna: | G652D | Podanie: | Antena/kanał |
---|---|---|---|
Liczba przewodów: | 48 rdzeni 96 rdzeni 144 rdzeni | Struktura: | Skrętka luźna tuba |
Temperatura robocza: | -40 ~ +60 C | centralny członek siły: | FRP |
Zakres: | 80m 100m 200m 300m | ||
High Light: | Kabel światłowodowy ADSS 12-żyłowy,kabel światłowodowy ADSS Anti Rodent |
opis produktu

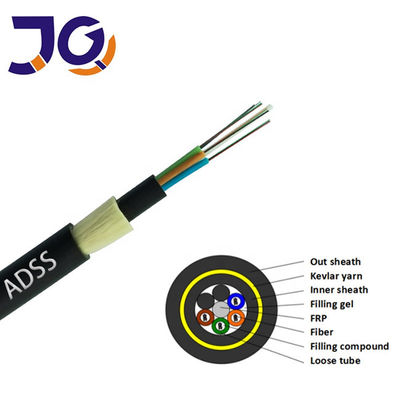

Rozpiętość 100m 12-żyłowy zewnętrzny kabel Fibra Optica ADSS przeciw gryzoniom
Kabel ADSS (All-Dielectric Self-Supporting) jest idealny do instalacji w środowiskach dystrybucyjnych i transmisyjnych, nawet gdy wymagane są instalacje pod napięciem.
Cechy:
1: można zainstalować bez wyłączania zasilania.
2: Doskonała wydajność AT.Maksymalna indukcyjność w punkcie pracy płaszcza AT może osiągnąć 25kV.
3: Lekka waga i mała średnica zmniejszające obciążenie spowodowane lodem i wiatrem oraz obciążenie wież i 4: podpory tylne.
5: Duże rozpiętości i największa rozpiętość to ponad 200m.
6: Dobra wydajność i wytrzymałość na częstość i temperaturę.
7: Żywotność projektu wynosi ponad 30 lat.
Aplikacje:
Antenowy
Struktura i specyfikacje techniczne ADSS-SJ (50-150M):
Nr ref.Zewnętrzny Średnica (mm) |
Nr ref.Waga (kg/km) |
Zalec.Dzienna maks. (kN) |
Maksymalna dopuszczalna Napięcie robocze (kN) |
Złamać Wytrzymałość (kN) |
Wytrzymałość Członek CSA (mm2) |
Moduł (kN/mm2) |
Ciepło Ekspansja Współczynnik (x10-6/K) |
Odpowiednia rozpiętość (norma NESC,m) |
||||
Kurtka PE | Kurtka AT | A | B | C | D | |||||||
11 | 110 | 120 | 1,0 | 2,5 | 8 | 3,0 | 6,6 | 2,1 | 120 | 80 | 100 | 80 |
11,5 | 115 | 125 | 1,5 | 4 | 10 | 4,5 | 7,3 | 1,8 | 180 | 120 | 150 | 120 |
12 | 120 | 130 | 2,5 | 6 | 15 | 7,5 | 8,3 | 1,5 | 250 | 150 | 290 | 150 |
Struktura i specyfikacje techniczne ADSS-DJ(50-750M)
Nr ref.Zewnętrzny Średnica (mm) |
Nr ref.Waga (kg/km) |
Zalec.Dzienna maks. (kN) |
Maksymalna dopuszczalna Napięcie robocze (kN) |
Złamać Wytrzymałość (kN) |
Wytrzymałość Członek CSA (mm2) |
Moduł (kN/mm2) |
Ciepło Ekspansja Współczynnik (x10-6/K) |
Odpowiednia rozpiętość (norma NESC,m) |
||||
Kurtka PE | Kurtka AT | A | B | C | D | |||||||
12,5 | 125 | 136 | 1,5 | 4 | 10 | 4,6 | 7,6 | 1,8 | 160 | 100 | 140 | 100 |
13,0 | 132 | 142 | 2,25 | 6 | 15 | 7,6 | 8,3 | 1,5 | 230 | 150 | 200 | 150 |
13,3 | 137 | 148 | 3,0 | 8 | 20 | 10.35 | 9.45 | 1,3 | 300 | 200 | 290 | 200 |
13,6 | 145 | 156 | 3,6 | 10 | 24 | 13,8 | 10,8 | 1.2 | 370 | 250 | 350 | 250 |
13,8 | 147 | 159 | 4,5 | 12 | 30 | 14,3 | 11,8 | 1,0 | 420 | 280 | 400 | 280 |
14,5 | 164 | 177 | 5.4 | 15 | 36 | 18,4 | 13,6 | 0,9 | 480 | 320 | 460 | 320 |
14,9 | 171 | 185 | 6,75 | 18 | 45 | 22,0 | 16,4 | 0,6 | 570 | 380 | 550 | 380 |
15,1 | 179 | 193 | 7,95 | 22 | 53 | 26,4 | 18,0 | 0,3 | 670 | 460 | 650 | 460 |
15,5 | 190 | 204 | 9,0 | 26 | 60 | 32,2 | 19,1 | 0,1 | 750 | 530 | 750 | 510 |
Uwaga: W tabeli wymieniono tylko część kabli ADSS.O kable ADSS o innych rozpiętościach można zapytać bezpośrednio w EFON.
Dane w tabeli przyjmujemy pod warunkiem, że nie ma różnicy wysokości, a ugięcie montażowe wynosi 1%.
Liczba włókien wynosi od 2 do 72. Identyfikacja włókien jest zgodna z normą krajową.
Ten arkusz danych może być jedynie odniesieniem, ale nie uzupełnieniem umowy.Prosimy o kontakt z naszymi sprzedawcami w celu uzyskania bardziej szczegółowych informacji.
