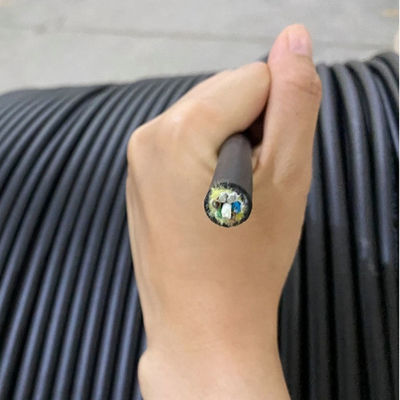

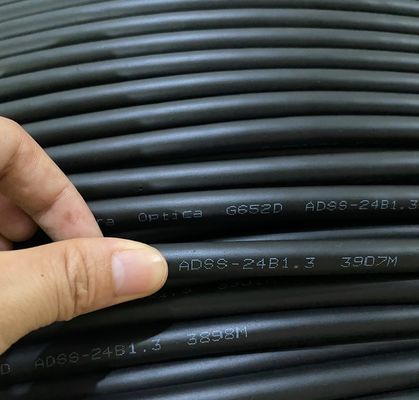

48-rdzeniowa antena optyczna G652d Fiber Self Supporting Outdoor Fibra optica adss

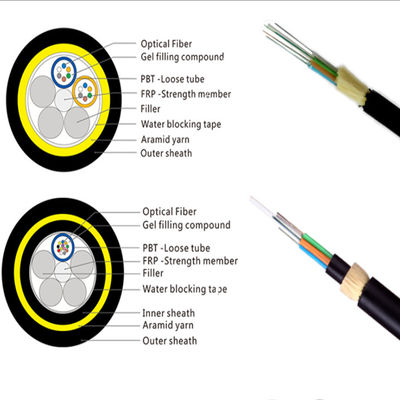

Kabel ADSS to luźna, skręcona konstrukcja.Światłowód ma 250µm, luźna tuba wykonana jest z wysokomodułowego tworzywa sztucznego, które wypełnione jest wodoodporną masą.W środku rdzenia kabla znajduje się element wytrzymałościowy FRP. Luźna rura (i lina wypełniająca) jest skręcona wokół centralnego rdzenia wzmacniającego, tworząc zwarty i okrągły rdzeń kabla, a szczelina w rdzeniu kabla jest wypełniona wodą wypełniacz blokujący.Zewnętrzna część kabla to wewnętrzna powłoka z polietylenu (PE), następnie skręcony aramid o wysokiej wytrzymałości na rozciąganie, a najbardziej zewnętrzna to zewnętrzna powłoka elektryczna (AT).
Charakterystyka:
·Dobra wydajność mechaniczna i temperaturowa
· Luźna tuba o wysokiej wytrzymałości, która jest odporna na hydrolizę
·Specjalna mieszanka wypełniająca tubę zapewnia krytyczną ochronę włókna
·Odporność na zgniatanie i elastyczność
·W celu zapewnienia wodoszczelności kabla podejmowane są następujące środki:
-Pojedyncze tworzywo wzmacniane włóknem jako centralny element wzmacniający
-Luźna masa wypełniająca tubę
-100% wypełnienie rdzenia kabla
-PSP zwiększający odporność na wilgoć
-Materiał blokujący wodę
Charakterystyka optyczna:
| G.652D | 50/125 μm | 62,5/125 μm | ||
| Tłumienie (+20 ℃) | @850nm | ≤3,0 dB/km | ≤3,0 dB/km | |
| @1300nm | ≤1,0dB/km | ≤1,0dB/km | ||
| @1310nm | ≤0,36dB/km | |||
| @1550nm | ≤0,22dB/km | |||
| Przepustowość (klasa A) | @850nm | ≥500 MHz·km | ≥200 MHz·km | |
| @1300nm | ≥1000 MHz·km | ≥600 MHz·km | ||
| Apertura numeryczna | 0,200 ± 0,015 NA | 0,275±0,15 NA | ||
| Długość fali odcięcia kabla | ≤1260nm | |||
Normy:
Kabel ADSS jest zgodny ze standardem YD/T 901-2001 oraz IEC 60794-1
Struktura:
