opis produktu
Kabel światłowodowy Aerial 48 Cores jednomodowy G652 ADSS
opis ADSS
1. Kabel ADSS jest umieszczony w luźnej tubie wykonanej z tworzywa sztucznego o wysokim module sprężystości.
2. Rurki wypełnione są wodoodporną masą wypełniającą.
3. Rury (i wypełniacze) są splecione wokół FRP (plastik wzmocniony włóknem) jako niemetalowego centralnego elementu wzmacniającego w zwarty i okrągły rdzeń kabla.
4. Po wypełnieniu rdzenia kabla masą wypełniającą.jest pokryty cienkim płaszczem wewnętrznym z PE (polietylenu).
5. Po nałożeniu splecionej warstwy przędzy aramidowej na wewnętrzną osłonę jako element wzmacniający, kabel jest zakończony zewnętrzną osłoną PE lub AT (zapobiegającą śledzeniu).
Cechy
1. Niskie tłumienie, niska dyspersja Odpowiednia konstrukcja i precyzyjna kontrola nadmiaru długości sprawiają, że kabel ma wybitne właściwości
2. wydajność mechaniczna i środowiskowa.3. Niemetalowa konstrukcja sprawia, że kabel dobrze znosi zakłócenia elektromagnetyczne.
4. Przędza aramidowa o wysokiej wytrzymałości jako element wzmacniający zapewnia wysoką odporność na rozciąganie, małą średnicę i niewielką wagę kabla, pasującą do
różne warunki pogodowe i różne rozpiętości instalacji.
5. Specjalna zewnętrzna powłoka AT (zapobiegająca śledzeniu) (opcja) zapewnia dobrą odporność na elektroerozję.

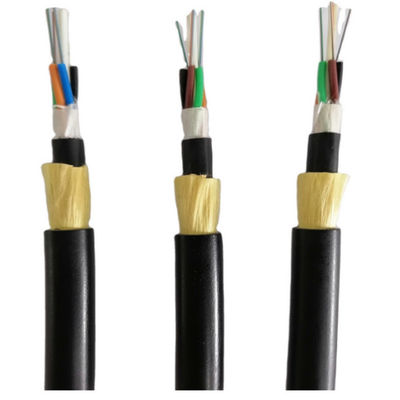

Szczegóły pokazuje zdjęcie

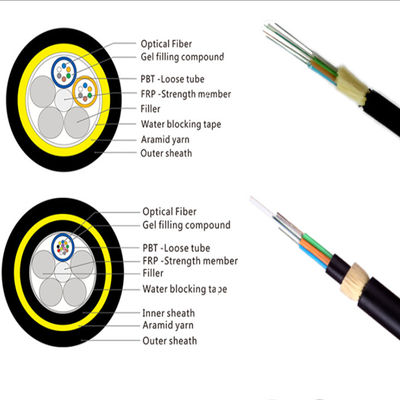

Struktura i specyfikacje techniczne
1.Pojedyncza kurtka ADSS
| liczba włókien |
Struktura |
włókno na tubę |
strata średnicy rury
(MM)
|
FRP/średnica klocka (mm) |
Grubość płaszcza zewnętrznego (mm) |
Ref.Zewnętrzny
Średnica
(mm) |
Ref.Waga
(kg/km) |
| Kurtka PE |
Kurtka AT |
| 4 |
1+6 |
4 |
1,9 ± 0,1 |
2.0/2.0 |
1.7 |
9,8±0,2 |
82 |
92 |
| 6 |
1+6 |
6 |
1,9 ± 0,1 |
2.0/2.0 |
1.7 |
9,8±0,2 |
82 |
92 |
| 8 |
1+6 |
4 |
1,9 ± 0,1 |
2.0/2.0 |
1.7 |
9,8±0,2 |
82 |
92 |
| 12 |
1+6 |
6 |
1,9 ± 0,1 |
2.0/2.0 |
1.7 |
9,8±0,2 |
82 |
92 |
| 24 |
1+6 |
6 |
2,0±0,1 |
2.0/2.0 |
1.7 |
9,8±0,2 |
85 |
95 |
| 48 |
1+6 |
12 |
2,0±0,1 |
2.0/2.0 |
1.7 |
10,0 ± 0,2 |
88 |
98 |
| 72 |
1+6 |
12 |
2,2 ± 0,1 |
2.0/2.0 |
1.7 |
10,5±0,2 |
98 |
108 |
| 96 |
1+8 |
12 |
2,2 ± 0,1 |
2,0/3,4 |
1.7 |
12,0±0,2 |
123 |
135 |
| 144 |
1+12 |
12 |
2,2 ± 0,1 |
3,0/7,2 |
1.7 |
15,2±0,2 |
175 |
188 |
Wskazówki: wszystkie specyfikacje w powyższej tabeli są danymi przybliżonymi, aby uzyskać więcej szczegółowych specyfikacji,
pls skontaktuj się z naszymi sprzedawcami.
2. Podwójna kurtka ADSS
| liczba włókien |
Struktura |
włókno na tubę |
strata średnicy rury
(MM)
|
FRP/średnica klocka (mm) |
Grubość płaszcza zewnętrznego (mm) |
Ref.Zewnętrzny
Średnica
(mm) |
Ref.Waga
(kg/km) |
| Kurtka PE |
Kurtka AT |
| 4 |
1+6 |
4 |
1,9 ± 0,1 |
2.0/2.0 |
1.7 |
12,0±0,2 |
125 |
135 |
| 6 |
1+6 |
6 |
1,9 ± 0,1 |
2.0/2.0 |
1.7 |
12,0±0,2 |
125 |
135 |
| 8 |
1+6 |
4 |
1,9 ± 0,1 |
2.0/2.0 |
1.7 |
12,0±0,2 |
125 |
135 |
| 12 |
1+6 |
6 |
1,9 ± 0,1 |
2.0/2.0 |
1.7 |
12,0±0,2 |
125 |
135 |
| 24 |
1+6 |
6 |
2,0±0,1 |
2.0/2.0 |
1.7 |
12,0±0,2 |
128 |
138 |
| 48 |
1+6 |
12 |
2,0±0,1 |
2.0/2.0 |
1.7 |
12,5±0,2 |
130 |
140 |
| 72 |
1+6 |
12 |
2,2 ± 0,1 |
2.0/2.0 |
1.7 |
13,2±0,2 |
145 |
155 |
| 96 |
1+8 |
12 |
2,2 ± 0,1 |
2,0/3,4 |
1.7 |
14,5±0,2 |
185 |
195 |
| 144 |
1+12 |
12 |
2,2 ± 0,1 |
3,0/7,2 |
1.7 |
16,5±0,2 |
212 |
228 |
Wskazówki: wszystkie specyfikacje w powyższej tabeli są danymi przybliżonymi, aby uzyskać więcej szczegółowych specyfikacji,
pls skontaktuj się z naszymi sprzedawcami.
|
Rodzaj włókna
|
Osłabienie
(+20℃)
|
Pasmo
|
Długość fali odcięcia kabla optycznego
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
--- |
--- |
≤0,36dB/km |
≤0,22dB/km |
--- |
--- |
≤1260 nm |
| G.655 |
--- |
--- |
≤0,40dB/km |
≤0,23dB/km |
--- |
--- |
≤1450 nm |
| 50/125µm |
≤3,3dB/km |
≤1,2dB/km |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
--- |
| 62,5/125µm |
≤3,5dB/km |
≤1,2dB/km |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
--- |
Zastosowanie: Samonośne napowietrzne

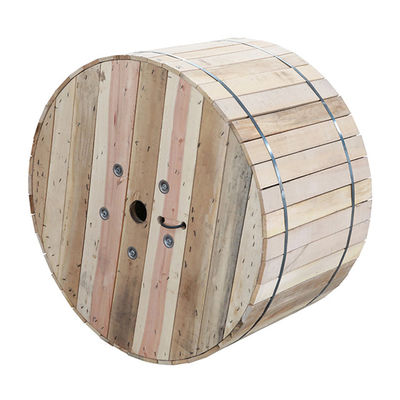

Uszczelka:
Często zadawane pytania
1, P: Czy jesteś fabryką lub firmą handlową?
Odp .: Jesteśmy fabryką
2, P: Co to jest MOQ?
Odp .: MOQ kabla światłowodowego wynosi 10 km.
3.Q: Jakiej marki włókna używasz?
Odp.: YOFC, Fiberhome itp
4, P: Czy możesz zaakceptować małe zamówienie?
Odp .: Tak, małe zamówienie jest dostępne. Wspieramy nowy projekt naszych klientów, ponieważ wiemy, że biznes zawsze zaczyna się od małego zamówienia.
5, P: Jaki jest czas dostawy?
Odp .: Ogólny czas dostawy wynosi 5-7 dni po potwierdzeniu zamówienia.To zależy od ilości zamówienia.
6. Czy możesz dostarczyć niestandardowe produkty i logo?
O: Tak.Dostarczamy usługi OEM.
7. Jakie są twoje warunki płatności?
Odp .: Akceptujemy T / T, L / C, Western Union, 30% depozytu i 70% przed wysyłką.
