napowietrzny Zewnętrzny kabel światłowodowy z pojedynczym płaszczem Jednomodowy kabel światłowodowy ADSS
opis ADSS
Niemetaliczny ADSS 6/12/24/48/96 Rdzeń 100/200m rozpiętość G652D Kabel światłowodowy ADSS
Włókna są umieszczone w luźnej tubie wykonanej z tworzywa sztucznego o wysokim module sprężystości.Tuby wypełnione są wodoodporną masą wypełniającą.
Tworzywo sztuczne wzmocnione włóknem szklanym (FRP) znajduje się w środku rdzenia jako niemetaliczny element wzmacniający.Rury (i wypełniacze) są skręcone
wokół elementu wzmacniającego w zwarty i okrągły rdzeń.Rdzeń kabla wypełniony jest żelem wypełniającym, który chroni go przed wnikaniem wody.
Przędza kevlarowa otacza rdzeń kabla jako wzmacniający element wzmacniający, następnie kabel jest zakończony osłoną z PE.
Cechy
Struktura i specyfikacje techniczne
1.Pojedyncza kurtka ADSS
| liczba włókien | Struktura | włókno na tubę |
strata średnicy rury (MM) |
FRP/średnica klocka (mm) | Grubość płaszcza zewnętrznego (mm) | Ref.Zewnętrzny Średnica (mm) |
Ref.Waga (kg/km) |
|
| Kurtka PE | Kurtka AT | |||||||
| 4 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1.7±0,1 | 9.8 | 80 | 93 |
| 6 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1,7±0,1 | 9.8 | 80 | 93 |
| 8 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1,7±0,1 | 9.8 | 80 | 93 |
| 12 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1,7±0,1 | 9.8 | 80 | 93 |
| 24 | 1+6 | 6 | 2.0 | 2.0/2.0 | 1,7±0,1 | 9.8 | 85 | 96 |
| 48 | 1+6 | 12 | 2.0 | 2.0/2.0 | 1,7±0,1 | 10.0 | 88 | 99 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1,7±0,1 | 10,5 | 98 | 109 |
| 96 | 1+8 | 12 | 2.2 | 2,0/3,4 | 1,7±0,1 | 12.0 | 122 | 136 |
| 144 | 1+12 | 12 | 2.2 | 3,0/7,2 | 1,7±0,1 | 15.2 | 176 | 189 |
Wskazówki: wszystkie specyfikacje w powyższej tabeli są danymi przybliżonymi, aby uzyskać więcej szczegółowych specyfikacji,
pls skontaktuj się z naszymi sprzedawcami.
2. Podwójna kurtka ADSS
| liczba włókien | Struktura | włókno na tubę |
strata średnicy rury (MM) |
FRP/średnica klocka (mm) | Grubość płaszcza zewnętrznego (mm) | Ref.Zewnętrzny Średnica (mm) |
Ref.Waga (kg/km) |
|
| Kurtka PE | Kurtka AT | |||||||
| 4 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1,7±0,1 | 12.0 | 125 | 135 |
| 6 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1,7±0,1 | 12.0 | 125 | 135 |
| 8 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1,7±0,1 | 12.0 | 125 | 135 |
| 12 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1,7±0,1 | 12.0 | 125 | 135 |
| 24 | 1+6 | 6 | 2.0 | 2.0/2.0 | 1,7±0,1 | 12.0 | 128 | 138 |
| 48 | 1+6 | 12 | 2.0 | 2.0/2.0 | 1,7±0,1 | 12,5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1,7±0,1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 2,0/3,4 | 1,7±0,1 | 14,5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 3,0/7,2 | 1,7±0,1 | 16,5 | 212 | 228 |
Wskazówki: wszystkie specyfikacje w powyższej tabeli są danymi przybliżonymi, aby uzyskać więcej szczegółowych specyfikacji,
pls skontaktuj się z naszymi sprzedawcami.
|
Rodzaj włókna |
Osłabienie (+20℃) |
Pasmo |
Długość fali odcięcia kabla optycznego |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| G.652 | --- | --- | ≤0,36dB/km | ≤0,22dB/km | --- | --- | ≤1260 nm |
| G.655 | --- | --- | ≤0,40dB/km | ≤0,23dB/km | --- | --- | ≤1450 nm |
| 50/125µm | ≤3,3dB/km | ≤1,2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | --- |
| 62,5/125µm | ≤3,5dB/km | ≤1,2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | --- |

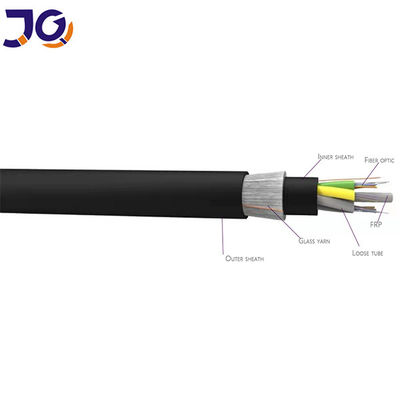

Szczegóły pokazuje zdjęcie
jednopłaszczowy kabel światłowodowy ADSS
dwupłaszczowy kabel światłowodowy ADSS
