48-żyłowy kabel światłowodowy ADSS o rozpiętości 100m-500m
Osoba kontaktowa : Philip
Numer telefonu : +8613422342788
WhatsApp : +8613422342788
| Minimalne zamówienie : | 10KM | Szczegóły pakowania : | Drewniany bęben lub żelazny bęben |
|---|---|---|---|
| Czas dostawy : | Negocjować | Zasady płatności : | T/T, Western Union, AliPay |
| Możliwość Supply : | 20 000 km miesięcznie |
| Miejsce pochodzenia: | Guangzhou, Chiny | Nazwa handlowa: | JQ/HAISO |
|---|---|---|---|
| Orzecznictwo: | ISO9001 CE ROHS | Numer modelu: | ADSS-4F/12F /24F/48F/96fF |
|
Szczegóły informacji |
|||
| Aplikacja: | Telekomunikacja | liczba włókien: | 4-432 rdzenie |
|---|---|---|---|
| Zakres: | 50m 100m / 200 m / 300m lub zindywidualizowane | włókno na rurkę: | 4/6/8/12/24/48F |
| Usługa: | dostarczyć próbkę | liczba siły: | FRP, przędza aramidowa z kevlaru |
| Struktura: | Spleciona luźna rurka z wypełniaczem | kolor kurtki: | Czarny żółty bule lub dostosowany |
| Temperatura robocza: | -40℃ do +70℃ | Rodzaj włókna: | G652D, OM3, G655, OM4 |
| High Light: | Jednomodowy kabel światłowodowy ADSS,samonośny kabel światłowodowy ADSS |
||
opis produktu
napowietrzny Zewnętrzny kabel światłowodowy z pojedynczym płaszczem Jednomodowy kabel światłowodowy ADSS
opis ADSS
Kabel ADSS jest wykonany z materiału niemetalicznego i samonośny z antenową linią przesyłową.Materiałem odpornym na rozciąganie jest przędza aramidowa
z modułami o wysokiej elastyczności.A optymalizacja struktury może odpowiednio rozłożyć ciężar kabla oraz jego właściwości mechaniczne i fizyczne

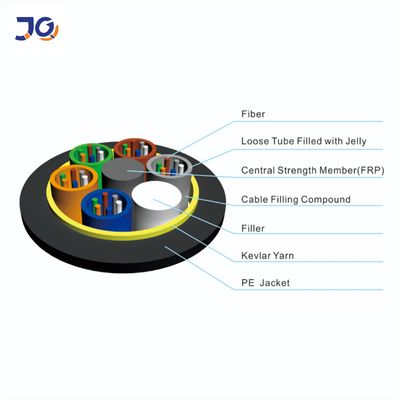

i zminimalizować obciążenie wieży.Luźna konstrukcja tuby, tuby wypełnione galaretką, ułożone elementy (rury i pręty wypełniające) oraz przędza blokująca wodę
wokół niemetalowego środkowego elementu wzmacniającego, przędz poliestrowych służących do wiązania rdzenia kabla, wzdłużnie owiniętej wzdłuż rdzenia kabla taśmą blokującą wodę,
Wzmocniona przędzą thenaramid i zewnętrzna powłoka z PE.
Charakterystyka
· Może być zainstalowany bez wyłączania zasilania
· Doskonała wydajność AT, maksymalna indukcyjność w punkcie pracy osłony AT może osiągnąć 25 kV
· Lekka waga i mała średnica zmniejszają obciążenie powodowane przez lód i wiatr oraz obciążenie wież
i podpórki
· Duże rozpiętości i największa rozpiętość to ponad 1000m
· Dobre wyniki wytrzymałości na rozciąganie i temperatury
· Żywotność projektu wynosi 30 lat
·Aplikacja
Aktualny stan napowietrznych linii energetycznych jest w pełni brany pod uwagę podczas projektowania kabla ADSS.Dla napowietrznych linii elektroenergetycznych poniżej 110 kV,
Zastosowano płaszcz zewnętrzny PE.DLA linii elektroenergetycznych o napięciu równym lub wyższym niż 110kV stosuje się płaszcz zewnętrzny AT.Dedykowany projekt ilości aramidu i splotów
proces może zaspokoić zapotrzebowanie na różne rozpiętości.
·Normy
Kabel ADSS jest zgodny ze standardem IEEE P 1222 oraz IEC 60794-1.
Struktura i specyfikacje techniczne
1.Pojedyncza kurtka ADSS
| liczba włókien | Struktura | włókno na tubę |
strata średnicy rury (MM) |
FRP/średnica klocka (mm) | Grubość płaszcza zewnętrznego (mm) | Ref.Zewnętrzny Średnica (mm) |
Ref.Waga (kg/km) |
|
| Kurtka PE | Kurtka AT | |||||||
| 4 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1.7±0,1 | 9.8 | 80 | 90 |
| 6 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1,7±0,1 | 9.8 | 80 | 90 |
| 8 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1,7±0,1 | 9.8 | 80 | 90 |
| 12 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1,7±0,1 | 9.8 | 80 | 90 |
| 24 | 1+6 | 6 | 2.0 | 2.0/2.0 | 1,7±0,1 | 9.8 | 85 | 95 |
| 48 | 1+6 | 12 | 2.0 | 2.0/2.0 | 1,7±0,1 | 10.0 | 88 | 98 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1,7±0,1 | 10,5 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 2,0/3,4 | 1,7±0,1 | 12.0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 3,0/7,2 | 1,7±0,1 | 15.2 | 176 | 189 |
Wskazówki: wszystkie specyfikacje w powyższej tabeli są danymi przybliżonymi, aby uzyskać więcej szczegółowych specyfikacji,
pls skontaktuj się z naszymi sprzedawcami.
2. Podwójna kurtka ADSS
| liczba włókien | Struktura | włókno na tubę |
strata średnicy rury (MM) |
FRP/średnica klocka (mm) | Grubość płaszcza zewnętrznego (mm) | Ref.Zewnętrzny Średnica (mm) |
Ref.Waga (kg/km) |
|
| Kurtka PE | Kurtka AT | |||||||
| 4 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1,7±0,1 | 12.0 | 125 | 135 |
| 6 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1,7±0,1 | 12.0 | 125 | 135 |
| 8 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1,7±0,1 | 12.0 | 125 | 135 |
| 12 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1,7±0,1 | 12.0 | 125 | 135 |
| 24 | 1+6 | 6 | 2.0 | 2.0/2.0 | 1,7±0,1 | 12.0 | 128 | 138 |
| 48 | 1+6 | 12 | 2.0 | 2.0/2.0 | 1,7±0,1 | 12,5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1,7±0,1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 2,0/3,4 | 1,7±0,1 | 14,5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 3,0/7,2 | 1,7±0,1 | 16,5 | 212 | 228 |
Wskazówki: wszystkie specyfikacje w powyższej tabeli są danymi przybliżonymi, aby uzyskać więcej szczegółowych specyfikacji,
pls skontaktuj się z naszymi sprzedawcami.
|
Rodzaj włókna |
Osłabienie (+20℃) |
Pasmo |
Długość fali odcięcia kabla optycznego |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| G.652 | --- | --- | ≤0,36dB/km | ≤0,22dB/km | --- | --- | ≤1260 nm |
| G.655 | --- | --- | ≤0,40dB/km | ≤0,23dB/km | --- | --- | ≤1450 nm |
| 50/125µm | ≤3,3dB/km | ≤1,2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | --- |
| 62,5/125µm | ≤3,5dB/km | ≤1,2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | --- |

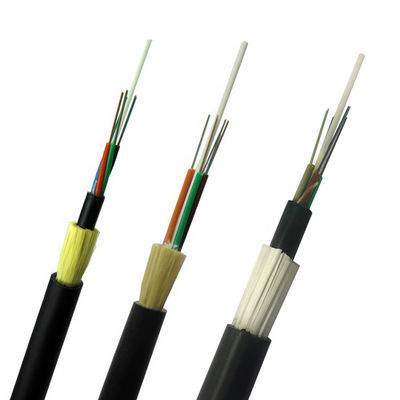

Szczegóły pokazuje zdjęcie

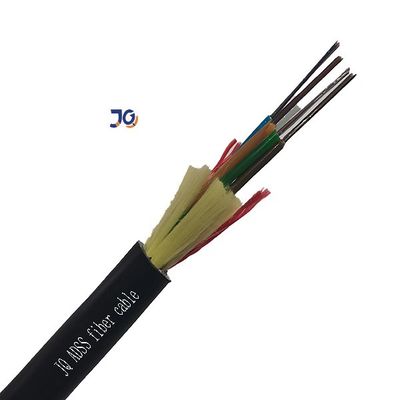

jednopłaszczowy kabel światłowodowy ADSS
dwupłaszczowy kabel światłowodowy ADSS
Uszczelka:
1. Czy jesteś bezpośrednio w fabryce?
jako profesjonalny producent kabli, specjalizujący się w kablach światłowodowych, kablach MPO Breakout, światłowodowych kablach krosowych.
Nasze produkty są eksportowane głównie do Europy, Ameryki Południowej i niektórych innych krajów i obszarów.
2. Jakie są twoje główne produkty?
Kable światłowodowe zewnętrzne Kable światłowodowe wewnętrzne Kable światłowodowe FTTH Drop ADSS
Patchcordy wewnętrzne zbrojone kabel światłowodowy Patchcordy optyczne Sc LC FC ST MTP MPO patchcord optyczny
3. Okres gwarancji jakości produktu?
20 lat gwarancji na kabel światłowodowy
4. Czy posiadasz certyfikat na surowiec?
Budujemy długoterminową współpracę z kwalifikowanymi dostawcami surowców ISO9001 ROHS
