48-żyłowy kabel światłowodowy ADSS o rozpiętości 100m-500m
Osoba kontaktowa : Philip
Numer telefonu : +8613422342788
WhatsApp : +8613422342788

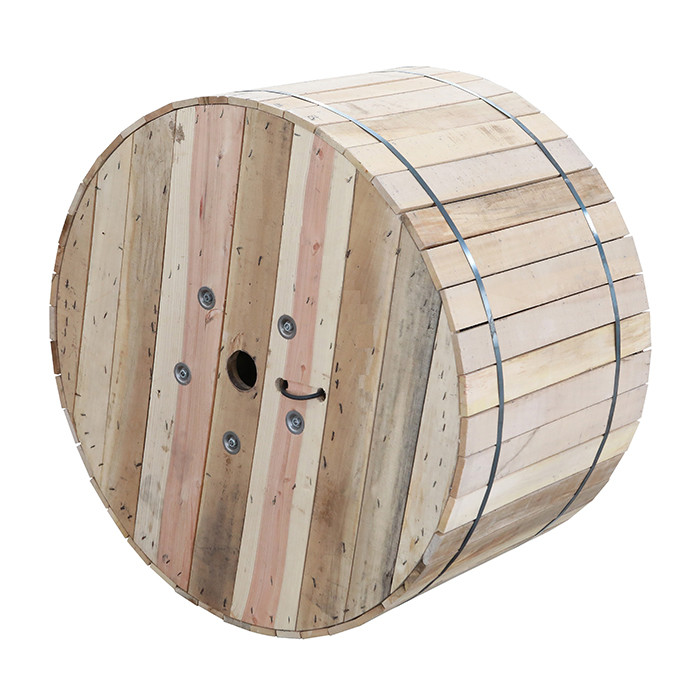

| Minimalne zamówienie : | 20KM | Szczegóły pakowania : | Drewniany bęben lub żelazny bęben |
|---|---|---|---|
| Czas dostawy : | 13 dni | Zasady płatności : | T/T, Western Union, Alipay, MoneyGram, L/C |
| Możliwość Supply : | 21500 km miesięcznie |
| Miejsce pochodzenia: | Guangzhou, Chiny | Nazwa handlowa: | HAISO/JQ or Customized |
|---|---|---|---|
| Orzecznictwo: | ISO9001 CE ROHS Rohs | Numer modelu: | ADSS-4C/6C/24C/48C/96C |
|
Szczegóły informacji |
|||
| Aplikacja: | antena zewnętrzna | liczba włókien: | 2-432 rdzenie |
|---|---|---|---|
| Zakres: | 50m 80m /100m/200m /300m /400m | włókno na rurkę: | 4/6/8/12F |
| Próbka: | Dostarczać | liczba siły: | FRP, przędza aramidowa z kevlaru |
| Struktura: | splątana luźna rurka | kolor kurtki: | Czarny lub dostosowany |
| Temperatura robocza: | -40℃ do +75℃ | Rodzaj włókna: | G652D, OS1, OM1, G655, OM4, OM5 |
| High Light: | 144-rdzeniowy kabel światłowodowy jednomodowy,zewnętrzny kabel światłowodowy jednomodowy ADSS,kabel światłowodowy jednomodowy 3 km |
||
opis produktu
no menta All Dieletric Samonośny jednomodowy kabel światłowodowy ADSS HDPE w osłonie z przędzy
opis ADSS
Kabel optyczny ADSS Całkowicie dielektryczny samonośny kabel optyczny (znany również jako całkowicie dielektryczny samonośny kabel optyczny).
Z rodzajem całkowicie średniego (bez metalu) kabla optycznego niezależnie wzdłuż ramy linii transmisyjnej wiszącej w przewodzie zasilającym wewnątrz
(pozycja wisząca opiera się głównie na zawieszeniu siły pola elektrycznego, odległości gruntu, warunków wygody budowy i konserwacji
i inne czynniki, obecnie więcej wisi w przewodzie zasilającym poniżej), używany do tworzenia światłowodowej sieci komunikacyjnej na linii energetycznej, kabel nazywa się ADSS.
Charakterystyka
· Może być zainstalowany bez wyłączania zasilania
· Doskonała wydajność AT, maksymalna indukcyjność w punkcie pracy osłony AT może osiągnąć 25 kV
· Lekka waga i mała średnica zmniejszają obciążenie powodowane przez lód i wiatr oraz obciążenie wież
i podpórki
· Duże rozpiętości i największa rozpiętość to ponad 1000m
· Dobre wyniki wytrzymałości na rozciąganie i temperatury
· Żywotność projektu wynosi 30 lat
·Aplikacja
Aktualny stan napowietrznych linii energetycznych jest w pełni brany pod uwagę podczas projektowania kabla ADSS.Dla napowietrznych linii elektroenergetycznych poniżej 110 kV,
Zastosowano płaszcz zewnętrzny PE.DLA linii elektroenergetycznych o napięciu równym lub wyższym niż 110kV stosuje się płaszcz zewnętrzny AT.Dedykowany projekt ilości aramidu i splotów
proces może zaspokoić zapotrzebowanie na różne rozpiętości.
·Normy
Kabel ADSS jest zgodny ze standardem IEEE P 1222 oraz IEC 60794-1.
Struktura i specyfikacje techniczne
1.Pojedyncza kurtka ADSS
| liczba włókien | Struktura | włókno na tubę |
strata średnicy rury (MM) |
FRP/średnica klocka (mm) | Grubość płaszcza zewnętrznego (mm) | Ref.Zewnętrzny Średnica (mm) |
Ref.Waga (kg/km) |
|
| Kurtka PE | Kurtka AT | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0,1 | 9.5 | 80 | 90 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1,7±0,1 | 9.5 | 80 | 90 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1,7±0,1 | 9.5 | 80 | 90 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1,7±0,1 | 9.5 | 80 | 90 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1,7±0,1 | 9.8 | 85 | 95 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1,7±0,1 | 10.0 | 88 | 98 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1,7±0,1 | 10,5 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 2,0/3,4 | 1,7±0,1 | 12.0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 3,0/7,2 | 1,7±0,1 | 15.2 | 176 | 189 |
Wskazówki: wszystkie specyfikacje w powyższej tabeli są danymi przybliżonymi, aby uzyskać więcej szczegółowych specyfikacji,
pls skontaktuj się z naszymi sprzedawcami.
2. Podwójna kurtka ADSS
| liczba włókien | Struktura | włókno na tubę |
strata średnicy rury (MM) |
FRP/średnica klocka (mm) | Grubość płaszcza zewnętrznego (mm) | Ref.Zewnętrzny Średnica (mm) |
Ref.Waga (kg/km) |
|
| Kurtka PE | Kurtka AT | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1,7±0,1 | 12.0 | 125 | 135 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1,7±0,1 | 12.0 | 125 | 135 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1,7±0,1 | 12.0 | 125 | 135 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1,7±0,1 | 12.0 | 125 | 135 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1,7±0,1 | 12.0 | 128 | 138 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1,7±0,1 | 12,5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1,7±0,1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 2,0/3,4 | 1,7±0,1 | 14,5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 3,0/7,2 | 1,7±0,1 | 16,5 | 212 | 228 |
Wskazówki: wszystkie specyfikacje w powyższej tabeli są danymi przybliżonymi, aby uzyskać więcej szczegółowych specyfikacji,
pls skontaktuj się z naszymi sprzedawcami.
|
Rodzaj włókna |
Osłabienie (+20℃) |
Pasmo |
Długość fali odcięcia kabla optycznego |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| G.652 | --- | --- | ≤0,36dB/km | ≤0,22dB/km | --- | --- | ≤1260 nm |
| G.655 | --- | --- | ≤0,40dB/km | ≤0,23dB/km | --- | --- | ≤1450 nm |
| 50/125µm | ≤3,3dB/km | ≤1,2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | --- |
| 62,5/125µm | ≤3,5dB/km | ≤1,2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | --- |

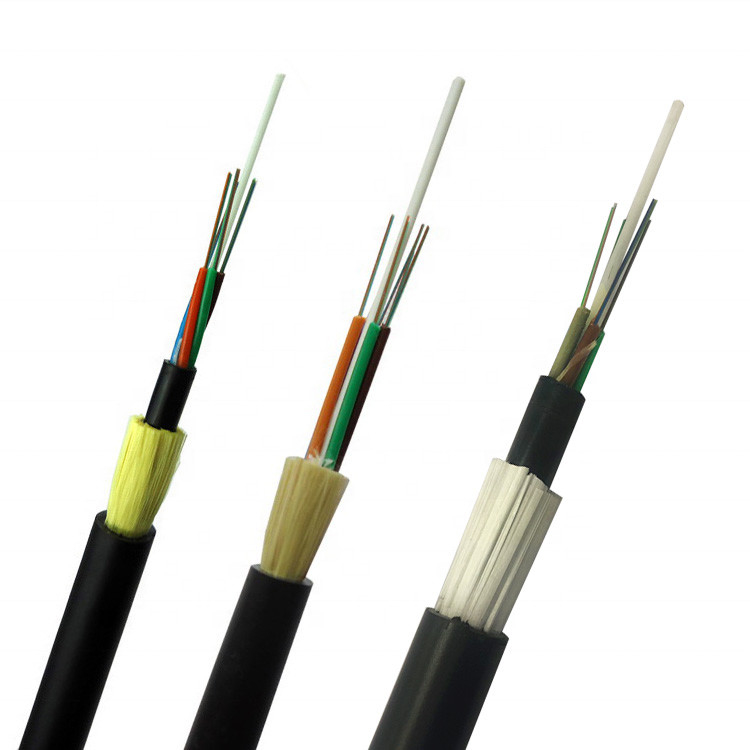

Szczegóły pokazuje zdjęcie
jednopłaszczowy kabel światłowodowy ADSS
dwupłaszczowy kabel światłowodowy ADSS
Uszczelka:
1. Czy jesteś bezpośrednio w fabryce?
jako profesjonalny producent kabli, specjalizujący się w kablach światłowodowych, kablach MPO Breakout, światłowodowych kablach krosowych.
Nasze produkty są eksportowane głównie do Europy, Ameryki Południowej i niektórych innych krajów i obszarów.
2. Jakie są twoje główne produkty?
Kable światłowodowe zewnętrzne Kable światłowodowe wewnętrzne Kable światłowodowe FTTH Drop ADSS
Patchcordy wewnętrzne zbrojone kabel światłowodowy Patchcordy optyczne Sc LC FC ST MTP MPO patchcord optyczny
3. Okres gwarancji jakości produktu?
20 lat gwarancji na kabel światłowodowy
4. Czy posiadasz certyfikat na surowiec?
Budujemy długoterminową współpracę z kwalifikowanymi dostawcami surowców ISO9001 ROHS
