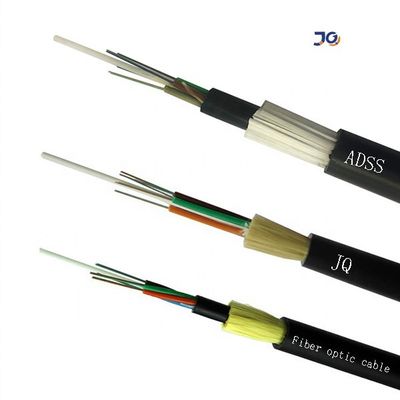

48-żyłowy kabel światłowodowy ADSS o rozpiętości 100m-500m
Osoba kontaktowa : Philip
Numer telefonu : +8613422342788
WhatsApp : +8613422342788
Minimalne zamówienie : | 1km | Szczegóły pakowania : | drewniany bęben / dostosowany |
---|---|---|---|
Czas dostawy : | 2-4 dni | Zasady płatności : | Western Union, MoneyGram, T/T, L/C |
Możliwość Supply : | 100 km miesięcznie |
Miejsce pochodzenia: | Chiny | Nazwa handlowa: | jiqian |
---|---|---|---|
Orzecznictwo: | ISO9001/CE | Numer modelu: | ADSS 96 rdzeni 144 rdzeni |
Szczegóły informacji |
|||
Rodzaj włókna: | G652D | Aplikacja: | Antena/kanał |
---|---|---|---|
Liczba przewodów: | 48 rdzeni | Struktura: | splątana luźna rurka |
Temperatura robocza: | -40 ~ +60 C | Członek Centralnej Siły: | FRP |
Zakres: | 100m | ||
High Light: | Kabel światłowodowy 100 m,samonośny kabel światłowodowy ADSS |
opis produktu

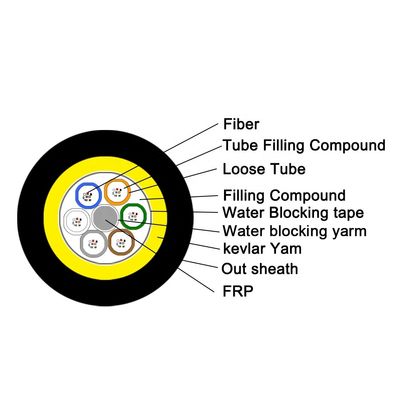

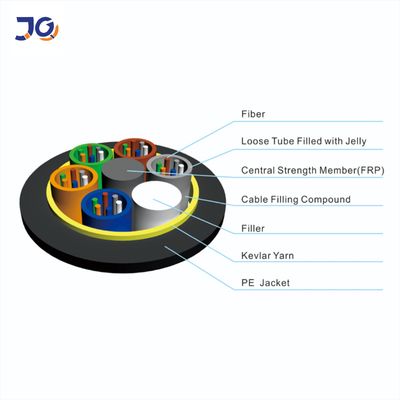

Kabel ADSS ma luźną, splecioną rurkę.Włókno światłowodowe ma 250µm, luźna tuba wykonana jest z wysokomodułowego tworzywa sztucznego, które jest wypełnione wodoodporną masą.W środku rdzenia kabla znajduje się element wzmacniający FRP, luźna rura (i lina wypełniająca) jest skręcona wokół centralnego rdzenia wzmacniającego, tworząc zwarty i okrągły rdzeń kabla, a szczelina w rdzeniu kabla jest wypełniona wodą wypełniacz blokujący.Zewnętrzna część kabla to wewnętrzna osłona z polietylenu (PE), a następnie skręcony aramid o wysokiej wytrzymałości na rozciąganie, najbardziej zewnętrzna to zewnętrzna osłona z elektrycznym śledzeniem (AT).
Charakterystyka produktu
1.Całkowicie dielektryczny samonośny antenowy kabel światłowodowy, bez materiału metalowego w konstrukcji, można ustawić bez przerw.
2.Duża liczba rdzeni światłowodowych, niewielka waga, może być układana z linią energetyczną, oszczędzając zasoby.
3 .Zastosuj materiał aramidowy o wysokiej wytrzymałości na rozciąganie, aby wytrzymać silne napięcie i zapobiec skurczom i strzałom.
4 .Mała rozszerzalność cieplna, zmiana łuku linii kablowej jest niewielka, gdy temperatura znacznie się zmienia.
5. Podwójny płaszcz, płaszcz zewnętrzny PE/AT
6 .Duża rozpiętość, maksymalna rozpiętość przekracza 1000 metrów
7. Oczekiwana długość życia powyżej 30 lat
Aplikacje
Nadaje się do sieci w miejscach o wysokich zakłóceniach elektromagnetycznych.
Nadaje się do anteny.
Komunikacja na duże odległości i sieć lokalna.
Struktura i specyfikacje techniczneADSS-SJ(50-150M)
Ref.Zewnętrzny Średnica (mm) |
Ref.Waga (kg/km) |
RekordDzienna maks. (kN) |
Maksymalna dopuszczalna Napięcie robocze (kN) |
Przerwanie Wytrzymałość (kN) |
Wytrzymałość Członek CSA (mm2) |
moduł (kN/mm2) |
Ciepło Ekspansja Współczynnik (x10- 6/K) |
Odpowiednia rozpiętość (Norma NESC, m) |
||||
Kurtka PE | Kurtka AT | A | B | C | D | |||||||
11 | 110 | 120 | 1.0 | 2.5 | 8 | 3.0 | 6.6 | 2.1 | 120 | 80 | 100 | 80 |
11,5 | 115 | 125 | 1.5 | 4 | 10 | 4.5 | 7.3 | 1.8 | 180 | 120 | 150 | 120 |
12 | 120 | 130 | 2.5 | 6 | 15 | 7,5 | 8.3 | 1.5 | 250 | 150 | 290 | 150 |
Struktura i specyfikacje techniczneADSS-DJ(50-750M)
Ref.Zewnętrzny Średnica (mm) |
Ref.Waga (kg/km) |
RekordDzienna maks. (kN) |
Maksymalna dopuszczalna Napięcie robocze (kN) |
Przerwanie Wytrzymałość (kN) |
Wytrzymałość Członek CSA (mm2) |
moduł (kN/mm2) |
Ciepło Ekspansja Współczynnik (x10- 6/K) |
Odpowiednia rozpiętość (Norma NESC, m) |
||||
Kurtka PE | Kurtka AT | A | B | C | D | |||||||
12,5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
13.0 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 | 420 | 280 | 400 | 280 |
14,5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0,9 | 480 | 320 | 460 | 320 |
14,9 | 171 | 185 | 6,75 | 18 | 45 | 22.0 | 16.4 | 0,6 | 570 | 380 | 550 | 380 |
15.1 | 179 | 193 | 7,95 | 22 | 53 | 26.4 | 18.0 | 0,3 | 670 | 460 | 650 | 460 |
15,5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0,1 | 750 | 530 | 750 | 510 |
