Przędza aramidowa Pojedyncza kurtka Podwójna kurtka Multi Cores Kabel światłowodowy ADSS z HDPE
opis ADSS
ADSSoznacza All Die-Electric Self Supporting Cable.Jest to rodzaj kabla światłowodowego, który może podpierać się między konstrukcjami bez użycia przewodzących części metalowych.
Przy maksymalnie 144 włóknach kable ADSS mogą obsługiwać zarówno włókna jednomodowe, jak i wielomodowe.Od wdrożeń od słupa do budynku po od miasta do miasta,
Kabel światłowodowy ADSS jest przeznaczony do zastosowań kanałowych w topologiach pętli antenowych lokalnych i zewnętrznych zakładów oraz sieci kampusowych.Pełna architektura obwodu transmisyjnego
o wysokiej niezawodności zapewnia system okablowania, który obejmuje kable, zawieszenia, ślepe zaułki i obudowy końcowe
Charakterystyka
· Może być zainstalowany bez wyłączania zasilania
· Doskonała wydajność AT, maksymalna indukcyjność w punkcie pracy osłony AT może osiągnąć 25 kV
· Lekka waga i mała średnica zmniejszają obciążenie powodowane przez lód i wiatr oraz obciążenie wież
i podpórki
· Duże rozpiętości i największa rozpiętość to ponad 1000m
· Dobre wyniki wytrzymałości na rozciąganie i temperatury
· Żywotność projektu wynosi 30 lat
Zastosowanie kabla światłowodowego
1. Sieci LAN, WAN i Metro
2. Projekt FTTH i wdrożenia FTTX
3. System CATV
4. GPON, EPON
5. Sprzęt do testowania światłowodów
6. Baza danych Transmitowa sieć szerokopasmowa

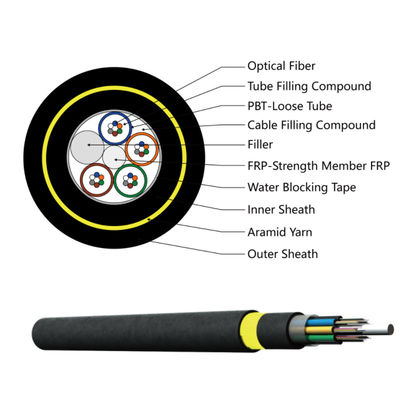

Struktura i specyfikacje techniczne
1.Pojedyncza kurtka ADSS
| liczba włókien | Struktura | włókno na tubę |
strata średnicy rury (MM) |
FRP/średnica klocka (mm) | Grubość płaszcza zewnętrznego (mm) | Ref.Zewnętrzny Średnica (mm) |
Ref.Waga (kg/km) |
|
| Kurtka PE | Kurtka AT | |||||||
| 4 | 1+6 | 4 | 1,85 | 2.0/2.0 | 1.7±0,1 | 9.8 | 83 | 93 |
| 6 | 1+6 | 6 | 1,85 | 2.0/2.0 | 1,7±0,1 | 9.8 | 83 | 93 |
| 8 | 1+6 | 4 | 1,85 | 2.0/2.0 | 1,7±0,1 | 9.8 | 83 | 93 |
| 12 | 1+6 | 6 | 1,85 | 2.0/2.0 | 1,7±0,1 | 9.8 | 83 | 93 |
| 24 | 1+6 | 6 | 2.0 | 2.0/2.0 | 1,7±0,1 | 9.8 | 86 | 96 |
| 48 | 1+6 | 12 | 2.0 | 2.0/2.0 | 1,7±0,1 | 10.0 | 89 | 99 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1,7±0,1 | 10,5 | 99 | 109 |
| 96 | 1+8 | 12 | 2.2 | 2,0/3,4 | 1,7±0,1 | 12.0 | 124 | 136 |
| 144 | 1+12 | 12 | 2.2 | 3,0/7,2 | 1,7±0,1 | 15.2 | 176 | 189 |
Wskazówki: wszystkie specyfikacje w powyższej tabeli są danymi przybliżonymi, aby uzyskać więcej szczegółowych specyfikacji,
pls skontaktuj się z naszymi sprzedawcami.
2. Podwójna kurtka ADSS
| liczba włókien | Struktura | włókno na tubę |
strata średnicy rury (MM) |
FRP/średnica klocka (mm) | Grubość płaszcza zewnętrznego (mm) | Ref.Zewnętrzny Średnica (mm) |
Ref.Waga (kg/km) |
|
| Kurtka PE | Kurtka AT | |||||||
| 4 | 1+6 | 4 | 1,85 | 2.0/2.0 | 1,7±0,1 | 12.0 | 125 | 135 |
| 6 | 1+6 | 6 | 1,85 | 2.0/2.0 | 1,7±0,1 | 12.0 | 125 | 135 |
| 8 | 1+6 | 4 | 1,85 | 2.0/2.0 | 1,7±0,1 | 12.0 | 125 | 135 |
| 12 | 1+6 | 6 | 1,85 | 2.0/2.0 | 1,7±0,1 | 12.0 | 125 | 135 |
| 24 | 1+6 | 6 | 2.0 | 2.0/2.0 | 1,7±0,1 | 12.0 | 128 | 138 |
| 48 | 1+6 | 12 | 2.0 | 2.0/2.0 | 1,7±0,1 | 12,5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1,7±0,1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 2,0/3,4 | 1,7±0,1 | 14,5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 3,0/7,2 | 1,7±0,1 | 16,5 | 212 | 228 |
Wskazówki: wszystkie specyfikacje w powyższej tabeli są danymi przybliżonymi, aby uzyskać więcej szczegółowych specyfikacji,
pls skontaktuj się z naszymi sprzedawcami.
|
Rodzaj włókna |
Osłabienie (+20℃) |
Przepustowość łącza |
Długość fali odcięcia kabla optycznego |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| G.652 | --- | --- | ≤0,36dB/km | ≤0,22dB/km | --- | --- | ≤1260 nm |
| G.655 | --- | --- | ≤0,40dB/km | ≤0,23dB/km | --- | --- | ≤1450 nm |
| 50/125µm | ≤3,3dB/km | ≤1,2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | --- |
| 62,5/125µm | ≤3,5dB/km | ≤1,2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | --- |
Szczegóły pokazuje zdjęcie

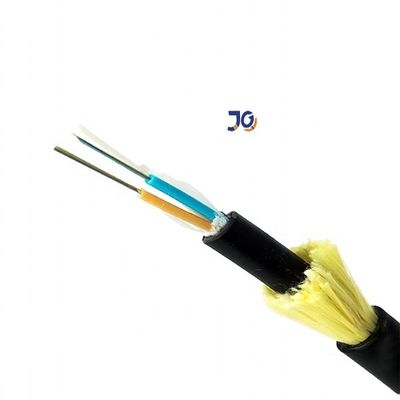

jednopłaszczowy kabel światłowodowy ADSS

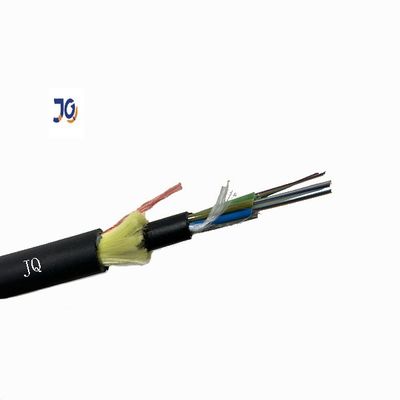

dwupłaszczowy kabel światłowodowy ADSS
Uszczelka:
1. Czy jesteś bezpośrednio w fabryce?
jako profesjonalny producent kabli, specjalizujący się w kablach światłowodowych, kablach MPO Breakout, światłowodowych kablach krosowych.
Nasze produkty są eksportowane głównie do Europy, Ameryki Południowej i niektórych innych krajów i obszarów.
2. Jakie są twoje główne produkty?
Kable światłowodowe zewnętrzne Kable światłowodowe wewnętrzne Kable światłowodowe FTTH Drop ADSS
Patchcordy wewnętrzne zbrojone kabel światłowodowy Patchcordy optyczne Sc LC FC ST MTP MPO patchcord optyczny
3. Okres gwarancji jakości produktu?
20 lat gwarancji na kabel światłowodowy
4. Czy posiadasz certyfikat na surowiec?
Budujemy długoterminową współpracę z kwalifikowanymi dostawcami surowców ISO9001 ROHS
