Jiqian Factory OEM 12/24/48/96/144 Rdzeń GYFTY Zewnętrzny przewód / kabel światłowodowy
Osoba kontaktowa : Philip
Numer telefonu : +8613422342788
WhatsApp : +8613422342788
Minimalne zamówienie : | 10KM | Szczegóły pakowania : | Drewniany bęben |
---|---|---|---|
Czas dostawy : | to zależy od ilości zamówienia | Zasady płatności : | L/C, T/T, Western Union, Alipay |
Możliwość Supply : | 15 000 km miesięcznie |
Nazwa handlowa: | JQ/HAISO | Orzecznictwo: | ISO 9001/CE/ROHS/FCC |
---|---|---|---|
Numer modelu: | ADSS-24B1/12B1 |
Szczegóły informacji |
|||
Miejsce pochodzenia: | Guangzhou, Chiny | Marka kabla: | JQ lub dostosowane |
---|---|---|---|
Liczba dyrygentów: | ≥ 10 | Producent: | TAk |
Aplikacja: | Telekomunikacja naziemna | Powłoka zewnętrzna: | PE/HDPE |
Liczba Włókna: | 2-288 | Temperatura przechowywania i użytkowania: | -40℃ do +70℃. |
zewnętrzna osłona: | TORF | Marka włókien: | YOFC/Corning |
High Light: | Kabel światłowodowy ADSS 200 m,kabel światłowodowy ADSS 24 rdzenie |
opis produktu

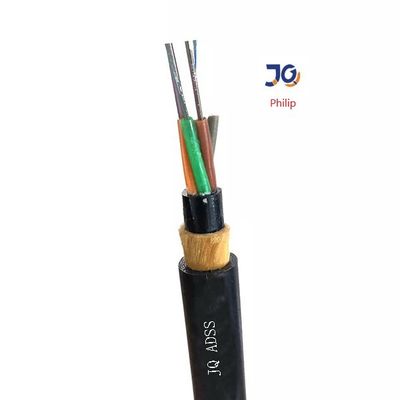

Samonośna antena bez metalu Kabel światłowodowy ADSS 12/24/48 rdzeni Rozpiętość 200m
opis produktu
Całkowicie dieletirc samonośny kabel optyczny (ADSS) nie ma metalu, jest odporny na rozciąganie, samonośny, ma wysoką izolację, nie ma indukcji, ma małą średnicę, jest lekki, łatwy w budowie i ekonomiczny.Jest to połączenie wiązki światłowodowej nawiniętej na środkowym wzmocnieniu, poprzez izolację, wodoodporność, wzmocnienie, osłonę i inne wykonane środki ochronne.
Charakterystyka
· Może być zainstalowany bez wyłączania zasilania
· Doskonała wydajność AT, maksymalna indukcyjność w punkcie pracy osłony AT może osiągnąć 25 kV
· Lekka waga i mała średnica zmniejszają obciążenie powodowane przez lód i wiatr oraz obciążenie wież
i podpórki
· Duże rozpiętości i największa rozpiętość to ponad 1000m
· Dobre wyniki wytrzymałości na rozciąganie i temperatury
· Żywotność projektu wynosi 30 lat
·Podanie
Aktualny stan napowietrznych linii energetycznych jest w pełni brany pod uwagę podczas projektowania kabla ADSS.Dla linii napowietrznych poniżej 110kV stosuje się płaszcz zewnętrzny z PE.DLA linii elektroenergetycznych o napięciu równym lub wyższym niż 110kV stosuje się płaszcz zewnętrzny AT.Dedykowany projekt ilości aramidu i procesu skręcania może zaspokoić zapotrzebowanie na różne rozpiętości.
·Standardy
Kabel ADSS jest zgodny ze standardem IEEE P 1222 oraz IEC 60794-1.
Szczegółowe zdjęcia ADSS pokazują:
pojedyncza kurtka ADSS

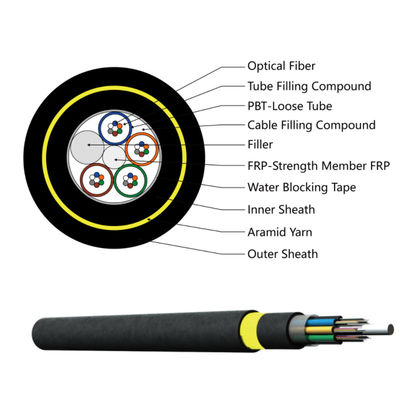

podwójne kurtki ADSS
Arkusze danych ADSS
Struktura i specyfikacje techniczne ADSS-SJ(50-150M)
Ref.Zewnętrzny Średnica (mm) | Ref.Waga (kg/km) | RekordDzienna maks. | Maksymalna dopuszczalna Napięcie robocze (kN) | Złamać | Wytrzymałość | moduł | Ciepło | Odpowiednia rozpiętość Metr | ||||
Kurtka PE | Kurtka AT | A | B | C | D | |||||||
11 | 110 | 120 | 1.0 | 2.5 | 8 | 3.0 | 6.6 | 2.1 | 120 | 80 | 100 | 80 |
11,5 | 115 | 125 | 1.5 | 4 | 10 | 4.5 | 7.3 | 1.8 | 180 | 120 | 150 | 120 |
12 | 120 | 130 | 2.5 | 6 | 15 | 7,5 | 8.3 | 1.5 | 250 | 150 | 290 | 150 |
Struktura i dane techniczne ADSS-DJ(50-750M)
Ref.Zewnętrzny Średnica (mm) | Ref.Waga (kg/km) | RekordDzienna maks. (kN) | Maksymalna dopuszczalna Napięcie robocze (kN) | Złamać | Wytrzymałość | moduł | Ciepło | Odpowiednia rozpiętość Metr | ||||
Kurtka PE | Kurtka AT | A | B | C | D | |||||||
12,5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
13.0 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 | 420 | 280 | 400 | 280 |
14,5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0,9 | 480 | 320 | 460 | 320 |
14,9 | 171 | 185 | 6,75 | 18 | 45 | 22.0 | 16.4 | 0,6 | 570 | 380 | 550 | 380 |
15.1 | 179 | 193 | 7,95 | 22 | 53 | 26.4 | 18.0 | 0,3 | 670 | 460 | 650 | 460 |
15,5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0,1 | 750 | 530 | 750 | 510 |
Charakterystyka optyczna
Rodzaj włókna | Osłabienie | Przepustowość łącza | Apertura numeryczna | Długość fali odcięcia kabla optycznego | ||||
---|---|---|---|---|---|---|---|---|
@850nm | @1300nm | @1310nm | @1550nm | @850nm | @1300nm | |||
G.652 | --- | --- | ≤0,36dB/km | ≤0,22dB/km | --- | --- | --- | ≤1260 nm |
G.655 | --- | --- | ≤0,40dB/km | ≤0,23dB/km | --- | --- | --- | ≤1450 nm |
50/125µm | ≤3,3dB/km | ≤1,2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | 0,200±0,015 NA | --- |
62,5/125µm | ≤3,5dB/km | ≤1,2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | 0,275±0,015 NA | --- |
Często zadawane pytania
1. Czy jesteś firmą handlową lub producentem?
Jesteśmy producentem z 10-letnim doświadczeniem, specjalizujemy się w badaniach, rozwoju i produkcji
dla kabla światłowodowego, kabla upuszczającego i przewodu ścieżki itp.Nasza fabryka znajduje się w mieście Guangzhou, zapraszamy do odwiedzenia nas!
2. O jakości?
Dostarczymy przed przetestowaniem każdego włókna po zakończeniu produkcji.
Po potwierdzeniu ceny możesz poprosić o bezpłatne próbki, aby sprawdzić naszą jakość.
3. Czy możesz zaakceptować małe zamówienie?
Tak, małe zamówienie jest dostępne.Wspieramy nowe projekty naszych klientów, ponieważ wiemy, że biznes zawsze zaczyna się od małego zamówienia.
4. Jaki jest twój czas dostawy?
Zwykle około 3-7 dni roboczych, zależy to głównie od ilości zamówienia.
Ale zapewniamy, że zorganizujemy twoje towary jak najszybciej po dokonaniu płatności.
5. Czy możesz zaakceptować usługę OEM?
Tak, z zadowoleniem przyjmujemy usługę OEM.Możemy wydrukować Twoje logo na produkcie.Każdy pomysł od ciebie jest dostępny.
Zastosowanie: Samonośne napowietrzne
