Wszystkie dieletric FRP wytrzymałość 12 24 48 rdzeni jednomodowy Zewnętrzny kabel światłowodowy ADSS
· Może być zainstalowany bez wyłączania zasilania
· Doskonała wydajność AT, maksymalna indukcyjność w punkcie pracy osłony AT może osiągnąć 25kV
· Lekka waga i mała średnica zmniejszają obciążenie powodowane przez lód i wiatr oraz obciążenie wież
i podpórki
· Duże rozpiętości i największa rozpiętość to ponad 1000m
· Dobre parametry wytrzymałości na rozciąganie i temperatury
· Żywotność projektu wynosi 30 lat
·Podanie
Aktualny stan napowietrznych linii energetycznych jest w pełni brany pod uwagę przy projektowaniu kabla ADSS.Dla napowietrznych linii elektroenergetycznych poniżej 110 kV,
Zastosowano płaszcz zewnętrzny PE.DLA linii elektroenergetycznych o napięciu równym lub wyższym niż 110kV stosuje się płaszcz zewnętrzny AT.Dedykowany projekt ilości aramidu i splotów
proces może zaspokoić zapotrzebowanie na różne rozpiętości.
·Normy
Kabel ADSS jest zgodny ze standardem IEEE P 1222 oraz IEC 60794-1.
Struktura i specyfikacje techniczne
1.Pojedyncza kurtka ADSS
| liczba włókien | Struktura | włókno na tubę |
strata średnicy rury (MM) |
FRP/średnica klocka (mm) | Grubość płaszcza zewnętrznego (mm) | Ref.Zewnętrzny Średnica (mm) |
Ref.Waga (kg/km) |
|
| Kurtka PE | Kurtka AT | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0,1 | 9.8 | 80 | 90 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1,7±0,1 | 9.8 | 80 | 90 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1,7±0,1 | 9.8 | 80 | 90 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1,7±0,1 | 9.8 | 80 | 90 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1,7±0,1 | 9.8 | 85 | 95 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1,7±0,1 | 10.0 | 88 | 98 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1,7±0,1 | 10,5 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 2,0/3,4 | 1,7±0,1 | 12.0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 3,0/7,2 | 1,7±0,1 | 15.2 | 176 | 189 |
Wskazówki: wszystkie specyfikacje w powyższej tabeli są danymi przybliżonymi, aby uzyskać więcej szczegółowych specyfikacji,
pls skontaktuj się z naszymi sprzedawcami.
2. Podwójna kurtka ADSS
| liczba włókien | Struktura | włókno na tubę |
strata średnicy rury (MM) |
FRP/średnica klocka (mm) | Grubość płaszcza zewnętrznego (mm) | Ref.Zewnętrzny Średnica (mm) |
Ref.Waga (kg/km) |
|
| Kurtka PE | Kurtka AT | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1,7±0,1 | 12.0 | 125 | 135 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1,7±0,1 | 12.0 | 125 | 135 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1,7±0,1 | 12.0 | 125 | 135 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1,7±0,1 | 12.0 | 125 | 135 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1,7±0,1 | 12.0 | 128 | 138 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1,7±0,1 | 12,5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1,7±0,1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 2,0/3,4 | 1,7±0,1 | 14,5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 3,0/7,2 | 1,7±0,1 | 16,5 | 212 | 228 |
Wskazówki: wszystkie specyfikacje w powyższej tabeli są danymi przybliżonymi, aby uzyskać więcej szczegółowych specyfikacji,
pls skontaktuj się z naszymi sprzedawcami.
|
Rodzaj włókna |
Osłabienie (+20℃) |
Przepustowość łącza |
Długość fali odcięcia kabla optycznego |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| G.652 | --- | --- | ≤0,36dB/km | ≤0,22dB/km | --- | --- | ≤1260 nm |
| G.655 | --- | --- | ≤0,40dB/km | ≤0,23dB/km | --- | --- | ≤1450 nm |
| 50/125µm | ≤3,3dB/km | ≤1,2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | --- |
| 62,5/125µm | ≤3,5dB/km | ≤1,2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | --- |
Szczegóły pokazuje zdjęcie

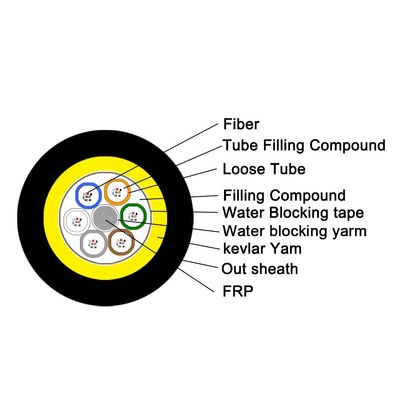

jednopłaszczowy kabel światłowodowy ADSS

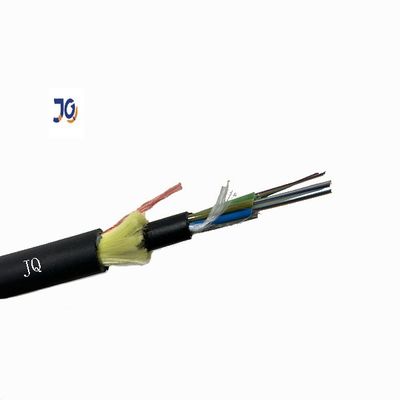

dwupłaszczowy kabel światłowodowy ADSS
Uszczelka:
Często zadawane pytania
1. Czy jesteś firmą handlową lub producentem?
Jesteśmy producentem z 10-letnim doświadczeniem, specjalizujemy się w badaniach, rozwoju i produkcji
dla kabla światłowodowego, kabla upuszczającego i przewodu ścieżki itp.Nasza fabryka znajduje się w mieście Guangzhou, zapraszamy do odwiedzenia nas!
2. O jakości?
Dostarczymy przed przetestowaniem każdego włókna po zakończeniu produkcji.
Po potwierdzeniu ceny możesz poprosić o bezpłatne próbki, aby sprawdzić naszą jakość.
3. Czy możesz zaakceptować małe zamówienie?
Tak, małe zamówienie jest dostępne.Wspieramy nowe projekty naszych klientów, ponieważ wiemy, że biznes zawsze zaczyna się od małego zamówienia.
4. Jaki jest twój czas dostawy?
Zwykle około 3-7 dni roboczych, zależy to głównie od ilości zamówienia.
Ale zapewniamy, że zorganizujemy twoje towary jak najszybciej po dokonaniu płatności.
5. Czy możesz zaakceptować usługę OEM?
Tak, z zadowoleniem przyjmujemy usługę OEM.Możemy wydrukować Twoje logo na produkcie.Każdy pomysł od ciebie jest dostępny.
4. Czy posiadasz certyfikat na surowiec?
Budujemy długoterminową współpracę z kwalifikowanymi dostawcami surowców ISO9001 ROHS
