opis produktu

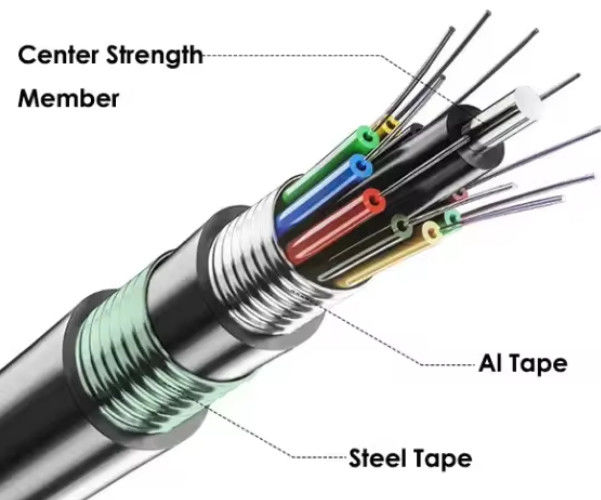

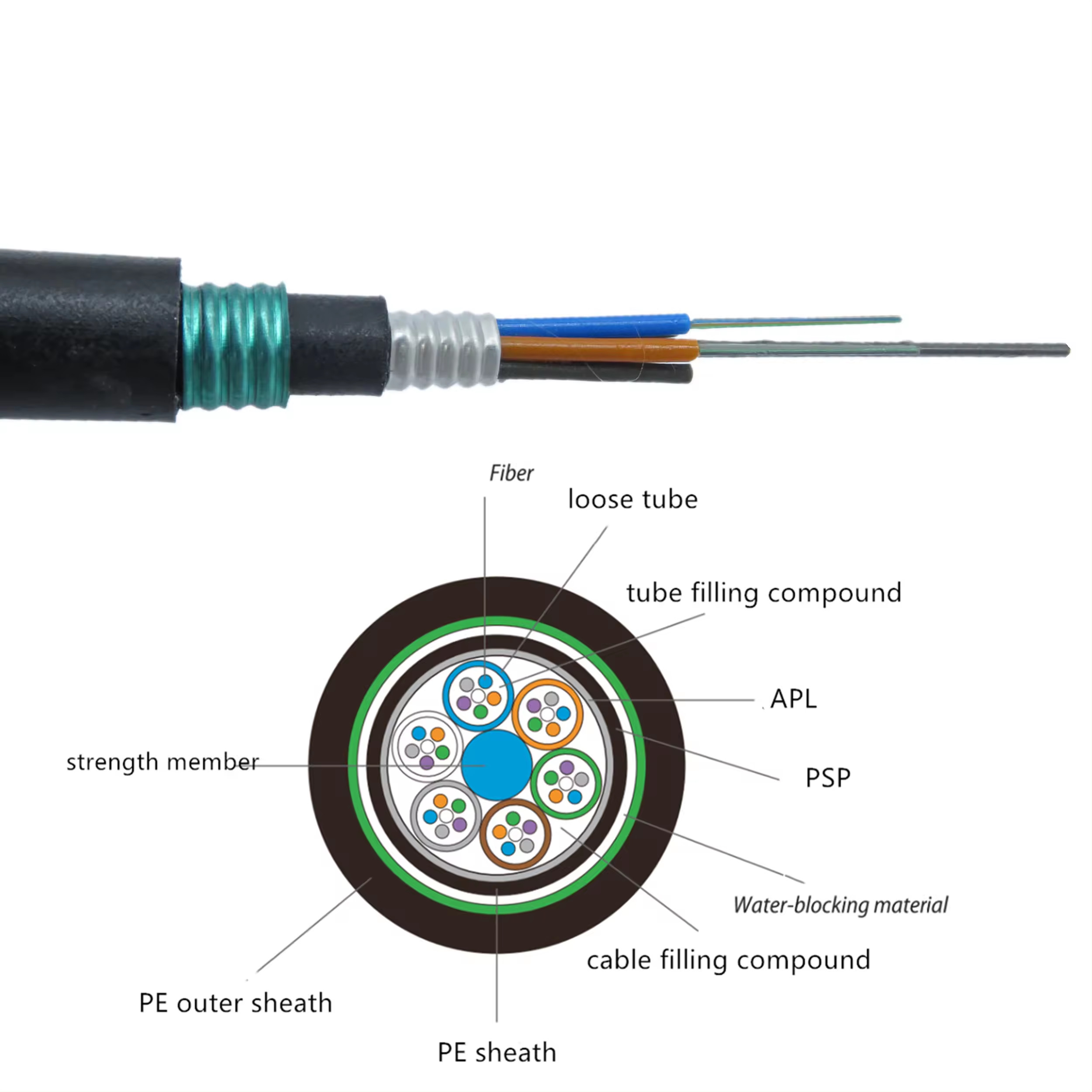

Kabel GYTA53 jest konstruowany poprzez włożenie włókna o długości 250 μm w luźną rurę wykonaną z materiału o wysokim modułach wypełnionego związkiem wodoodpornym.Dla niektórych rdzeni, rdzeń wzmocniony metalowo musi zostać wytrącony warstwą polietylenu (PE).i szczelina w rdzeniu jest wypełniona wodoblokowym wypełniaczemPo włożeniu wzdłużną plastikowej taśmy aluminiowej (APL) wytwarzana jest polietylenowa obudowa wewnętrzna.a podwójnie powlekany pasek z tworzyw sztucznych (PSP) jest owinięty wzdłużnie i wytłaczany do polietylenowej osłony w celu utworzenia kabla.
Zastosowanie:
Zastosowane do budynków kampusowych w połączeniu, sieci dalekobieżnej, systemu linii głównych, sieci pętli lokalnej lub oddziału, silnego wilgotnego środowiska zewnętrznego, zmian temperatury w środowisku.
Parametry włókna:
| Pozycja |
Jednostka |
Specyfikacja |
| Rodzaj włókna |
G.652D |
|
Średnica pola trybu
|
1310 nm |
mm |
9.2±0.4 |
| 1550 nm |
mm |
100,4±0.8 |
| Średnica okładzin |
mm |
125.0±1 |
| Nieokrągłość powłoki |
% |
≤ 1.0 |
| Błąd koncentryczności rdzenia/pokrywki |
mm |
≤ 0.5 |
| Średnica powłoki |
mm |
245±5 |
| Nieokrągłość powłoki |
% |
≤ 6.0 |
| Błąd koncentryczności powłoki/pokrywki |
mm |
≤ 12.0 |
| Długość fali odcięcia kabla |
nm |
≤ 1260 |
|
Współczynnik osłabienia
|
1310 nm |
dB/km |
0.36 |
| 1550 nm |
dB/km |
≤ 0.22 |
| Poziom naprężenia |
kpsi |
≥ 100 |
Wymiary konstrukcji kablowych
|
Liczba włókien
|
Struktura
|
Włókna na rurę
|
Średnica rur luźnej (mm)
|
CSM
średnica/średnica podkładki (mm)
|
Główną grubość płaszcza zewnętrznego
(mm)
|
Średnica kabla/wysokość (mm)
|
Masa kabla (kg/km)
|
| 4 |
1+5 |
4 |
10,8±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 6 |
1+5 |
6 |
10,85±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 8 |
1+5 |
8 |
10,9±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 12 |
1+5 |
6 |
10,85±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 24 |
1+5 |
6 |
10,85±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 36 |
1+6 |
12 |
1.95±0.1 |
1.5/1.5 |
1.6 |
80,8±0.3 |
85 |
| 48 |
1+5 |
12 |
1.95±0.1 |
1.5/1.5 |
1.6 |
90,3±0.3 |
90 |
| 60 |
1+5 |
12 |
1.95±0.1 |
1.6/1.6 |
1.6 |
90,3±0.3 |
90 |
| 72 |
1+6 |
12 |
1.95±0.1 |
2.0/2.0 |
1.6 |
90,6±0.3 |
95 |
| 96 |
1+8 |
12 |
1.95±0.1 |
1.4/3.2 |
1.6 |
11.5±0.3 |
120 |
| 144 |
1+12 |
12 |
1.95±0.1 |
2.0/57 |
1.8 |
14.2±0.3 |
185 |
| 216 |
1+6+12 |
12 |
1.95±0.1 |
2.0/2.0 |
1.8 |
14.5±0.3 |
200 |
| 288 |
1+9+15 |
12 |
1.95±0.1 |
2.0/3.7 |
1.8 |
16.2±0.3 |
240 |
|
Produkujemy i testujemy kable zgodne z następującymi normami:
| Wydajność mechaniczna |
| Maksymalna wydajność napięcia |
IEC 60794 ¥1-2-E |
| Operacja napięcie. |
IEC 60794 ¥1-2-E1 |
| Badanie rozdrobnienia |
IEC 6079 ¥1-2-E3 |
| Badanie uderzenia |
IEC 60794-1-2-E4 |
| Wielokrotne gięcie |
IEC 60794 ≈1-2-E6 |
| Badanie skręcenia |
IEC 60794 ¥1-2-E7 |
| Zgięcie kable |
IEC 60794 ∆1-2-E11A |
| Współczynnik osłabienia |
ITU-T G652 |
| Badanie strukturalne |
IEC-60793-1-20 |
| Wydajność środowiskowa |
| Cykl temperatury |
IEC 60794 ¥1-2-F1 |
| Wpływ wody |
IEC 60794-12-F5B |
| Przepływ składowy |
IEC 60794-1-E14
|
Opakowanie

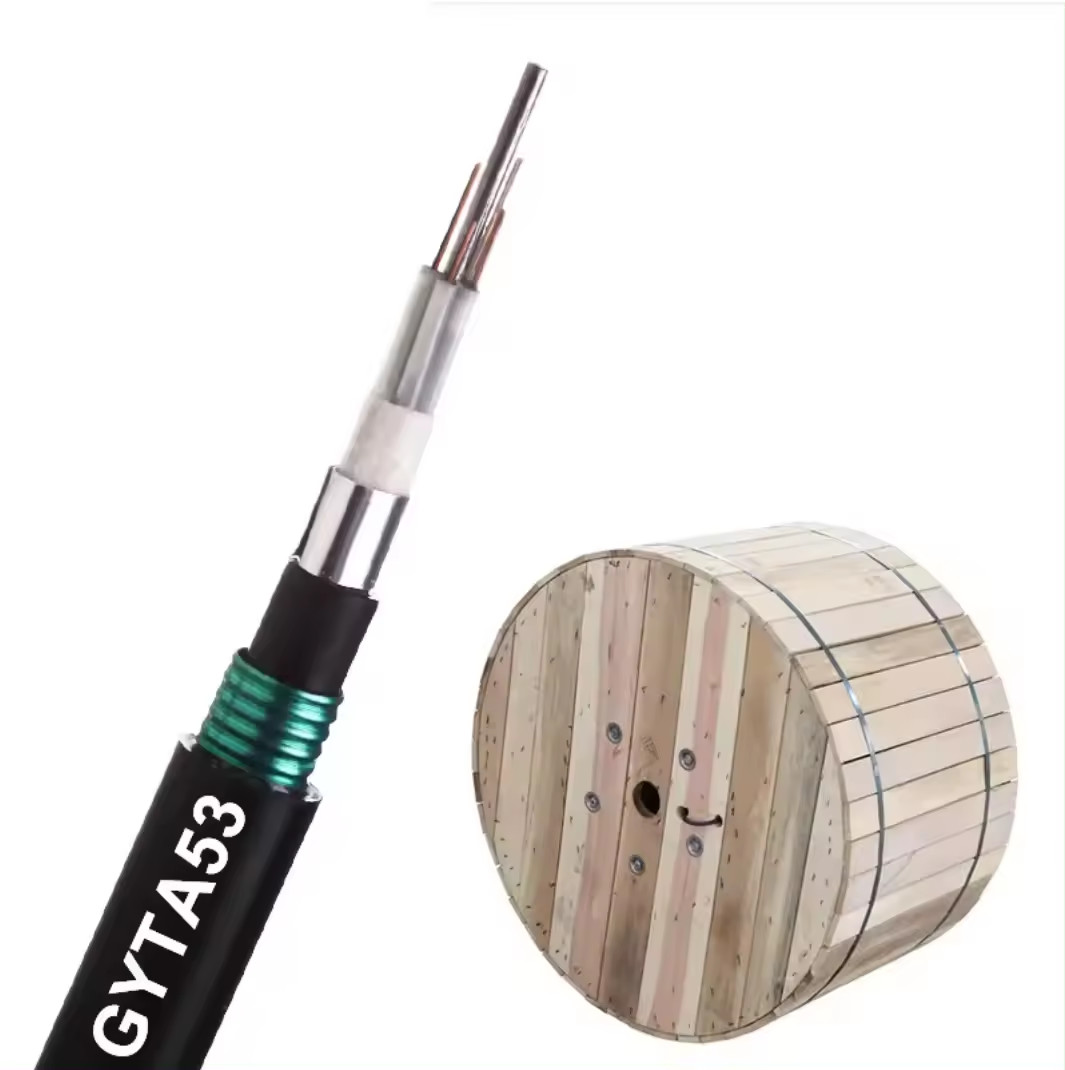

1/2/3/4km lub na zamówienie długość eksportowa drewniany bęben.
Dostawa
W przypadku dużych zamówień: drogą morską (LCL lub FCL)
W przypadku małych zamówień: drogą morską (LCL), lotniczą lub kurierską ((DHL,UPS,TNT...).
Firma:
1Guangzhou jiqian fiber optic cable co., ltd jest high-tech grupą firm zajmujących się badaniami, produkcją, sprzedażą produktów komunikacyjnych z naszymi prawami importu i eksportu.
2Nasza korporacja jest profesjonalnym producentem kabli światłowodowych od 10 lat, z certyfikatami ISO9001, FCC, ROHS i CE.
Certyfikat:
Częste pytania
1- Jest pan firmą handlową czy producentem?
Jesteśmy producentem z 10 letnim doświadczeniem, specjalizujemy się w badaniach, rozwoju i produkcji
Nasza fabryka znajduje się w Guangzhou, zapraszamy do odwiedzenia!
2- O jakości?
Każde włókno zostanie przetestowane, gdy produkcja się zakończy.
Po potwierdzeniu ceny, można wymagać bezpłatnych próbek, aby sprawdzić naszą jakość.
3- Przyjmujecie małe zamówienia?
Wspieramy nowe projekty naszych klientów, ponieważ wiemy, że biznes zawsze pochodzi z małych zamówień.
4- Jaki jest czas dostawy?
Zwykle około 3-7 dni roboczych, zależy głównie od ilości zamówienia.
Ale bądźcie pewni, że jak najszybciej załatwimy pańskie rzeczy po płatności.
5Czy możecie przyjąć usługę OEM?
Tak, serwis OEM jest mile widziany. Możemy wydrukować Twoje logo na produkcie.
