Underground Double Jacket Non Metallic Armoring Fiber Optic Cable GYFTA53/gYTA53

Podłogowy podwójny płaszcz, niemetalowy pancerz Kabel światłowodowy GYFTA53/gYTA53

Skontaktuj się teraz

Podłogowy podwójny płaszcz, niemetalowy pancerz Kabel światłowodowy GYFTA53/gYTA53

Minimalne zamówienie :	1km	Szczegóły pakowania :	Drewniany bęben
Czas dostawy :	3-5 dni roboczych, zależy od zamówienia.	Zasady płatności :	L/C, D/A, D/P, T/T, Western Union, MoneyGram
Możliwość Supply :	60 000 km/miesiąc

Miejsce pochodzenia:	Guangdong, Chiny	Nazwa handlowa:	JQ/OEM
Orzecznictwo:	ISO9001	Numer modelu:	GYFTA53

Szczegóły informacji
Liczba włókien:	4-288	Materiał kurtki:	PE/MDPE/HDPE/LSZH
kolor kurtki:	czarny	Czas podnoszenia:	Ponad 25 lat
Rodzaj włókna:	G652D	Zastosowanie:	Podziemne Bezpośrednio podłączone/przewodowe
fabryka:	- Tak, proszę.	Marka włókien:	YOFC
miłość:	Taśma stalowa/taśma aluminiowa
Podkreślić:	Podziemny kabel światłowodowy , Kable światłowodowe o oprawie niemetalowej , GYFTA53/gYTA53 Kabel światłowodowy

opis produktu

GYFTA53 Podziemny podwójny płaszcz, kabl optyczny z włókna włókienniczego

Budowa kabli

Kabel GYFTA53 jest konstruowany poprzez wprowadzenie włókna 250 μm do luźnej rury wykonanej z materiału o wysokim modułach wypełnionego związkiem wodoodpornym.Centrum rdzenia to niemetaliczne rdzenie wzmacniające (FRP)Wymagane jest wytłaczanie niemetalowego rdzenia wzmacniającego warstwą polietylenu (PE).

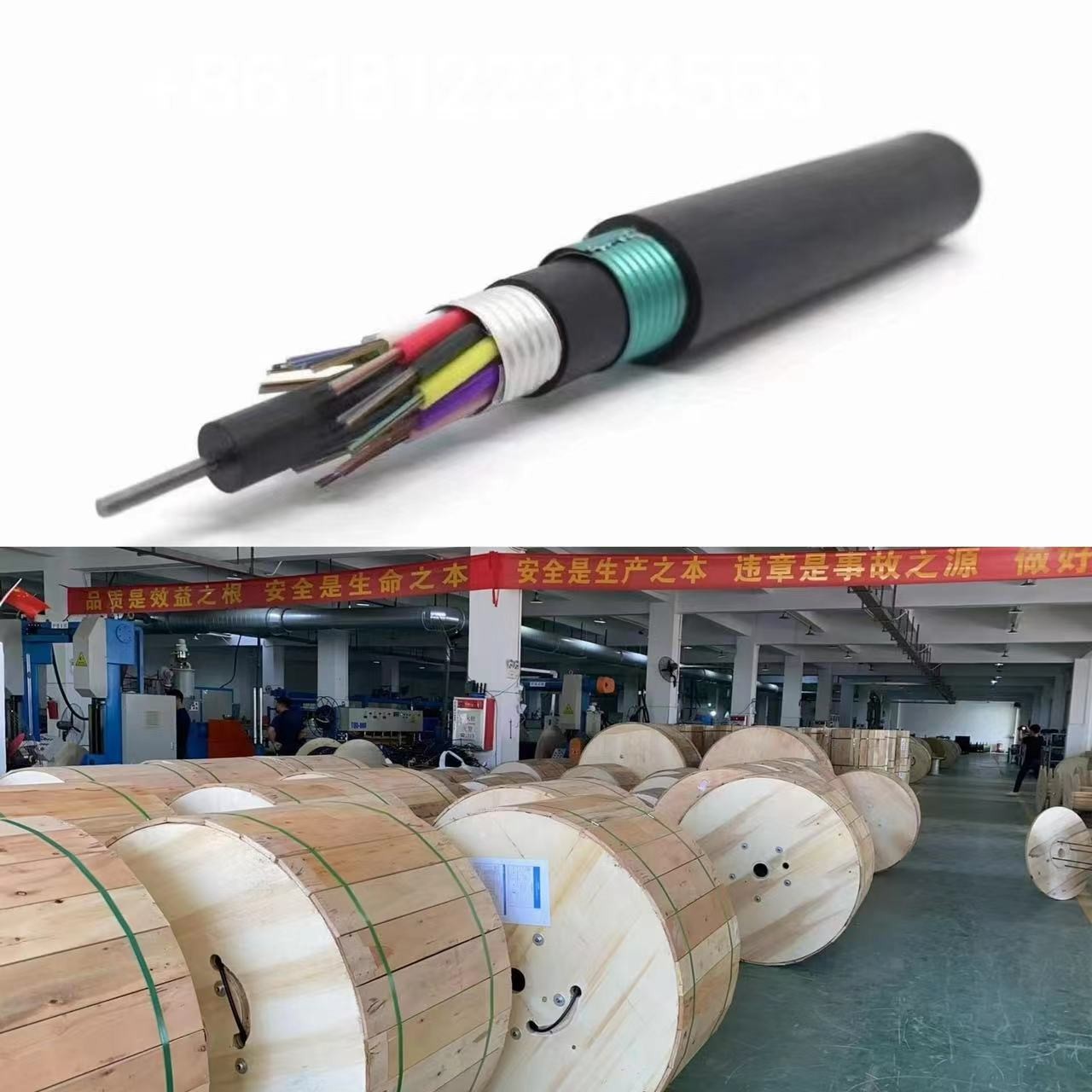

Podłogowy podwójny płaszcz, niemetalowy pancerz Kabel światłowodowy GYFTA53/gYTA53 1

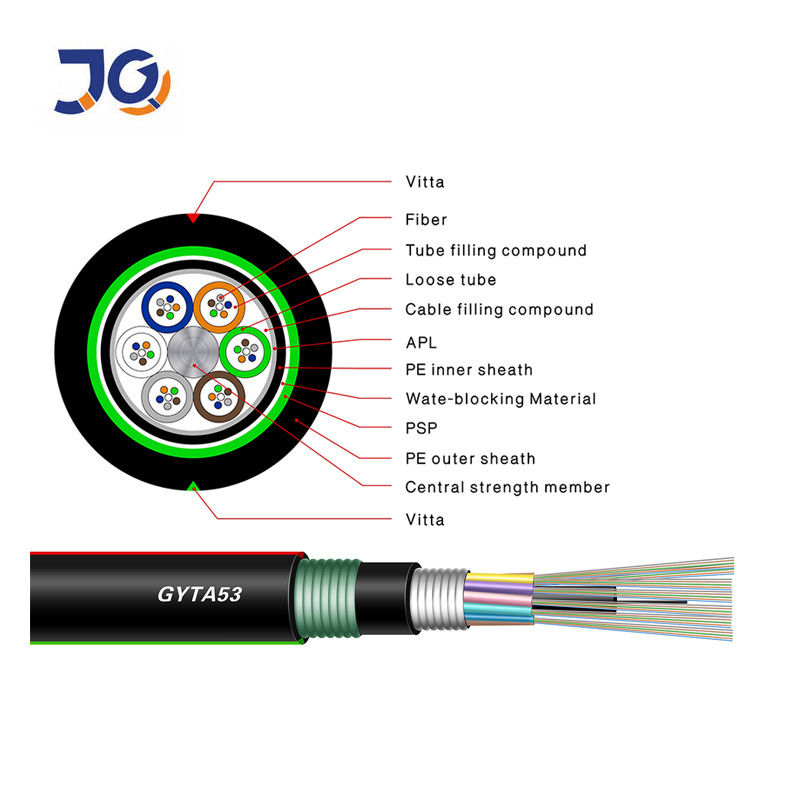

GYFTA53/GYTA53

Płytka aluminiowa powlekana tworzywem sztucznym (APL) jest owinięta wzdłużnie, a następnie wytłaczana polietylenową osłoną wewnętrzną
Podwójny powlekany taśma stalowa (PSP) jest owinięta wzdłużnie i wytłaczana do zewnętrznej powłoki polietylenowej w celu utworzenia kabla

Standardy

Kabel światłowodowy GYFTA53 jest zgodny z normami YD/T 901 i IEC 60794-1.

W celu zapewnienia wodoodporności kabla podejmuje się następujące środki:

- pojedyncze niemetalowe rdzeń wzmocnione centrum

- Rurka jest wypełniona specjalnym wodoodpornym związkiem

- wypełnienie całego rdzenia - bariera wilgotności z taśmy aluminiowej powlekanej tworzywem sztucznym (APL)

- podwójnie powlekany taśma stalowa (PSP) poprawia odporność kabla na wilgoć - dobry materiał wodoodporny zapobiega wydzielowi wzdłużnemu kabla

Wykorzystywane pola: Bezpośredni zakopany/pod ziemią kanał

Parametry optyczne

		50/125 μm	620,5/125 μm	G.652	G.655
Atenuacja ((+20°C)	@850nm	≤ 3,0 dB/km	≤30,3 dB/km
	@1300nm	≤10,0 dB/km	≤10,0 dB/km
	@1310nm			≤00,36 dB/km	≤00,4 dB/km
	@1550nm			≤00,22 dB/km	≤00,23 dB/km
Szerokość pasma (klasa A)	@850nm	≥ 500MHz.km	≥ 200MHz.km
	@1300nm	≥ 1000MHz.km	≥ 600MHz.km
Numeryczna otwórka		0.200 ±0.015NA	0.275±0,015NA
Długość fali odcięcia kabla λcc				≤ 1260 nm	≤ 1450 nm

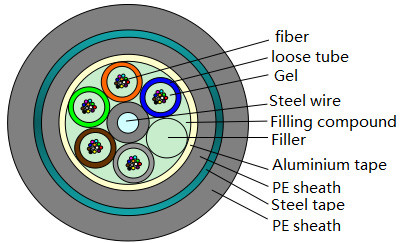

Podłogowy podwójny płaszcz, niemetalowy pancerz Kabel światłowodowy GYFTA53/gYTA53 4

Podłogowy podwójny płaszcz, niemetalowy pancerz Kabel światłowodowy GYFTA53/gYTA53 5

Wydajność kabli

Pozycja		Parametry
Liczba włókien		24
Włókna barwione	Wymiar	250 μm±15 μm
	Kolor	Niebieski, pomarańczowy, zielony, brązowy, szary, biały,
Rurka luźna	Wymiar	10,8 mm±0,1 mm
	Materiał	PBT
	Kolor	Niebieski, pomarańczowy, zielony, brązowy.
Wypełniacz	Materiał	PE
	Kolor	Czarne
Członek siły centralnej	Wymiar	10,6 mm±0,2 mm
	Materiał	Włókna stalowe fosforujące
Zbrojony	Materiał	Taśmy stalowe powlekane tworzywem sztucznym i taśma aluminiowa
Wydział:	Materiał	PE
	Kolor	Czarne

Charakterystyka mechaniczna i środowiskowa

Pozycja	Jednostka	Specyfikacje
Napięcie (długoterminowe)	N	600
Napięcie (krótkoterminowe)	N	1500
Złamanie (Długoterminowe)	N/10cm	1000
Złamać (krótkoterminowe)	N/10cm	3000
Min. Radiusz zgięcia (dynamiczny)	mm	20D
Min.Promiar zakrętu (statyczny)	mm	10D
Temperatura instalacji	°C	-40+60
Temperatura pracy	°C	-40+70
Temperatura przechowywania	°C	-40+70
Powtarzające się gięcie	Obciążenie: 250 N;liczba cykli: 30 Bez wyraźnego osłabienia dodatku, bez przerwy włókna i bez uszkodzenia kabla.
Wkręcenie	Obciążenie:250N; liczba cykli:10; kąt skrętu: ± 90° Bez wyraźnego osłabienia dodatku, bez przerwy włókna i bez uszkodzenia kabla.

Badania OTDR

Podłogowy podwójny płaszcz, niemetalowy pancerz Kabel światłowodowy GYFTA53/gYTA53 6

Jeśli masz jakieś potrzeby, nie wahaj się skontaktować ze mną.

Whatsapp:+86 18122384553
