opis produktu

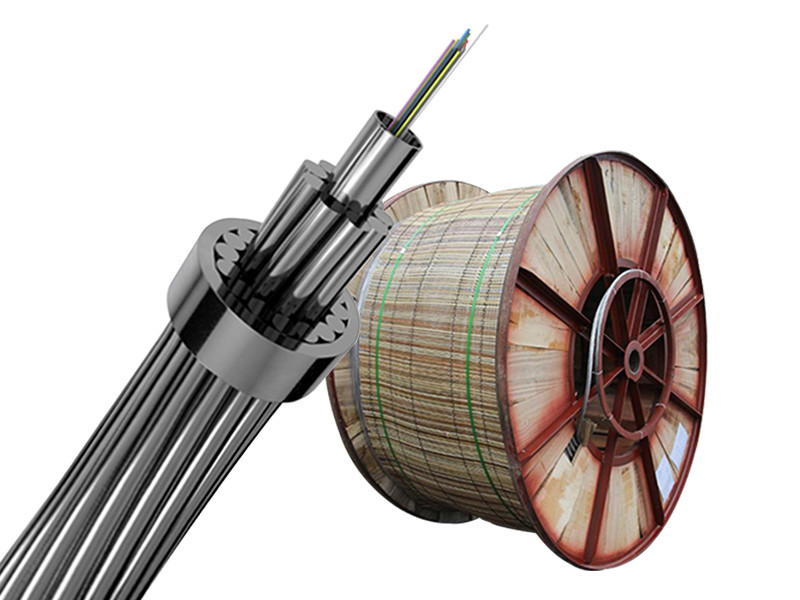

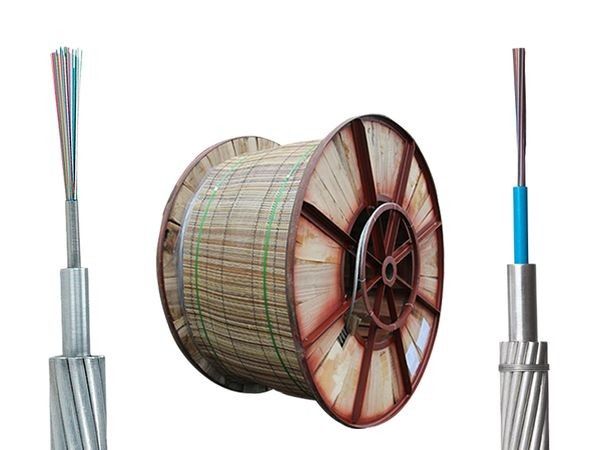

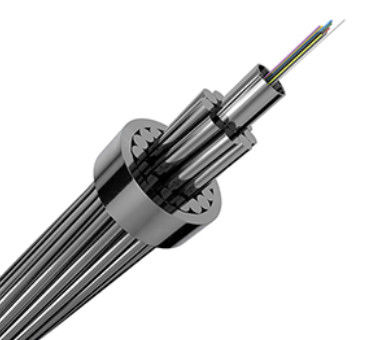

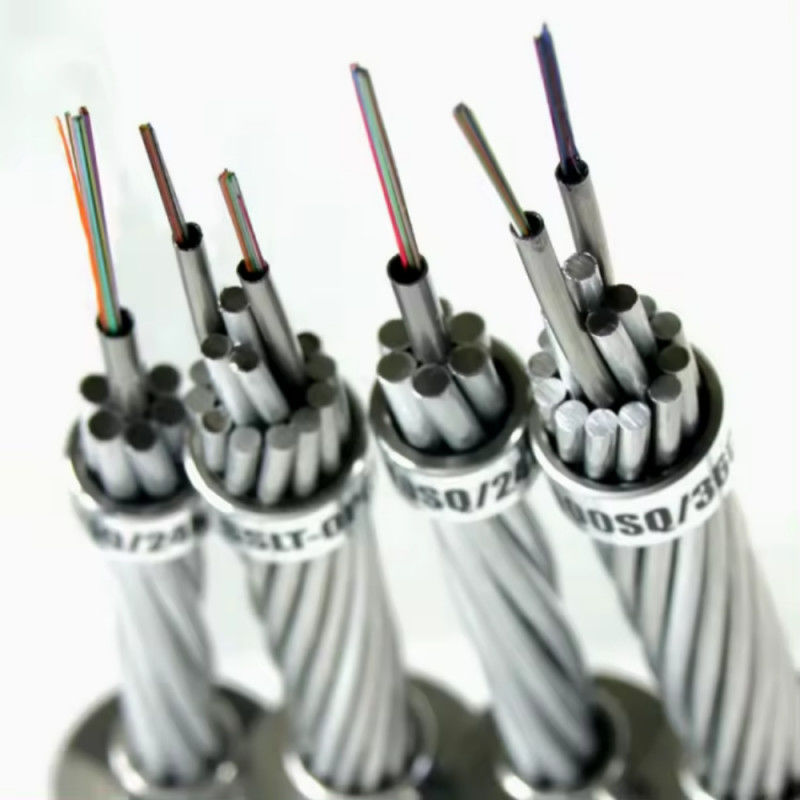

Przewód uziemiający zasilania optycznego (kabel OPGW)
Opis OPGW
Kabel optyczny OPGW ma na celu umieszczenie światłowodu w przewodzie uziemiającym napowietrznej linii przesyłowej wysokiego napięcia, aby utworzyć sieć komunikacji światłowodowej na linii przesyłowej. Ta struktura ma dwie funkcje przewodu uziemiającego i komunikacyjnego. Przewód uziemiający zasilania optycznego jest bardziej niezawodny, stabilny i mocny dzięki owinięciu metalowym drutem. Ponieważ przewód uziemiający napowietrzny i kabel optyczny są połączone jako całość, w porównaniu z innymi metodami kabli optycznych, okres budowy jest skrócony, a koszty budowy są niższe.
Charakterystyka i zalety kabla optycznego OPGW
Dzięki zastosowaniu dobrej technologii produkcji rur ze stali nierdzewnej, rura jest wypełniona związkami blokującymi wodę, które mogą skutecznie chronić włókno optyczne
Dobra zwartość i wysoka wytrzymałość na rozciąganie
Prąd zwarciowy powoduje niewielkie wzajemne zakłócenia pomiędzy siecią energetyczną a siecią komunikacyjną
Podobnie jak w przypadku zwykłego przewodu uziemiającego, jest on bardzo wygodny w montażu i może bezpośrednio zastąpić oryginalny przewód uziemiający.
OPGW Stosowany głównie do przesyłu energii elektrycznej z akcesoriami, zabezpieczeniami przekaźników, automatycznymi skrzyniami biegów i instalacjami wraz z liniami wysokiego napięcia.

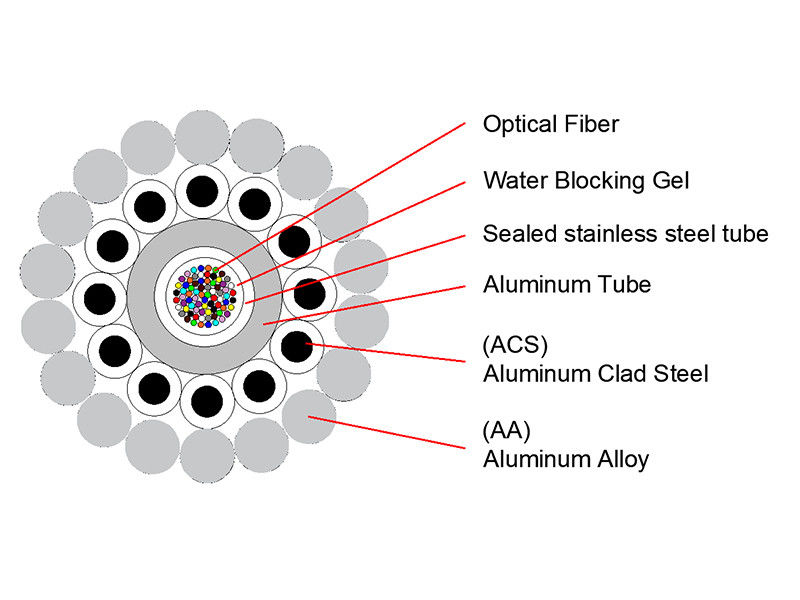

Przewód uziemiający optyczny typu linka (OPGW) składa się z podwójnej lub potrójnej warstwy drutów stalowych w osłonie aluminiowej (ACS) lub mieszanki drutów ACS i drutów ze stopu aluminium. Jego konstrukcja jest w pełni dostosowana do większości powszechnych potrzeb linii elektrycznych.
Typ włókna:G652D; G655C; 657A1; 50/125; 62,5/125; OM3; OM4 jako opcje
Liczba włókien:Do 96 rdzeni
Zakres napięcia:Linie energetyczne o napięciu 110 kV i niższym.
Zastosowania:Powszechnie stosowane w nowo budowanych napowietrznych liniach energetycznych. Może spełniać wymagania dużej liczby włókien i linii przesyłowych ultrawysokiego napięcia (UHV). Może zapewnić ochronę przed piorunami poprzez przesyłanie dużego prądu zwarciowego
Typowe projekty rur ze stali nierdzewnej pokrytej warstwą centralnego AL w OPGW
Parametr
OPGW z rurką aluminiową PBT
| Specyfikacja |
Liczba włókien |
Średnica (mm) |
Waga (kg/km) |
RTS(KN) |
Zwarcie (KA2s) |
| |
|
|
|
|
|
| OPGW-113(87,9;176,9) |
48 |
14.8 |
600 |
87,9 |
176,9 |
| OPGW-70(81; 41) |
24 |
12 |
500 |
81 |
41 |
| Ogólnopolskie ... |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77(72;36) |
36 |
12.7 |
503 |
72 |
67 |
Typowe projekty rur ze stali nierdzewnej skręcanych OPGW
Typowa konstrukcja dla warstwy podwójnej:
| Specyfikacja |
Liczba włókien |
Średnica (mm) |
Waga (kg/km) |
RTS(KN) |
Zwarcie (KA2s) |
| OPGW-89[55,4;62,9] |
24 |
12.6 |
381 |
55.4 |
62,9 |
| OPGW-110[90,0;86,9] |
24 |
14 |
600 |
90 |
86,9 |
| OPGW-104[64,6;85,6] |
28 |
13.6 |
441 |
64,6 |
85,6 |
| OPGW-127[79,0;129,5] |
36 |
15 |
537 |
79 |
129,5 |
| OPGW-137[85,0;148,5] |
36 |
15.6 |
575 |
85 |
148,5 |
| OPGW-145[98,6;162,3] |
48 |
16 |
719 |
98,6 |
162,3 |
Typowy projekt dla trzech warstw:
| Specyfikacja |
Liczba włókien |
Średnica (mm) |
Masa (kg/km) |
RTS(KN) |
Zwarcie (KA2s) |
| OPGW-232[343,0;191,4] |
28 |
20.15 |
1696 |
343 |
191,4 |
| OPGW-254[116,5;554,6] |
36 |
21 |
889 |
116,5 |
554,6 |
| OPGW-347[366,9;687,7] |
48 |
24.7 |
2157 |
366,9 |
687,7 |
| OPGW-282[358.7;372.1] |
96 |
22,5 |
1938 |
358,7 |
372.1 |
Typowe projekty rur ze stali nierdzewnej pokrytej warstwą centralnego AL w OPGW
Typowa konstrukcja dla pojedynczej warstwy
| Specyfikacja |
Liczba włókien |
Średnica (mm) |
Waga (kg/km) |
RTS(KN) |
Zwarcie (KA2s) |
| OPGW-80(82,3;46,8) |
24 |
11.9 |
504 |
82,3 |
46,8 |
| OPGW-70(54,0;8,4) |
24 |
11 |
432 |
70.1 |
33,9 |
| OPGW-80(84,6;46,7) |
48 |
12.1 |
514 |
84,6 |
46,7 |
Typowa konstrukcja dla podwójnej warstwy
| Specyfikacja |
Liczba włókien |
Średnica (mm) |
Waga (kg/km) |
RTS(KN) |
Zwarcie (KA2s) |
| OPGW-143(87,9;176,9) |
36 |
15.9 |
617 |
87,9 |
176,9 |
Typowe projekty OPGW centralnej luźnej rury ze stali nierdzewnej
Typowa konstrukcja dla pojedynczej warstwy:
| Specyfikacja |
Liczba włókien |
Średnica (mm) |
Waga (kg/km) |
RTS (KN) |
Zwarcie (KA2s) |
| OPGW-32(40,6;4,7) |
12 |
7.8 |
243 |
40,6 |
4.7 |
| OPGW-42(54,0;8,4) |
24 |
9 |
313 |
54 |
8.4 |
| OPGW-42(43,5;10,6) |
24 |
9 |
284 |
43,5 |
10.6 |
| OPGW-54(55,9;17,5) |
36 |
10.2 |
394 |
67,8 |
13.9 |
| OPGW-61(73,7;175) |
48 |
10.8 |
438 |
73,7 |
17,5 |
| OPGW-61(55,1;24,5) |
48 |
10.8 |
358 |
55.1 |
24,5 |
| OPGW-68(80,8;21,7) |
54 |
11.4 |
485 |
80,8 |
21.7 |
| OPGW-75(54,5;41,7) |
60 |
12 |
459 |
63 |
36.3 |
| OPGW-76(54,5;41,7) |
60 |
12 |
385 |
54,5 |
41,7 |
Typowa konstrukcja dla warstwy podwójnej:
| Specyfikacja |
Liczba włókien |
Średnica (mm) |
Waga (kg/km) |
RTS (KN) |
Zwarcie (KA2s) |
| OPGW-96(121,7;42,2) |
12 |
13 |
671 |
121,7 |
42.2 |
| OPGW-127(141,0;87,9) |
24 |
15 |
825 |
141 |
87,9 |
| OPGW-127(77,8;128,0) |
24 |
15 |
547 |
77,8 |
128 |
| OPGW-145(121,0;132,2) |
28 |
16 |
857 |
121 |
132,2 |
| OPGW-163(138,2;183,6) |
36 |
17 |
910 |
138,2 |
186,3 |
| OPGW-163(99,9;213,7) |
36 |
17 |
694 |
99,9 |
213,7 |
| OPGW-183(109,7;268,7) |
48 |
18 |
775 |
109,7 |
268,7 |
| OPGW-183(118,4;261,6) |
48 |
18 |
895 |
118,4 |
261,6 |
Często zadawane pytania
1. Czy jesteś firmą handlową czy producentem?
Jesteśmy producentem z 10-letnim doświadczeniem, specjalizujemy się w badaniach, rozwoju i produkcji
dla kabli światłowodowych, kabli drop i przewodów ścieżkowych itp. Nasza fabryka znajduje się w mieście Guangzhou, zapraszamy do odwiedzenia nas!
2. A co z jakością?
Dostarczymy każde włókno po zakończeniu produkcji, poddane testom.
Po potwierdzeniu ceny możesz zażądać bezpłatniepróbki w celu sprawdzenia naszej jakości.
3. Czy przyjmujecie małe zamówienia?
Tak, małe zamówienie jest dostępne. Wspieramy nowe projekty naszych klientów, ponieważ wiemy, że biznes zawsze zaczyna się od małego zamówienia.
4. Jaki jest czas dostawy?
Zazwyczaj trwa to od 3 do 7 dni roboczych, zależy to głównie od wielkości zamówienia.
Ale zapewniamy, że zajmiemy się dostarczeniem towaru jak najszybciej po zaksięgowaniu wpłaty.
5. Czy możesz zaakceptować usługę OEM?
Tak, witamy usługę OEM. Możemy wydrukować Twoje logo na produkcie. Każdy Twój pomysł jest dostępny.
