Dom ProduktyRysunek 8 Kabel światłowodowy4 rdzenia 6 rdzenia 12 rdzenia Kabel światłowodowy z włóknem stalowym Mini Figura 8 Kabel Gyxtc8y Gyxtc8a
4 Core 6 Core 12 Core Fiber Optical Cable With Steel Wire Mini Figure 8 Cable Gyxtc8y Gyxtc8a
4 Core 6 Core 12 Core Fiber Optical Cable With Steel Wire Mini Figure 8 Cable Gyxtc8y Gyxtc8a
4 rdzenia 6 rdzenia 12 rdzenia Kabel światłowodowy z włóknem stalowym Mini Figura 8 Kabel Gyxtc8y Gyxtc8a 4 Core 6 Core 12 Core Fiber Optical Cable With Steel Wire Mini Figure 8 Cable Gyxtc8y Gyxtc8a 4 Core 6 Core 12 Core Fiber Optical Cable With Steel Wire Mini Figure 8 Cable Gyxtc8y Gyxtc8a 4 Core 6 Core 12 Core Fiber Optical Cable With Steel Wire Mini Figure 8 Cable Gyxtc8y Gyxtc8a
Skontaktuj się teraz

4 rdzenia 6 rdzenia 12 rdzenia Kabel światłowodowy z włóknem stalowym Mini Figura 8 Kabel Gyxtc8y Gyxtc8a

Miejsce pochodzenia: Guangzhou China Nazwa handlowa: JQ
Orzecznictwo: ISO9001 Numer modelu: GYTC8Y/GYXTC8Y

Szczegóły informacji
Średnica włókna: 9/125μm Promień gięcia: 20D
Kurtka: PE UV Średnica okładziny: 125,0±0,1
System blokowania wody: Mieszanka wypełniająca Użycie kabli: Na zewnątrz
Średnica zewnętrzna: 7,0 mm-9,0 mm Samonośne: Skręcony drut stalowy/drut stalowy
Członek siły: Przędza aramidowa
Podkreślić:

Rysunek 8 Kabel światłowodowy

,

Kabel światłowodowy 12 rdzenia

,

GYXTC8Y Rysunek 8 Kabel światłowodowy

opis produktu

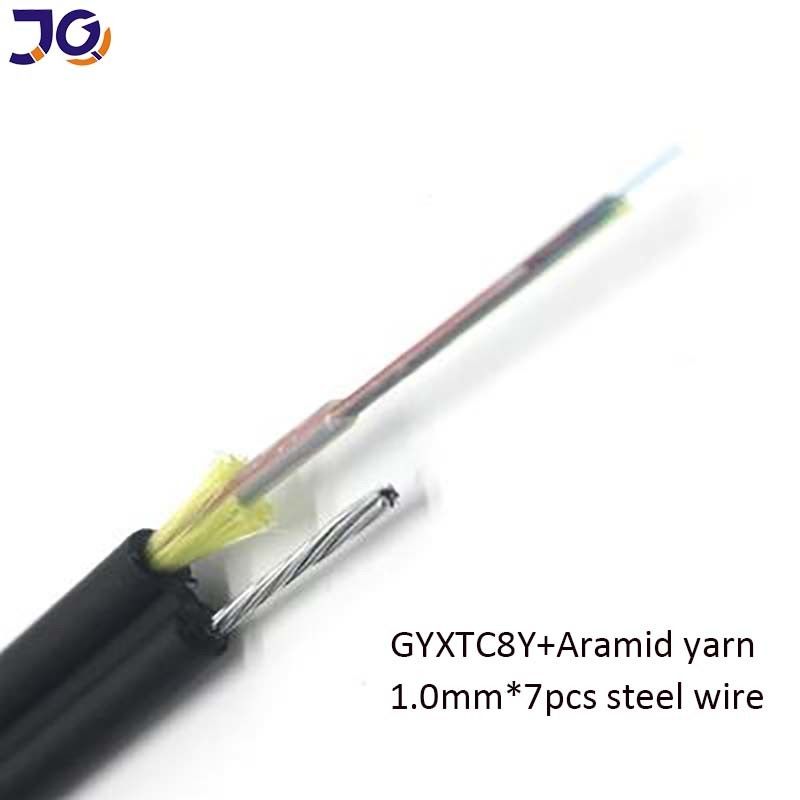

4core 6core 12core Rysunek 8 Kabel światłowodowy z drutem stalowym Mini Rysunek 8 Kabel Gyxtc8y Gyxtc8a

Opis produktu

Rysunek 8 Kabel światłowodowy
  • Samodzielne utrzymanie:Figura 8 Kabel światłowodowy jest zaprojektowany tak, aby był samodzielny, eliminując potrzebę dodatkowego sprzętu lub konstrukcji.
  • Włókna stalowe:Kabel jest wzmocniony drutem stalowym, zapewniając wysoką wytrzymałość i wsparcie dla instalacji powietrznych.
  • Wyroby z materiałów chemicznych:Kabel jest pokryty materiałem UV PE, który zapewnia doskonałą ochronę przed trudnymi warunkami pogodowymi i promieniowaniem UV.
  • Taśma aluminiowa/taśma stalowa:Kabel jest opancerzony taśmą aluminiową lub stalową, zapewniając dodatkową ochronę przed gryzoniami, wilgocią i innymi czynnikami zewnętrznymi.
4 rdzenia 6 rdzenia 12 rdzenia Kabel światłowodowy z włóknem stalowym Mini Figura 8 Kabel Gyxtc8y Gyxtc8a 0
4 rdzenia 6 rdzenia 12 rdzenia Kabel światłowodowy z włóknem stalowym Mini Figura 8 Kabel Gyxtc8y Gyxtc8a 1

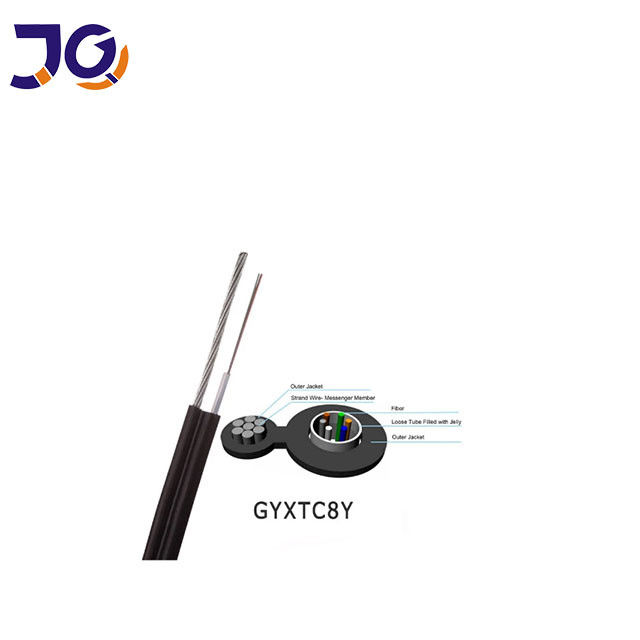

Struktura i parametry kabla
Włókna
Numer
Włókna stalowe ocynkowane
średnica
Spuścić
rurka
Gęstość obudowy
(nazwa*)
Połączyć
wymiar
Wymiar kabla
W*H
(nominalny**)
Waga
(ok.)
mm
mm
mm
mm
mm
kg/km
6
1.6
2.5
1.5
1.5*1.5
6.8*11.5
70
12
1.6
3
1.5
1.5*1.5
7.4*12.0
77



* nominalna grubość osłony może mieć tolerancję ± 0,2 mm.
** wymiar nominalny kabla może mieć tolerancję ± 0,5 mm.



4 rdzenia 6 rdzenia 12 rdzenia Kabel światłowodowy z włóknem stalowym Mini Figura 8 Kabel Gyxtc8y Gyxtc8a 2



Wydajność włókna optycznego
Wydajność światłowodu kablowego (ITU-T Rec. G.652D)
Pozycja
Specyfikacja
Rodzaj włókna
Jednorazowy tryb
Materiały włókniste
Silikon dopingowany
Współczynnik osłabienia
@ 1310 nm
@ 1383 nm
@ 1550 nm
@ 1625 nm

≤ 0,36 dB/km
≤ 0,35 dB/km
≤ 0,22 dB/km
≤ 0,30 dB/km
Punktowa niespójność
≤ 0,05 dB
Długość fali odcięcia kabla
≤ 1260 nm
Długość fali zerowej dyspersji
1300 ~ 1324 nm
Pochylenie zerowego rozproszenia
≤ 0,093 ps/nm2km
Rozproszenie chromatyczne
@ 1288 ~ 1339 nm
@ 1271 ~ 1360 nm
@ 1550 nm
@ 1625 nm

≤ 3,5 ps/km)
≤ 5,3 ps/nm. km)
≤ 18 ps/nm. km)
≤ 22 ps/nm. km)
PMD
≤ 0,2 PS/km1⁄2
Średnica pola trybu @ 1310 nm
(8,6 ~ 9,5) ± 0,6 um
Błąd koncentryczności rdzenia / powłoki
≤ 0,6 um
Średnica okładzin
1250,0 ± 1 μm
Nieokrągłość powłoki
≤ 1,0%
Średnica powłoki pierwotnej
245 ± 10 μm
Poziom badania dowodowego
100 kpsi (= 0,69 Gpa), 1%
Zależność od temperatury
0°C~+70°C @ 1310 & 1550nm
≤ 0,1 dB/km

Parametry techniczne:

Nazwa produktu Rysunek 8 Kabel światłowodowy
Wykorzystanie z powietrza - Tak, proszę.
Dostosowywalne - Tak, proszę.
Średnica kabla 7.0mm-16.0mm
Radiusz zgięcia 20x średnica kabla
Materiał do kurtki LSZH (Low Smoke Zero Halogen)
Promień gięcia 20D
Włócznia kablowa PE (polietylen)
Samodzielne utrzymanie Włókna stalowe
Szafki Wyroby z polietylenu
Średnica włókna 9/125 μm
Materiały pancerne Taśma aluminiowa lub taśma stalowa
Użycie kabli Na zewnątrz

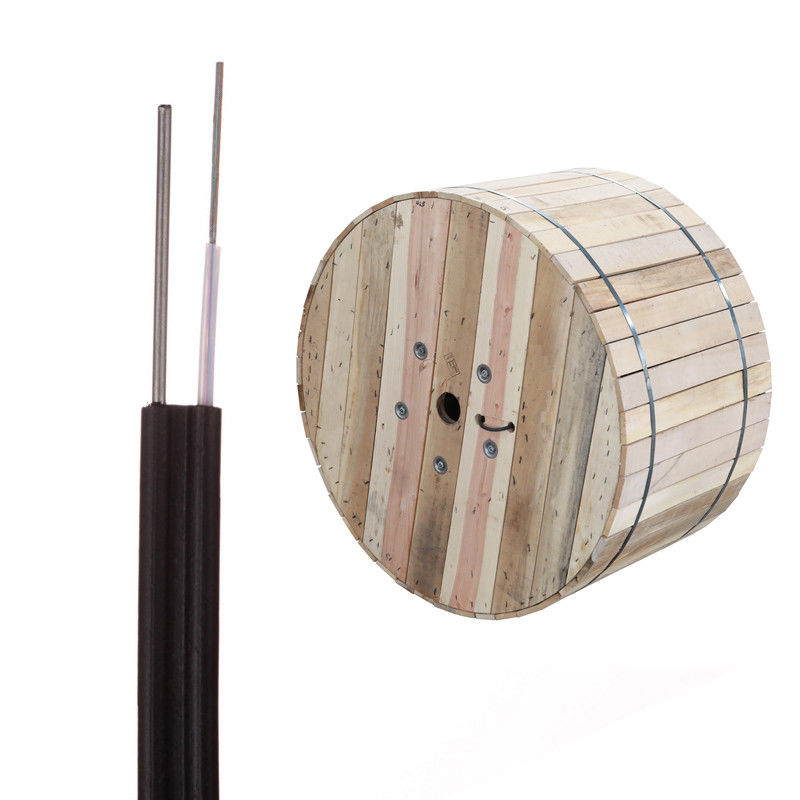

Opakowanie i wysyłka:

Opakowanie i wysyłka

4 rdzenia 6 rdzenia 12 rdzenia Kabel światłowodowy z włóknem stalowym Mini Figura 8 Kabel Gyxtc8y Gyxtc8a 3

4 rdzenia 6 rdzenia 12 rdzenia Kabel światłowodowy z włóknem stalowym Mini Figura 8 Kabel Gyxtc8y Gyxtc8a 4



4 rdzenia 6 rdzenia 12 rdzenia Kabel światłowodowy z włóknem stalowym Mini Figura 8 Kabel Gyxtc8y Gyxtc8a 5
Witamy w naszej fabryce!
Skontaktuj się ze mną pod numerem +86 18122384553 aby uzyskać bezpłatną próbkę.
