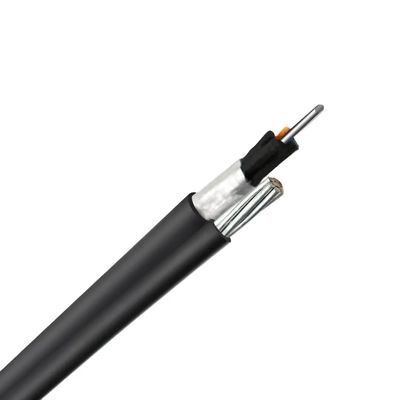

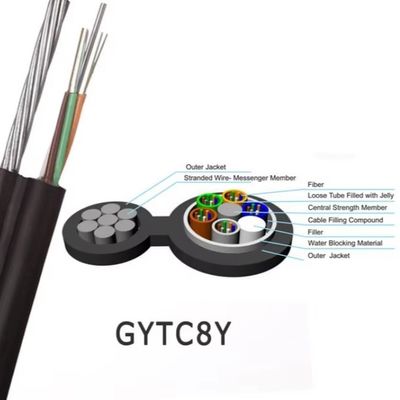

Opis produktu
Włókna 250µm w luźnych tubach o wysokim module, wypełnione związkiem odpornym na wodę
Centralny drut stalowy jako metalowy element wytrzymałościowy
Luźne tuby i wypełniacze skręcone w kompaktowy okrągły rdzeń
Opancerzenie z taśmy stalowej falistej z pełnym wypełnieniem blokującym wodę
Zintegrowany stalowy posłaniec skręcony, osłona PE tworząca strukturę w kształcie ósemki
Cechy
Posłaniec ze stali o wysokiej wytrzymałości na rozciąganie, samonośny, niski koszt instalacji
Doskonała wydajność mechaniczna i temperaturowa
Odporna na hydrolizę, wytrzymała luźna tuba
Specjalny związek wypełniający do ochrony włókien
Pełna konstrukcja blokująca wodę:
Centralny drut stalowy
Wypełnienie luźnej tuby
100% wypełnienia rdzenia
Bariera wilgoci z falistej taśmy stalowej
Charakterystyka optyczna
| Pozycje | Jednostka | Specyfikacja | |
| G652D | |||
| Średnica pola modowego | 1310nm | um | 9.2±0.4 |
| 1550nm | um | 10.4±0.5 | |
| Średnica płaszcza | um | 124.8±0.7 | |
| Niekrągłość płaszcza | % | ≤0.7 | |
| Błąd koncentryczności rdzeń-płaszcz | um | ≤0.5 | |
| Średnica powłoki | um | 245±5 | |
| Niekrągłość powłoki | % | ≤6.0 | |
| Błąd koncentryczności płaszcz-powłoka | um | ≤12 | |
| Długość fali odcięcia kabla | nm | acc≤1260 | |
| Tłumienie (maks.) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
Parametry techniczne
| Model włókna | G.652D | ||
| Projekt (element wytrzymałościowy + tuba i wypełniacz) | 1+5 | ||
| Centralny element wytrzymałościowy | Materiał | Drut stalowy | |
| Średnica (+0.05)mm | 1.5 | ||
| Luźna tuba | Materiał | PBT | |
| Średnica (+0.06)mm | 2 | ||
| Grubość (+0.03)mm | 0.32 | ||
| Maks. nr rdzeni/tuba | 12 | ||
| Lina wypełniająca | Materiał | LDPE | |
| Kolor | Biały | ||
| Średnica (+0.06)mm | 2.1 | ||
| Skręcony element wytrzymałościowy | Materiał | Stal ocynkowana | |
| Typ | φ0.9x3 | ||
| Warstwa zbrojeniowa | Materiał | Taśma stalowa | |
| Osłona zewnętrzna① | Materiał | MDPE | |
| Grubość (+0.03)mm | 1. | ||
| Osłona zewnętrzna① | Materiał | MDPE | |
| Grubość (40.03)mm | 1.8 | ||
| Średnica kabla (土0.2)mm | 9.5*17.8 (nominalna) | ||
| Waga kabla (+10)kg/km | 160 (nominalna) | ||
| Min. instalacja/N | 1500 | ||
| Tłumienie | 1310nm | 0.35dB/KM | |
| 1550nm | 0.21dB/KM | ||
| Min. promień gięcia | Bez naprężenia | 10.0*Cableφ | |
| Pod maksymalnym naprężeniem | 20.0xCableφ | ||
Prezentacja obrazu
FAQ
Czy jesteś prawdziwym producentem?
Tak, jesteśmy bezpośrednim producentem z 10-letnim doświadczeniem.
Czy akceptujecie małe zamówienia?
Tak. Małe zamówienia są akceptowane w celu wsparcia nowych projektów.
Jaki jest okres gwarancji?
25 lat na kable światłowodowe.
Jaki jest czas dostawy?
Zazwyczaj 3–5 dni roboczych.
Jaka jest Twoja roczna zdolność produkcyjna?
Kabel światłowodowy zewnętrzny/wewnętrzny: 6 000 000 km/rok
Kabel FTTH/FTTX/FTTA: 6 000 000 km/rok
Kabel krosowy i pigtail: 12 400 000 sztuk/rok
Czy wspierasz OEM i ODM?
Tak. Dostępne OEM i ODM, akceptowane rysunki.
