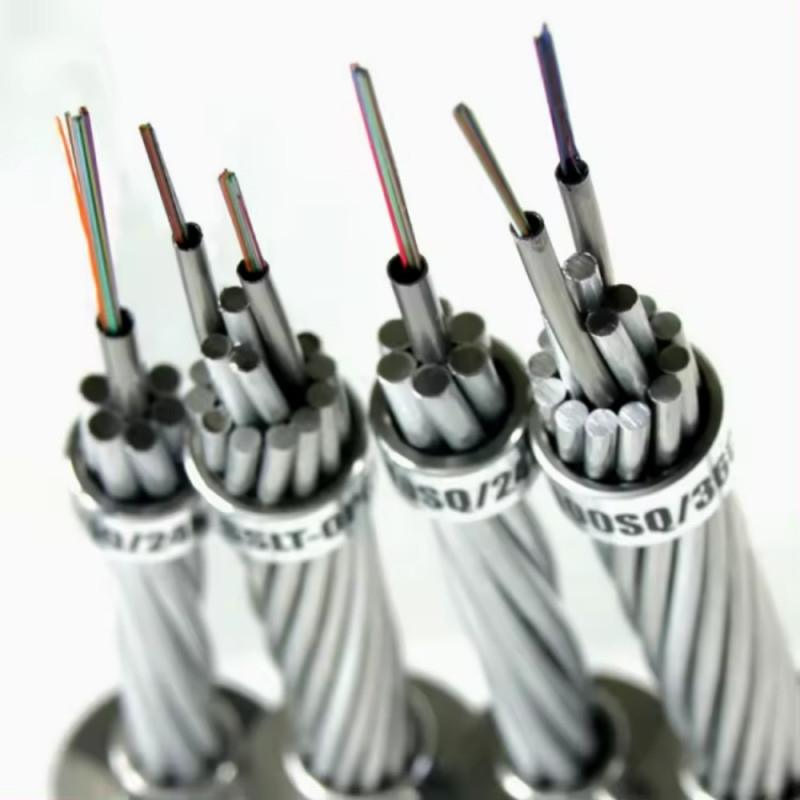

Kabel OPGW (optyczny przewód naziemny)jest zaprojektowany w celu połączenia funkcjonalności systemu łączności światłowodowej z rolą przewodu uziemionego w liniach przesyłowych wysokiego napięcia.Kabel umieszczany jest w druku naziemnym linii elektroenergetycznych, służący zarówno jako element uziemienia, jak i medium komunikacji optycznej.Oferując solidną i stabilną strukturę dzięki wzmocnieniu metalowemuPonieważ włókna optyczne są zintegrowane z drutem naziemnym, OPGW zmniejsza czas budowy i koszty w porównaniu z innymi metodami, usprawniając wdrożenie.
Trwała konstrukcja ze stali nierdzewnej: Wykorzystanie wysokiej jakości rur ze stali nierdzewnej, wypełnionych związkami blokującymi wodę, zapewnia optymalną ochronę włókien optycznych, zapobiegając uszkodzeniu przez wilgoć lub czynniki środowiskowe.
Wysoka wytrzymałość i kompaktowa konstrukcja: Kabel jest kompaktowy, ale solidny, zaprojektowany tak, aby wytrzymać trudne warunki pogodowe i wysokie obciążenia mechaniczne, co czyni go odpowiednim do długich przedziałów w środowiskach o wysokim napięciu.
Minimalne zakłócenia: Prąd elektryczny w sieci elektroenergetycznej ma minimalny wpływ na sieć łączności optycznej, zapewniając stabilną i bez zakłóceń pracę.
Łatwa instalacja: Kable OPGW są zaprojektowane w taki sposób, aby bezpośrednio zastępować tradycyjne przewody naziemne, dzięki czemu łatwo je zainstalować bez znaczących zmian w istniejącej infrastrukturze, oszczędzając czas i zmniejszając koszty.
Poprzez integrację światłowodu z infrastrukturą linii elektroenergetycznych, kable OPGW oferują opłacalne, niezawodne i wydajne rozwiązanie dla szybkiej komunikacji w sieciach przesyłowych energii.
OPGW (optyczny przewód naziemny zasilania)jest stosowany głównie w systemach łączności mocy, w tym w systemach ochrony przekaźników, automatycznej transmisji i jest instalowany w pobliżu linii wysokonapięciowych.

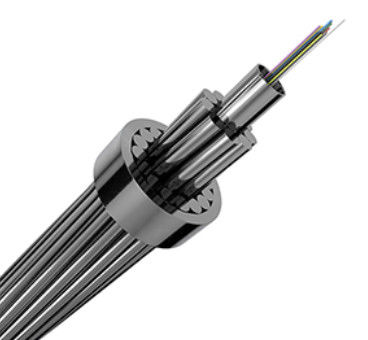

W sprawieWłókno optyczne uziemione (OPGW)składa się z wielu warstw, zazwyczaj dwóch lub trzech, drutów stalowych pokrytych aluminium (ACS) lub kombinacji drutów ACS i aluminium.Jego konstrukcja jest dostosowana do potrzeb większości powietrznych linii przesyłowych.
Rodzaje włókien: G652D, G655C, G657A1, 50/125, 62.5/125, OM3, OM4 (oferuje elastyczność wyboru w zależności od wymagań)
Liczba włókien: Do 96 rdzeni, w zależności od potrzeb aplikacji.
Zakres napięcia: nadaje się do przewodów elektroenergetycznych o napięciu 110 kV lub niższym.
Nowe przewody energetyczne: Powszechnie stosowane w nowo wybudowanych liniach wysokonapięciowych, OPGW służy zarówno jako przewód naziemny, jak i medium komunikacji.
Duża pojemność włókien: Może obsługiwać dużą liczbę włókien, dzięki czemu nadaje się do linii przesyłowych ultrawysokiego napięcia (UHV).
Ochrona przed błyskawicami: Kabel OPGW zapewnia podstawową ochronę poprzez przenoszenie dużych prądów zwarcia, chroniąc system przed błyskawicami i usterkami elektrycznymi.
OPGW integruje funkcje przesyłu energii i komunikacji, oferując usprawnione rozwiązanie dla nowoczesnej infrastruktury energetycznej.

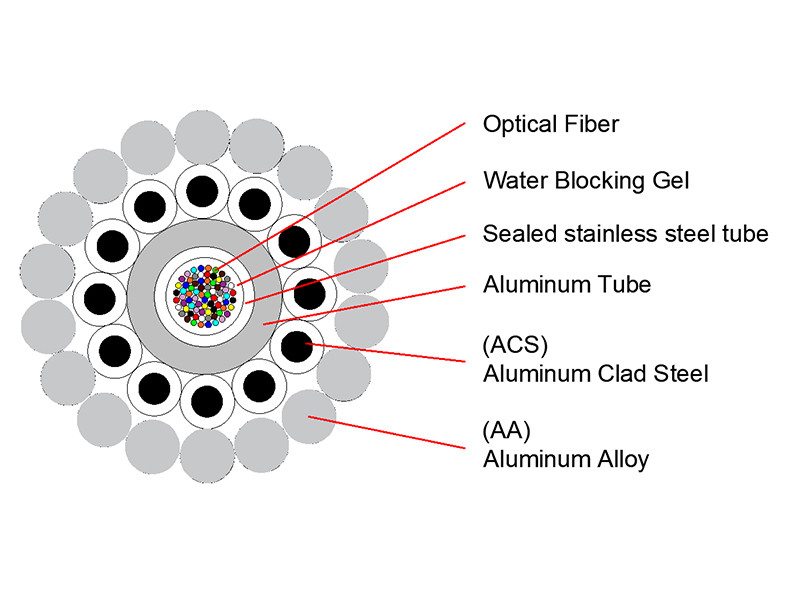

OPGW Typowe wzory centralnej rurki z stali nierdzewnej pokrytej AL
OPGW z PBT Aluminium Tube
| Specyfikacja | Liczba włókien | Średnica ((mm) | Masa (kg/km) | RTS(KN) | Krótkie połączenie ((KA2s) |
| OPGW-113 ((87).9;176.9) | 48 | 14.8 | 600 | 87.9 | 176.9 |
| OPGW-70(81; 41) | 24 | 12 | 500 | 81 | 41 |
| OPGW-66 ((79;36) | 36 | 11.8 | 484 | 79 | 36 |
| OPGW-77 ((72;36) | 36 | 12.7 | 503 | 72 | 67 |
OPGW Typowe wzory rury ze stali nierdzewnej
Typowa konstrukcja dla podwójnej warstwy:
| Specyfikacja | Liczba włókien | Średnica ((mm) | Masa (kg/km) | RTS(KN) | Krótkie połączenie (KA2s) |
| OPGW-89[55]4;62.9] | 24 | 12.6 | 381 | 55.4 | 62.9 |
| OPGW-110[90.0;86.9] | 24 | 14 | 600 | 90 | 86.9 |
| OPGW-104[64]6;85.6] | 28 | 13.6 | 441 | 64.6 | 85.6 |
| OPGW-127[79]0;129.5) | 36 | 15 | 537 | 79 | 129.5 |
| OPGW-137[85.0;148.5) | 36 | 15.6 | 575 | 85 | 148.5 |
| OPGW-145[98.6;162.3] | 48 | 16 | 719 | 98.6 | 162.3 |
Typowy projekt dla trzech warstw:
| Specyfikacja | Liczba włókien | Średnica ((mm) | Masa (kg/km) | RTS(KN) | Krótkie połączenie (KA2s) |
| OPGW-232[343].0;191.4) | 28 | 20.15 | 1696 | 343 | 191.4 |
| OPGW-254[116.5;554.6] | 36 | 21 | 889 | 116.5 | 554.6 |
| OPGW-347[366].9;687.7] | 48 | 24.7 | 2157 | 366.9 | 687.7 |
| OPGW-282[358].7;372.1] | 96 | 22.5 | 1938 | 358.7 | 372.1 |
OPGW Typowe wzory centralnej rurki z stali nierdzewnej pokrytej AL
Typowa konstrukcja dla pojedynczej warstwy
| Specyfikacja | Liczba włókien | Średnica ((mm) | Masa (kg/km) | RTS(KN) | Krótkie połączenie ((KA2s) |
| OPGW-80(82.3;46.8) | 24 | 11.9 | 504 | 82.3 | 46.8 |
| OPGW-7054.0;8.4) | 24 | 11 | 432 | 70.1 | 33.9 |
| OPGW-80(84.6;46.7) | 48 | 12.1 | 514 | 84.6 | 46.7 |
Typowy projekt podwójnej warstwy
| Specyfikacja | Liczba włókien | Średnica ((mm) | Masa (kg/km) | RTS(KN) | Krótkie połączenie ((KA2s) |
| OPGW-143 ((87).9;176.9) | 36 | 15.9 | 617 | 87.9 | 176.9 |
OPGW Typowe konstrukcje centralnej rurki luźnej ze stali nierdzewnej
Typowa konstrukcja dla pojedynczej warstwy:
| Specyfikacja | Liczba włókien | Średnica (mm) | Masa (kg/km) | RTS (KN) | Krótkie połączenie (KA2s) |
| OPGW-32 (((40.6;4.7) | 12 | 7.8 | 243 | 40.6 | 4.7 |
| OPGW-42(54.0;8.4) | 24 | 9 | 313 | 54 | 8.4 |
| OPGW-42(43.5;10.6) | 24 | 9 | 284 | 43.5 | 10.6 |
| OPGW-54 ((55).9;17.5) | 36 | 10.2 | 394 | 67.8 | 13.9 |
| OPGW-61(73.7;175) | 48 | 10.8 | 438 | 73.7 | 17.5 |
| OPGW-61 ((55).1;24.5) | 48 | 10.8 | 358 | 55.1 | 24.5 |
| OPGW-68(80.8;21.7) | 54 | 11.4 | 485 | 80.8 | 21.7 |
| OPGW-75 (((54.5;41.7) | 60 | 12 | 459 | 63 | 36.3 |
| OPGW-76 ((54).5;41.7) | 60 | 12 | 385 | 54.5 | 41.7 |
Typowa konstrukcja dla podwójnej warstwy:
| Specyfikacja | Liczba włókien | Średnica (mm) | Masa (kg/km) | RTS (KN) | Krótkie połączenie (KA2s) |
| OPGW-96(121.7;42.2) | 12 | 13 | 671 | 121.7 | 42.2 |
| OPGW-127(141.0;87.9) | 24 | 15 | 825 | 141 | 87.9 |
| OPGW-127(77.8;128.0) | 24 | 15 | 547 | 77.8 | 128 |
| OPGW-145(121.0;132.2) | 28 | 16 | 857 | 121 | 132.2 |
| OPGW-163(138.2;183.6) | 36 | 17 | 910 | 138.2 | 186.3 |
| OPGW-163(99.9;213.7) | 36 | 17 | 694 | 99.9 | 213.7 |
| OPGW-183(109.7;268.7) | 48 | 18 | 775 | 109.7 | 268.7 |
| OPGW-183 ((118).4;261.6) | 48 | 18 | 895 | 118.4 | 261.6 |
