Charakterystyka optyczna
|
|
|
G.652D |
50/125um |
625/125μm |
|
Tłumienie |
@850nm |
|
≤3.0dB/km |
≤3.0dB/km |
|
(+20°C) |
@1300nm |
|
≤1.0dB/km |
≤1.0dB/km |
|
|
@1310nm |
≤0.36dB/km |
|
|
|
|
@1550nm |
≤0.22dB/km |
|
|
|
Szerokość pasma (Klasa A) |
@850nm |
|
2500MHz-km |
2200MHz-km |
|
|
@1300nm |
|
21000MHz-km |
2600MHz-km |
|
Apertura numeryczna |
|
|
0.200±0.015NA |
0.275±0.015NA |
|
Długość fali odcięcia kabla λcc |
|
≤1260nm |
Średnica kabla
| MPC-02 | MPC-04 | MPC-06 | MPC-08 | MPC-10 | MPC-12 | |
| Średnica kabla (mm) | 4.1±0.25 | 4.8±0.25 | 5.1±0.25 | 6.2±0.25 | 6.5±0.25 | 6.8±0.25 |
| Waga kabla (kg/km) | 12 | 20 | 24 | 29 | 32 | 35 |
| Średnica włókna ciasno buforowanego | 900±50μm | |||||
Parametry techniczne
| Kabel światłowodowy do wnętrz z ciasnym buforem GJFJV | ||||||||||
| Kabel Liczba |
Zewnętrzna Średnica |
Ciasny bufor Średnica |
Waga
|
Minimalny dopuszczalna Wytrzymałość na rozciąganie(N) |
Minimalne dopuszczalne (N/100mm) |
Minimalny Promień |
Temperatura przechowywania |
|||
| (MM) | (MM) | (KG) | krótkotrwały | długotrwały | krótkotrwały | długotrwały | krótkotrwały | długotrwały | (°C) | |
| 2 | 3 | 0.9 | 15 | 600 | 200 | 1000 | 200 | 20D | 10D | -40+60 |
|
4 |
5 | 0.9 | 22 | 600 | 200 | 1000 | 200 | 20D | 10D | -40+60 |
| 6 | 5 | 0.9 | 23 | 600 | 200 | 1000 | 200 | 20D | 10D | -40+60 |
| 8 | 5.5 | 0.9 | 28 | 600 | 200 | 1000 | 200 | 20D | 10D | -40+60 |
| 12 | 6 | 0.9 | 38 | 600 | 200 | 1000 | 200 | 20D | 10D | -40+60 |
| 16 | 7.2 | 0.9 | 42 | 600 | 200 | 1000 | 200 | 20D | 10D | -40+60 |
| 24 | 8.3 | 0.9 | 58 | 600 | 200 | 1000 | 200 | 20D | 10D | -40+60 |
| 48 | 10 | 0.9 | 96 | 600 | 200 | 1000 | 200 | 20D | 10D | -40+60 |
Szczegóły produktu

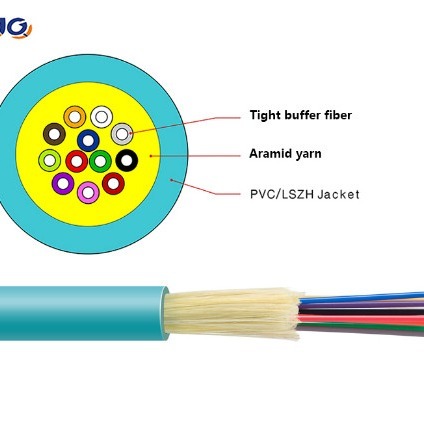

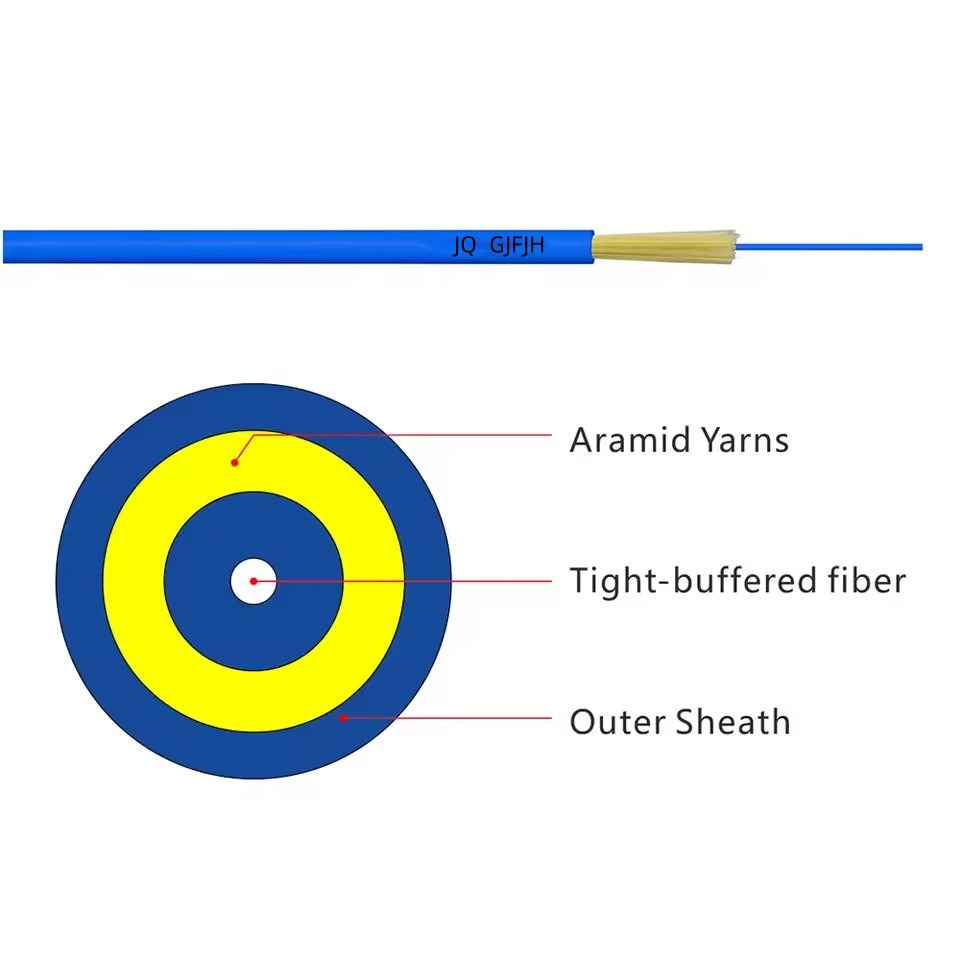

Kabel światłowodowy GJFJV do wnętrz jest wykonany przez równomierne nałożenie pasm przędzy aramidowej lub przędzy szklanej o wysokiej wytrzymałościjako element wytrzymałościowy na włóknach ciasno buforowanych 900μm lub 600μm, a następnie jest uzupełniany osłoną PVC (LSZH).
Pakowanie

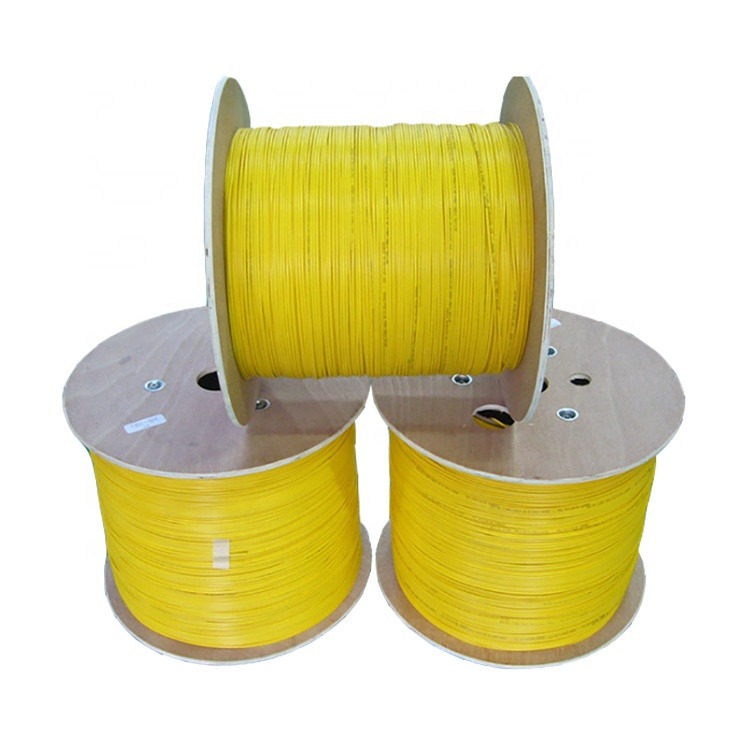

2 km lub dostosowana długość eksportowy drewniany bęben
