Optyczny Przewód Uziemienia z Włóknami Optycznymi (OPGW)
Przegląd Produktu
Przewód OPGW integruje włókna optyczne z napowietrznym przewodem uziemiającym linii przesyłowych wysokiego napięcia, umożliwiając zarówno uziemienie elektryczne i komunikację optyczną w jednej strukturze. Ta konstrukcja o podwójnej funkcjonalności zwiększa niezawodność systemu i upraszcza infrastrukturę. Dzięki wzmocnionej metalem konstrukcji, kabel jest mocny, trwały i odporny na obciążenia środowiskowe. W porównaniu do konwencjonalnych metod instalacji światłowodów, OPGW pozwala na krótszy czas budowy i niższe koszty całkowite poprzez połączenie linii zasilających i komunikacyjnych w jedną.
Kluczowe Cechy i Zalety
-
Zaawansowana Ochrona: Rury ze stali nierdzewnej są wypełnione związkami blokującymi wodę, aby chronić włókna optyczne przed wilgocią i uszkodzeniami fizycznymi.
-
Kompaktowy i Mocny: Kabel oferuje doskonałą kompaktowość strukturalną i wysoką wytrzymałość na rozciąganie, odpowiedni do trudnych warunków środowiskowych.
-
Minimalne Zakłócenia Elektromagnetyczne: Zaprojektowany w celu ograniczenia wzajemnych zakłóceń między sygnałami komunikacyjnymi a prądami zwarciowymi w sieci energetycznej.
-
Łatwa Integracja: Pasuje do specyfikacji standardowych przewodów uziemiających, co sprawia, że instalacja jest prosta—idealna zarówno dla nowych, jak i dla projektów wymiany.
Kable OPGW odgrywają kluczową rolę w nowoczesnej infrastrukturze inteligentnych sieci, zapewniając niezawodne kręgosłupy komunikacyjne zintegrowane bezpośrednio z liniami przesyłu energii. Ta integracja ułatwia monitorowanie w czasie rzeczywistym, wykrywanie usterek i transmisję danych, poprawiając wydajność sieci i skracając przestoje. Ponadto kable OPGW obsługują szybki transfer danych na duże odległości, zachowując jednocześnie silną odporność na czynniki środowiskowe, takie jak uderzenia piorunów, obciążenia wiatrem i zmiany temperatury. Ich solidna konstrukcja i podwójna funkcjonalność sprawiają, że są preferowanym wyborem dla przedsiębiorstw użyteczności publicznej, które chcą zmodernizować swoje sieci przy minimalnych zakłóceniach i kosztach.
Zastosowanie i Budowa OPGW
Kable OPGW są używane głównie do komunikacji po liniach energetycznych wraz z akcesoriami, takimi jak ochrona przekaźnikowa i systemy automatycznego sterowania, i są instalowane razem z liniami przesyłowymi wysokiego napięcia.

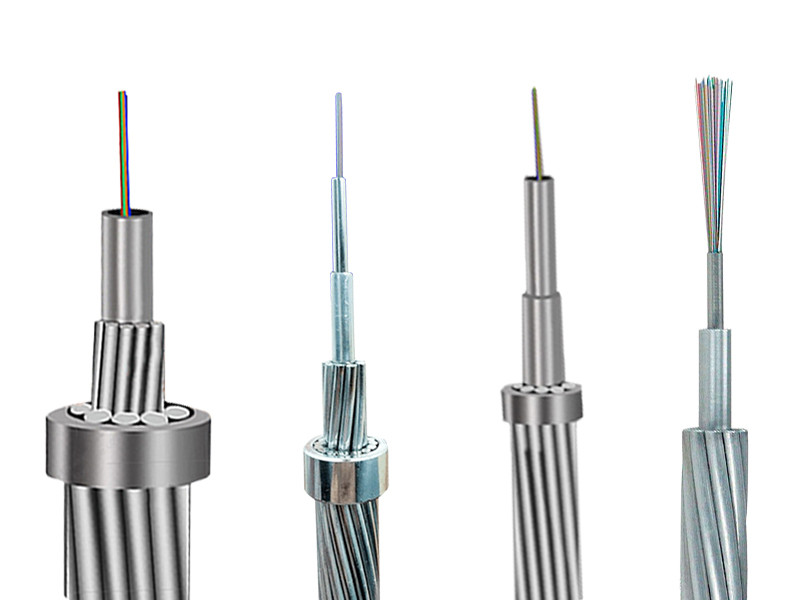

Skręcony Optyczny Przewód Uziemiający (OPGW) składa się z dwóch lub trzech warstw drutów ze stali aluminiowanej (ACS) lub kombinacji drutów ACS i stopów aluminium. Ta konstrukcja została zaprojektowana tak, aby spełniać powszechne wymagania linii przesyłowych energii elektrycznej, oferując zarówno wytrzymałość mechaniczną, jak i wydajność elektryczną.
Specyfikacje Techniczne
-
Dostępne Typy Włókien: G652D, G655C, 657A1, 50/125, 62.5/125, OM3, OM4 (różne opcje dopasowane do różnych zastosowań)
-
Liczba Rdzeni Włókien: Do 96 rdzeni
-
Zakres Napięcia: Odpowiedni dla linii energetycznych o napięciu do 110 kV i poniżej
Zastosowania
Kable OPGW są szeroko stosowane w nowo budowanych napowietrznych liniach energetycznych i nadają się do projektów wymagających dużej liczby włókien i bardzo wysokiego napięcia (UHV). Zapewniają również ochronę odgromową, bezpiecznie przewodząc duże prądy zwarciowe przez kabel.
Typowy Projekt

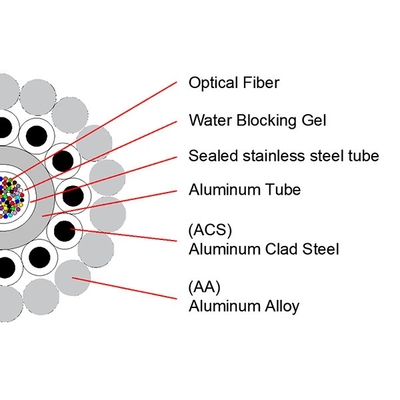

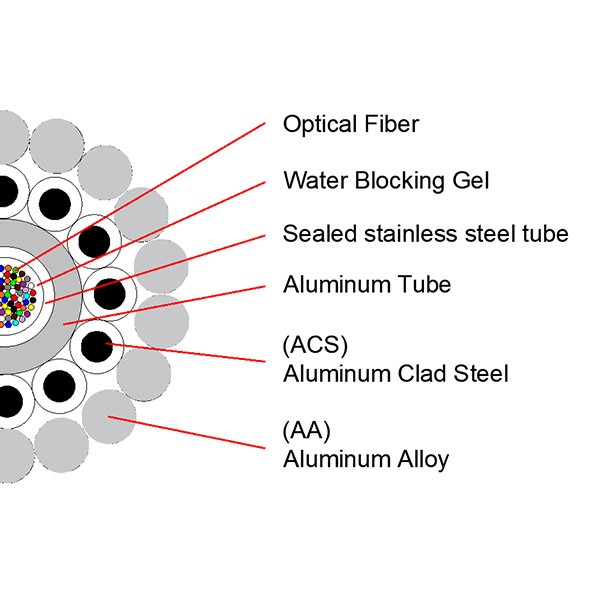

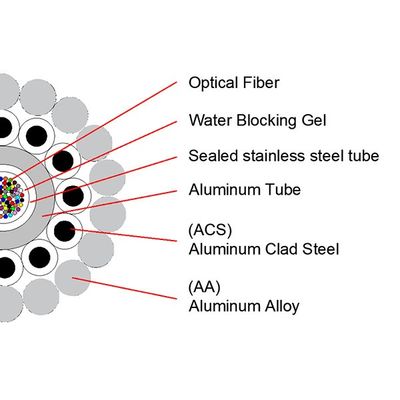

Standardowy projekt OPGW obejmuje centralną rurę ze stali nierdzewnej pokrytą aluminium, zapewniającą silną ochronę i trwałość.
Parametr
OPGW z rurą aluminiową PBT
| Specyfikacja |
Liczba Włókien |
Średnica (mm) |
Waga (kg/km) |
RTS(KN) |
Zwarcie (KA2s) |
| |
|
|
|
|
|
| OPGW-113(87.9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| OPGW-70(81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66(79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77(72;36) |
36 |
12.7 |
503 |
72 |
67 |
Typowe Projekty OPGW z Rurą ze Skręconej Stali Nierdzewnej
Typowy projekt dla Podwójnej Warstwy:
| Specyfikacja |
Liczba Włókien |
Średnica (mm) |
Waga (kg/km) |
RTS(KN) |
Zwarcie (KA2s) |
| OPGW-89[55.4;62.9] |
24 |
12.6 |
381 |
55.4 |
62.9 |
| OPGW-110[90.0;86.9] |
24 |
14 |
600 |
90 |
86.9 |
| OPGW-104[64.6;85.6] |
28 |
13.6 |
441 |
64.6 |
85.6 |
| OPGW-127[79.0;129.5] |
36 |
15 |
537 |
79 |
129.5 |
| OPGW-137[85.0;148.5] |
36 |
15.6 |
575 |
85 |
148.5 |
| OPGW-145[98.6;162.3] |
48 |
16 |
719 |
98.6 |
162.3 |
Typowy projekt dla Trzech Warstw:
| Specyfikacja |
Liczba Włókien |
Średnica (mm) |
Waga (kg/km) |
RTS(KN) |
Zwarcie (KA2s) |
| OPGW-232[343.0;191.4] |
28 |
20.15 |
1696 |
343 |
191.4 |
| OPGW-254[116.5;554.6] |
36 |
21 |
889 |
116.5 |
554.6 |
| OPGW-347[366.9;687.7] |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| OPGW-282[358.7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
Typowe Projekty OPGW z Centralną Rurą ze Stali Nierdzewnej Pokrytą AL
Typowy Projekt dla Pojedynczej Warstwy
| Specyfikacja |
Liczba Włókien |
Średnica (mm) |
Waga (kg/km) |
RTS(KN) |
Zwarcie (KA2s) |
| OPGW-80(82.3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| OPGW-70(54.0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| OPGW-80(84.6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
Typowy Projekt dla Podwójnej Warstwy
| Specyfikacja |
Liczba Włókien |
Średnica (mm) |
Waga (kg/km) |
RTS(KN) |
Zwarcie (KA2s) |
| OPGW-143(87.9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
Typowe Projekty OPGW z Centralną Luźną Rurą ze Stali Nierdzewnej
Typowy projekt dla Pojedynczej Warstwy:
| Specyfikacja |
Liczba Włókien |
Średnica (mm) |
Waga (kg/km) |
RTS (KN) |
Zwarcie (KA2s) |
| OPGW-32(40.6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| OPGW-42(54.0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| OPGW-42(43.5;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| OPGW-54(55.9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| OPGW-61(73.7;175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| OPGW-61(55.1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| OPGW-68(80.8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| OPGW-75(54.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| OPGW-76(54.5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
Typowy projekt dla Podwójnej Warstwy:
| Specyfikacja |
Liczba Włókien |
Średnica (mm) |
Waga (kg/km) |
RTS (KN) |
Zwarcie (KA2s) |
| OPGW-96(121.7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127(141.0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| OPGW-127(77.8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| OPGW-145(121.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| OPGW-163(138.2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| OPGW-163(99.9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| OPGW-183(109.7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| OPGW-183(118.4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
FAQ
-
Czy jesteś firmą handlową czy producentem?
Jesteśmy producentem z ponad 10-letnim doświadczeniem, specjalizującym się w badaniach, rozwoju i produkcji kabli światłowodowych, kabli przyłączeniowych, patchcordów i innych. Nasza fabryka znajduje się w mieście Guangzhou. Serdecznie zapraszamy do odwiedzenia nas!
-
Jaka jest jakość waszych produktów?
Przed dostawą każde włókno przechodzi rygorystyczne testy w celu zapewnienia jakości. Po potwierdzeniu ceny możesz poprosić o bezpłatne próbki, aby zweryfikować standardy naszych produktów.
-
Czy akceptujecie małe zamówienia?
Tak, akceptujemy. Wspieramy nowe projekty naszych klientów i rozumiemy, że biznes często zaczyna się od małych zamówień.
-
Jaki jest typowy czas dostawy?
Dostawa trwa zwykle 3–7 dni roboczych, w zależności od ilości zamówienia. Zapewniamy, że zorganizujemy wysyłkę niezwłocznie po otrzymaniu płatności.
-
Czy świadczycie usługi OEM?
Tak, usługi OEM są mile widziane. Możemy wydrukować Twoje logo na produktach i uwzględnić wszelkie pomysły na personalizację, które masz.
