Przegląd kabli światłowodowych ADSS
Kabel światłowodowy ADSS (All-Dielectric Self-Supporting) został zaprojektowany tak, aby można go było instalować bez konieczności stosowania przewodzących elementów metalowych, co pozwala mu utrzymać własny ciężar między strukturami.Jest odpowiedni zarówno do włókien jedno- jak i wielomodowych, z dostępnymi konfiguracjami do 144 włókien.
Powszechnie stosowane w instalacjach powietrznych ‒ od połączeń między słupami a budynkami po połączenia między miastami na duże odległości ‒ kable ADSS są idealne do zastosowań kanałowych w sieciach lokalnych, pętlach kampusowych,i rozmieszczenia poza zakładamiKompletny system okablowania, w tym oprawy zawieszenia, sprzęt ślepy i obudowy końcowe, zapewnia wysoką niezawodność dla pełnego obwodu przesyłowego.
Kluczowe cechy
-
Można go zainstalować bez wyłączenia linii energetycznych.
-
Doskonała wydajność anty-tracking (AT), z maksymalnym napięciem obudowy roboczej do 25 kV.
-
Lekka konstrukcja o małej średnicy minimalizuje obciążenie wież i słupów wiatrem i lodem.
-
Możliwość instalacji w długim przedziale ̇ do 1000 m między oparciami.
-
Wysoka wytrzymałość na rozciąganie i duża tolerancja na temperaturę.
-
Długa żywotność do 30 lat.
Wnioski
-
Sieci LAN, WAN i metropolitalne
-
Wdrożenie FTTH i FTTX
-
Systemy CATV i GPON/EPON
-
Centrum danych i transmisja szerokopasmowa
-
Zakończenie aktywnego urządzenia
-
Sieci metra i obszarów lokalnych
-
Sieci przetwarzania danych
-
Połączenia urządzeń badawczych
-
Przetwarzanie instalacji
-
Infrastruktura sieci szerokopasmowej
Struktura i specyfikacje techniczne
1.Jednorazowa kurtka ADSS
| liczba włókien |
strukturę |
włókno na rurę |
średnica rury straty
(MM)
|
Średnica FRP/podkładki (mm) |
Grubość płaszcza zewnętrznego ((mm) |
Odpowiedź:
Średnica
(mm) |
Ref. Waga
(kg/km) |
| Koszulka PE |
AT kurtka |
| 4 |
1+6 |
4 |
1.85 |
2.0/2.0 |
1.7± 0.1 |
9.8 |
83 |
93 |
| 6 |
1+6 |
6 |
1.85 |
2.0/2.0 |
10,7±0.1 |
9.8 |
83 |
93 |
| 8 |
1+6 |
4 |
1.85 |
2.0/2.0 |
10,7±0.1 |
9.8 |
83 |
93 |
| 12 |
1+6 |
6 |
1.85 |
2.0/2.0 |
10,7±0.1 |
9.8 |
83 |
93 |
| 24 |
1+6 |
6 |
2.0 |
2.0/2.0 |
10,7±0.1 |
9.8 |
86 |
96 |
| 48 |
1+6 |
12 |
2.0 |
2.0/2.0 |
10,7±0.1 |
10.0 |
89 |
99 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
10,7±0.1 |
10.5 |
99 |
109 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
10,7±0.1 |
12.0 |
124 |
136 |
| 144 |
1+12 |
12 |
2.2 |
30,072 |
10,7±0.1 |
15.2 |
176 |
189 |
Wskazówki: wszystkie specyfikacje zawarte w poniższej tabeli to dane przybliżone.
Proszę skontaktować się z naszymi sprzedawcami.
2. Dwukrotna kurtka ADSS
| liczba włókien |
strukturę |
włókno na rurę |
średnica rury straty
(MM)
|
Średnica FRP/podkładki (mm) |
Grubość płaszcza zewnętrznego ((mm) |
Odpowiedź:
Średnica
(mm) |
Ref. Waga
(kg/km) |
| Koszulka PE |
AT kurtka |
| 4 |
1+6 |
4 |
1.85 |
2.0/2.0 |
10,7±0.1 |
12.0 |
125 |
135 |
| 6 |
1+6 |
6 |
1.85 |
2.0/2.0 |
10,7±0.1 |
12.0 |
125 |
135 |
| 8 |
1+6 |
4 |
1.85 |
2.0/2.0 |
10,7±0.1 |
12.0 |
125 |
135 |
| 12 |
1+6 |
6 |
1.85 |
2.0/2.0 |
10,7±0.1 |
12.0 |
125 |
135 |
| 24 |
1+6 |
6 |
2.0 |
2.0/2.0 |
10,7±0.1 |
12.0 |
128 |
138 |
| 48 |
1+6 |
12 |
2.0 |
2.0/2.0 |
10,7±0.1 |
12.5 |
130 |
140 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
10,7±0.1 |
13.2 |
145 |
155 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
10,7±0.1 |
14.5 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2 |
30,072 |
10,7±0.1 |
16.5 |
212 |
228 |
Wskazówki: wszystkie specyfikacje zawarte w poniższej tabeli to dane przybliżone.
Proszę skontaktować się z naszymi sprzedawcami.
|
Rodzaj włókna
|
Zmniejszenie
(+20°C)
|
Przepustowość
|
Długość fali odcięcia kabla optycznego
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
--- |
--- |
≤ 0,36 dB/km |
≤ 0,22 dB/km |
--- |
--- |
≤ 1260 nm |
| G.655 |
--- |
--- |
≤ 0,40 dB/km |
≤ 0,23 dB/km |
--- |
--- |
≤ 1450 nm |
| 50/125 μm |
≤ 3,3 dB/km |
≤1,2 dB/km |
--- |
--- |
≥ 500MHz·km |
≥ 500MHz·km |
--- |
| 620,5/125 μm |
≤ 3,5 dB/km |
≤1,2 dB/km |
--- |
--- |
≥ 200MHz·km |
≥ 500MHz·km |
---
|

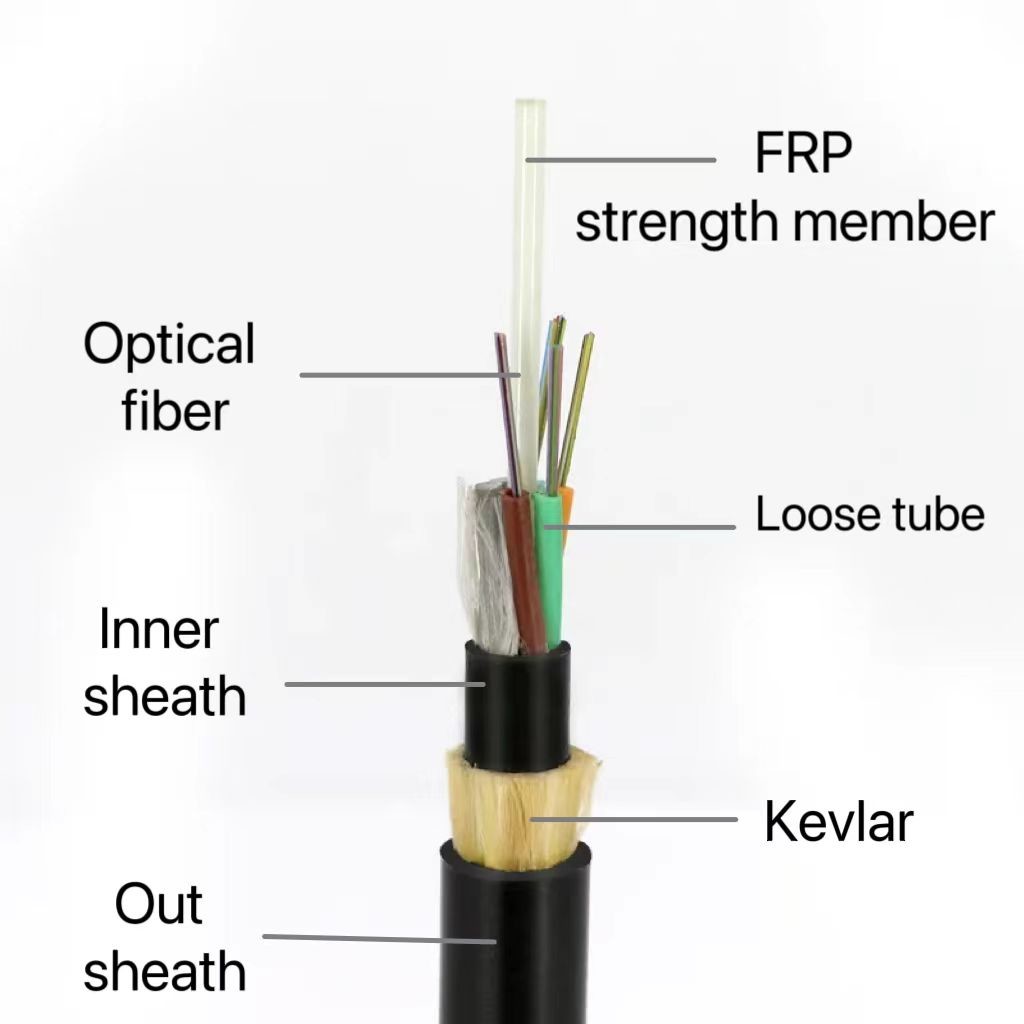

Szczegóły pokazują zdjęcia

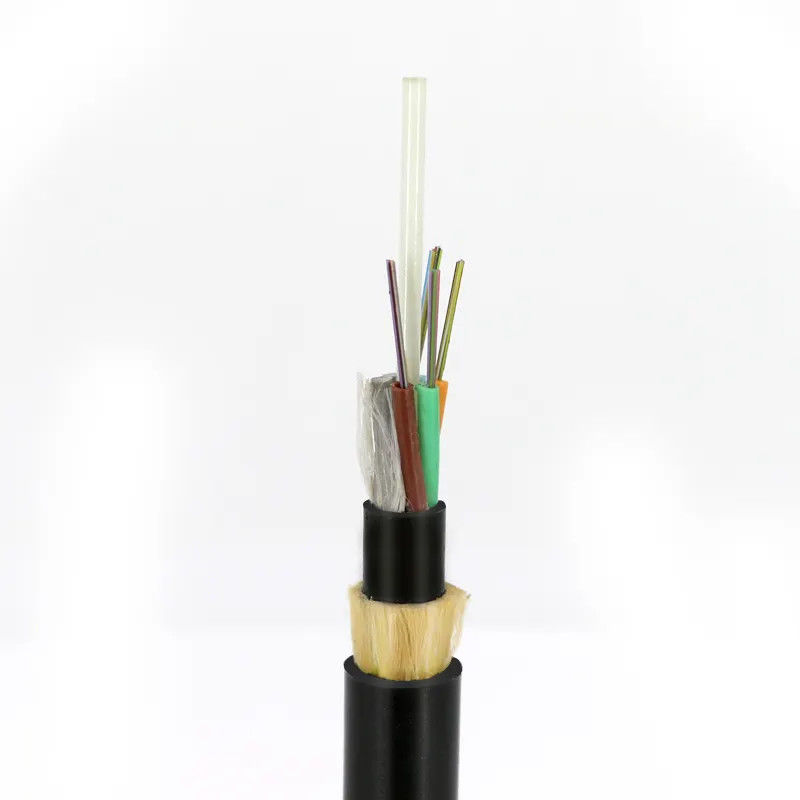

kablów ADSS z pojedynczym płaszczem

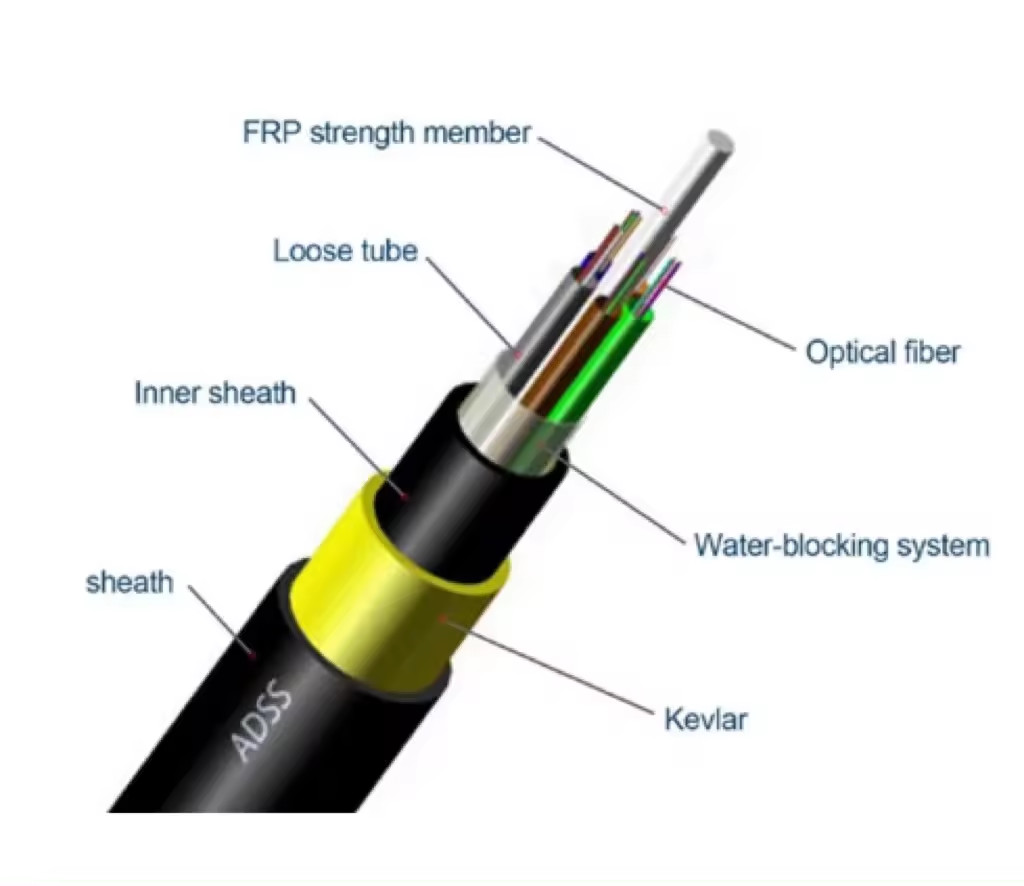

kabel optyczny ADSS z podwójnym płaszczem
Opakowanie:
1Jesteś bezpośrednim dostawcą?
Jesteśmy profesjonalnym producentem kabli, specjalizującym się w kablach światłowodowych, kablach MPO i kablach do płatków światłowodowych.i różnych innych regionach.
2Jakie są wasze główne produkty?
Nasza gama obejmuje kabły światłowodowe zewnętrzne i wewnętrzne, kabły FTTH, kabły ADSS, kabły optyczne w konfiguracjach SC, LC, FC, ST, MTP i MPO.
3Jaki jest okres gwarancji produktu?
Dajemy 20-letnią gwarancję na kable światłowodowe.
4Macie certyfikaty na surowce?
Utrzymujemy długoterminowe partnerstwa z dostawcami surowców z certyfikatami ISO9001 i RoHS.
