Włókno uziemione optyczne (OPGW)
Przegląd kabli OPGW

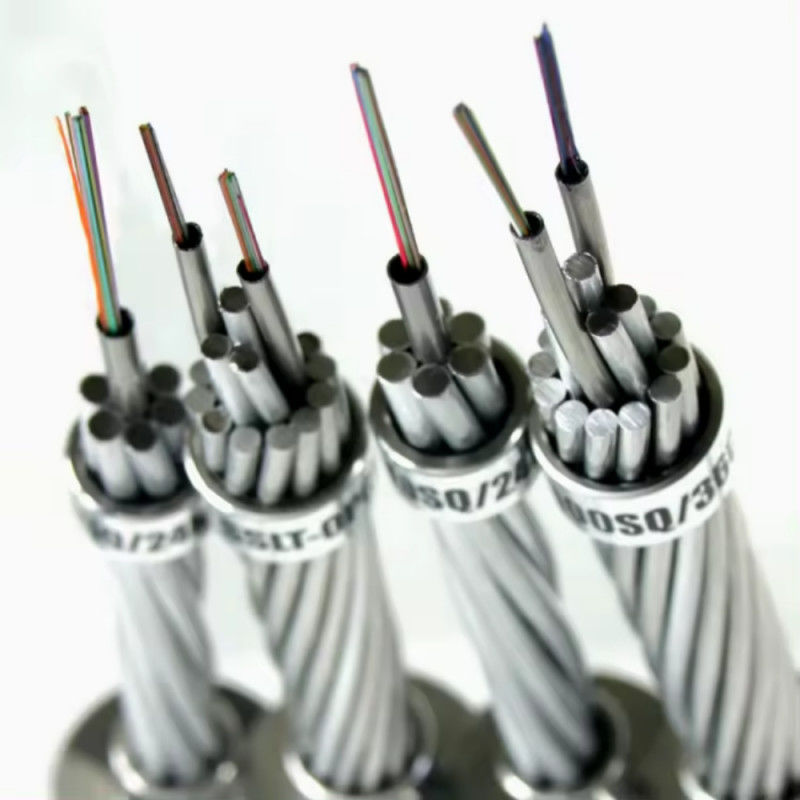

Optical Power Ground Wire (OPGW) to specjalny rodzaj kabla, który integruje włókna optyczne w drut ziemski linii przesyłowych wysokiego napięcia.Łącząc funkcje ochrony przed błyskawicamiOPGW zapewnia niezawodne i wydajne rozwiązanie dla nowoczesnych sieci energetycznych.Podczas gdy otaczające je druty metalowe zapewniają doskonałą wydajność mechaniczną i ochronę elektrycznąW porównaniu z tradycyjnymi instalacjami kabli optycznych, OPGW skraca czas budowy, obniża ogólne koszty i poprawia stabilność długoterminową.
Kluczowe cechy i zalety
-
Zaawansowana ochrona: konstrukcja rur ze stali nierdzewnej wypełnionej związkami blokującymi wodę zapewnia lepszą ochronę włókien optycznych przed wilgocią i naprężeniami mechanicznymi.
-
Wysoka wytrzymałość mechaniczna: Kompaktna konstrukcja o doskonałej wytrzymałości na rozciąganie, odporna na trudne warunki i silne obciążenia mechaniczne.
-
Wydajność elektryczna: skutecznie zmniejsza zakłócenia między siecią energetyczną a systemem łączności w warunkach zwarcia.
-
Łatwa instalacja: Zaprojektowany tak, aby odpowiadał standardowym specyfikacjom drutu uziemionego, OPGW może być wygodnie zainstalowany i bezpośrednio zastępuje istniejące druty uziemione bez większych modyfikacji.
-
Podwójna funkcjonalność: zapewnia zarówno ochronę uziemienia systemu energetycznego, jak i dużych kanałów łączności optycznej, zapewniając niezawodność i opłacalność.
-
Szerokie zastosowania: Idealne do stosowania w liniach przesyłowych energii, podstacjach i inteligentnych sieciach komunikacyjnych.
Przegląd kabli OPGW
Główne funkcje
Kable OPGW są stosowane głównie w systemach łączności zasilania, pracując razem z akcesoriami do ochrony przekaźnika, automatycznego sterowania i transmisji danych.Zainstalowane są obok linii wysokonapięciowych, łączący funkcje łączności optycznej i uziemienia.
Struktura
Włókno optyczne na uziemieniu (OPGW) jest wytwarzane z dwóch lub trzech warstw aluminiowych przewodów stalowych (ACS) lub mieszanki przewodów ACS i aluminium.Projekt ten jest zoptymalizowany w celu spełnienia wspólnych wymagań strukturalnych i mechanicznych linii przesyłowych energii.
Specyfikacje włókien
-
Opcjonalne rodzaje włókien: G652D, G655C, G657A1, 50/125, 62.5/125, OM3, OM4
-
Liczba włókien: do 96 rdzeni
Elektryczne i zakres zastosowań
-
Odpowiednie dla linii elektroenergetycznych o napięciu 110 KV i poniżej
-
Szeroko stosowane w nowych liniach przesyłowych powietrznych
-
Pozostałe urządzenia, z wyłączeniem tych objętych pozycją 8528
-
Zapewnia ochronę przed piorunami i bezpiecznie przeprowadza prąd błędu skrótów
Typowy projekt

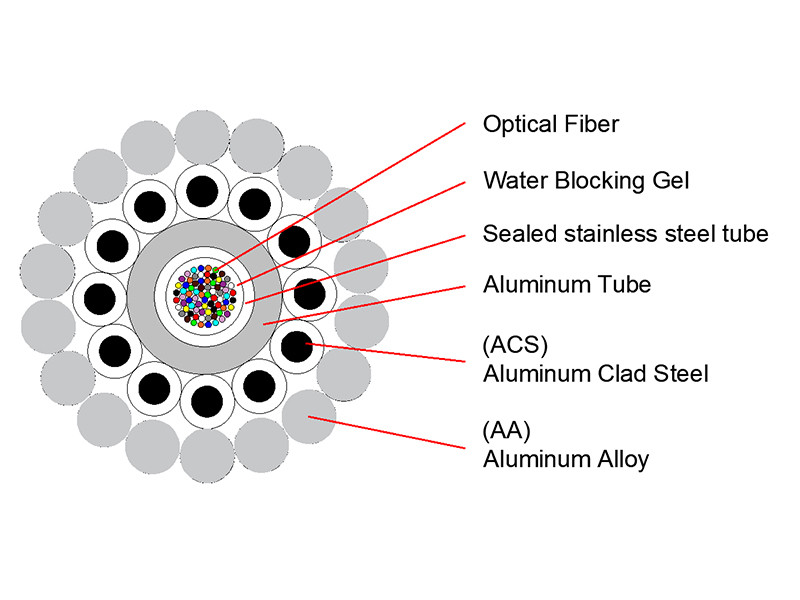

Centralna aluminiowa konstrukcja rur ze stali nierdzewnej zapewniająca doskonałą ochronę włókien, wytrzymałość mechaniczną i niezawodność długoterminową.
Parametry
OPGW z PBT Aluminium Tube
| Specyfikacja |
Liczba włókien |
Średnica ((mm) |
Masa (kg/km) |
RTS(KN) |
Krótkie połączenie ((KA2s) |
| |
|
|
|
|
|
| OPGW-113 ((87).9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| OPGW-70(81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66 ((79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77 ((72;36) |
36 |
12.7 |
503 |
72 |
67 |
OPGW Typowe wzory rury ze stali nierdzewnej
Typowa konstrukcja dla podwójnej warstwy:
| Specyfikacja |
Liczba włókien |
Średnica ((mm) |
Masa (kg/km) |
RTS(KN) |
Krótkie połączenie (KA2s) |
| OPGW-89[55]4;62.9] |
24 |
12.6 |
381 |
55.4 |
62.9 |
| OPGW-110[90.0;86.9] |
24 |
14 |
600 |
90 |
86.9 |
| OPGW-104[64]6;85.6] |
28 |
13.6 |
441 |
64.6 |
85.6 |
| OPGW-127[79]0;129.5) |
36 |
15 |
537 |
79 |
129.5 |
| OPGW-137[85.0;148.5) |
36 |
15.6 |
575 |
85 |
148.5 |
| OPGW-145[98.6;162.3] |
48 |
16 |
719 |
98.6 |
162.3 |
Typowy projekt dla trzech warstw:
| Specyfikacja |
Liczba włókien |
Średnica ((mm) |
Masa (kg/km) |
RTS(KN) |
Krótkie połączenie (KA2s) |
| OPGW-232[343].0;191.4) |
28 |
20.15 |
1696 |
343 |
191.4 |
| OPGW-254[116.5;554.6] |
36 |
21 |
889 |
116.5 |
554.6 |
| OPGW-347[366].9;687.7] |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| OPGW-282[358].7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
OPGW Typowe wzory centralnej rurki z stali nierdzewnej pokrytej AL
Typowa konstrukcja dla pojedynczej warstwy
| Specyfikacja |
Liczba włókien |
Średnica ((mm) |
Masa (kg/km) |
RTS(KN) |
Krótkie połączenie ((KA2s) |
| OPGW-80(82.3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| OPGW-7054.0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| OPGW-80(84.6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
Typowy projekt podwójnej warstwy
| Specyfikacja |
Liczba włókien |
Średnica ((mm) |
Masa (kg/km) |
RTS(KN) |
Krótkie połączenie ((KA2s) |
| OPGW-143 ((87).9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
OPGW Typowe konstrukcje centralnej rurki luźnej ze stali nierdzewnej
Typowa konstrukcja dla pojedynczej warstwy:
| Specyfikacja |
Liczba włókien |
Średnica (mm) |
Masa (kg/km) |
RTS (KN) |
Krótkie połączenie (KA2s) |
| OPGW-32 (((40.6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| OPGW-42(54.0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| OPGW-42(43.5;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| OPGW-54 ((55).9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| OPGW-61(73.7;175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| OPGW-61 ((55).1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| OPGW-68(80.8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| OPGW-75 (((54.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| OPGW-76 ((54).5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
Typowa konstrukcja dla podwójnej warstwy:
| Specyfikacja |
Liczba włókien |
Średnica (mm) |
Masa (kg/km) |
RTS (KN) |
Krótkie połączenie (KA2s) |
| OPGW-96(121.7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127(141.0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| OPGW-127(77.8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| OPGW-145(121.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| OPGW-163(138.2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| OPGW-163(99.9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| OPGW-183(109.7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| OPGW-183 ((118).4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
