opis produktu
Optyczny Przewód Uziemiający z Włóknami Światłowodowymi (OPGW)
Opis OPGW
Kabel optyczny OPGW integruje włókna światłowodowe wewnątrz przewodu uziemiającego napowietrznych linii wysokiego napięcia, tworząc bezpieczny i wydajny system komunikacji wzdłuż sieci energetycznej. Dzięki podwójnej roli uziemienia i transmisji danych, OPGW zapewnia zarówno ochronę systemu energetycznego, jak i niezawodną komunikację. Metalowa struktura przewodu zapewnia doskonałą wytrzymałość mechaniczną, stabilność i długą żywotność. W porównaniu z konwencjonalnymi instalacjami kabli optycznych, OPGW znacznie skraca czas budowy i całkowite koszty projektu. Jest szeroko stosowany w projektach przesyłu energii, podstacjach i inteligentnych systemach komunikacji sieci.
Charakterystyka i zalety kabla optycznego OPGW
-
Zaawansowana technologia rur ze stali nierdzewnej wypełnionych związkiem blokującym wodę dla maksymalnej ochrony włókien.
-
Wysoka wytrzymałość na rozciąganie i kompaktowa konstrukcja zapewniają trwałość w trudnych warunkach.
-
Niskie zakłócenia między siecią energetyczną a siecią komunikacyjną nawet w warunkach zwarcia.
-
Łatwa instalacja – kompatybilny ze standardowymi specyfikacjami przewodów uziemiających i może bezpośrednio zastąpić istniejące przewody uziemiające.
-
Doskonała odporność na wyładowania atmosferyczne i stabilna wydajność na długich odcinkach.
-
Ekonomiczne rozwiązanie do integracji komunikacji z infrastrukturą przesyłu energii.
Opis kabla OPGW
Zastosowanie
OPGW jest stosowany głównie w systemach komunikacji energetycznej wraz z powiązanymi akcesoriami. Obsługuje ochronę przekaźnikową, automatyczny monitoring i transmisję sygnału, gdy jest instalowany wzdłuż linii wysokiego napięcia.
Struktura

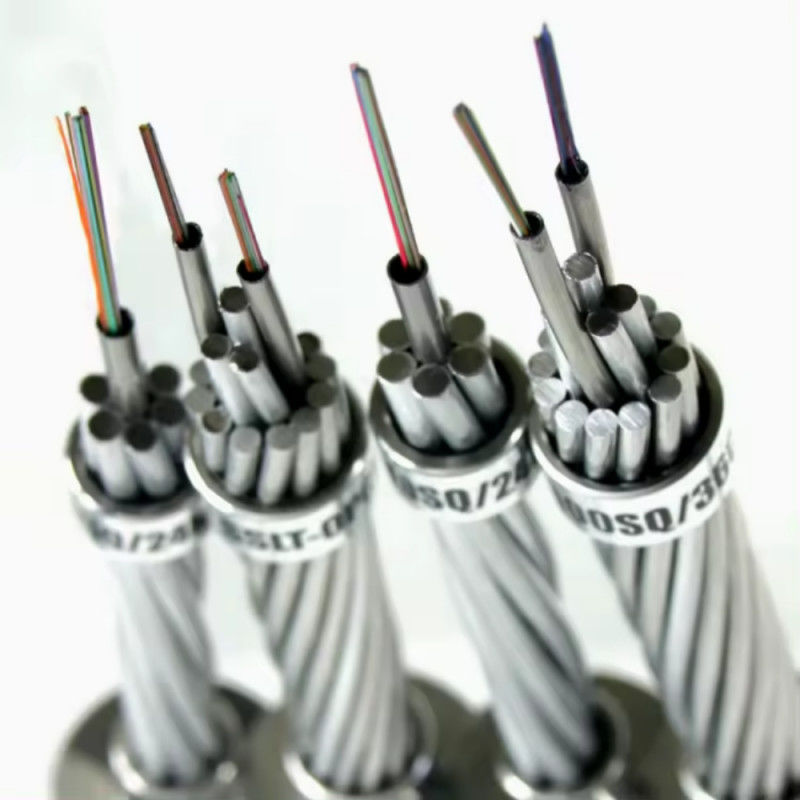

Skręcony optyczny przewód uziemiający (OPGW) jest produkowany z podwójnych lub potrójnych warstw drutów ze stali aluminiowanej (ACS) lub mieszanki drutów ACS i stopu aluminium. Jego konstrukcja jest zoptymalizowana tak, aby spełniać potrzeby nowoczesnych napowietrznych sieci energetycznych, zapewniając zarówno uziemienie elektryczne, jak i komunikację optyczną.
Opcje włókien
Liczba włókien
Zakres napięcia
Główne zastosowania
-
Szeroko stosowany w nowo budowanych napowietrznych liniach energetycznych
-
Idealny do projektów o dużej pojemności włókien i przesyłu ultrawysokiego napięcia (UHV)
-
Zapewnia uziemienie i ochronę odgromową, jednocześnie przenosząc prąd zwarciowy
Typowe projekty
Parametr
OPGW z rurą aluminiową PBT
| Specyfikacja |
Liczba włókien |
Średnica (mm) |
Waga (kg/km) |
RTS (KN) |
Zwarcie (KA2s) |
| |
|
|
|
|
|
| OPGW-113(87.9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| OPGW-70(81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66(79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77(72;36) |
36 |
12.7 |
503 |
72 |
67 |
Typowe projekty OPGW ze skręconą rurą ze stali nierdzewnej
Typowy projekt dla podwójnej warstwy:
| Specyfikacja |
Liczba włókien |
Średnica (mm) |
Waga (kg/km) |
RTS (KN) |
Zwarcie (KA2s) |
| OPGW-89[55.4;62.9] |
24 |
12.6 |
381 |
55.4 |
62.9 |
| OPGW-110[90.0;86.9] |
24 |
14 |
600 |
90 |
86.9 |
| OPGW-104[64.6;85.6] |
28 |
13.6 |
441 |
64.6 |
85.6 |
| OPGW-127[79.0;129.5] |
36 |
15 |
537 |
79 |
129.5 |
| OPGW-137[85.0;148.5] |
36 |
15.6 |
575 |
85 |
148.5 |
| OPGW-145[98.6;162.3] |
48 |
16 |
719 |
98.6 |
162.3 |
Typowy projekt dla potrójnej warstwy:
| Specyfikacja |
Liczba włókien |
Średnica (mm) |
Waga (kg/km) |
RTS (KN) |
Zwarcie (KA2s) |
| OPGW-232[343.0;191.4] |
28 |
20.15 |
1696 |
343 |
191.4 |
| OPGW-254[116.5;554.6] |
36 |
21 |
889 |
116.5 |
554.6 |
| OPGW-347[366.9;687.7] |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| OPGW-282[358.7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
Typowe projekty OPGW z centralną rurą ze stali nierdzewnej pokrytą AL
Typowy projekt dla pojedynczej warstwy
| Specyfikacja |
Liczba włókien |
Średnica (mm) |
Waga (kg/km) |
RTS (KN) |
Zwarcie (KA2s) |
| OPGW-80(82.3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| OPGW-70(54.0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| OPGW-80(84.6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
Typowy projekt dla podwójnej warstwy
| Specyfikacja |
Liczba włókien |
Średnica (mm) |
Waga (kg/km) |
RTS (KN) |
Zwarcie (KA2s) |
| OPGW-143(87.9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
Typowe projekty OPGW z centralną luźną rurą ze stali nierdzewnej
Typowy projekt dla pojedynczej warstwy:
| Specyfikacja |
Liczba włókien |
Średnica (mm) |
Waga (kg/km) |
RTS (KN) |
Zwarcie (KA2s) |
| OPGW-32(40.6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| OPGW-42(54.0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| OPGW-42(43.5;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| OPGW-54(55.9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| OPGW-61(73.7;175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| OPGW-61(55.1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| OPGW-68(80.8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| OPGW-75(54.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| OPGW-76(54.5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
Typowy projekt dla podwójnej warstwy:
| Specyfikacja |
Liczba włókien |
Średnica (mm) |
Waga (kg/km) |
RTS (KN) |
Zwarcie (KA2s) |
| OPGW-96(121.7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127(141.0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| OPGW-127(77.8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| OPGW-145(121.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| OPGW-163(138.2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| OPGW-163(99.9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| OPGW-183(109.7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| OPGW-183(118.4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
FAQ
1. Czy jesteście firmą handlową czy producentem?
Jesteśmy profesjonalnym producentem z ponad 10-letnim doświadczeniem, koncentrującym się na badaniach i rozwoju oraz produkcji kabli światłowodowych, kabli przyłączeniowych i przewodów krosowych. Nasza fabryka znajduje się w Guangzhou w Chinach i serdecznie zapraszamy do odwiedzenia nas.
2. Jak gwarantowana jest jakość produktu?
Każde włókno jest rygorystycznie testowane przed dostawą, aby zapewnić stabilną wydajność. Po potwierdzeniu ceny można dostarczyć bezpłatne próbki do kontroli jakości.
3. Czy akceptujecie małe zamówienia?
Tak, małe zamówienia są mile widziane. Wspieramy nowe projekty i rozumiemy, że biznes często zaczyna się od małych ilości.
4. Jaki jest czas dostawy?
Zazwyczaj 3–7 dni roboczych, w zależności od ilości zamówienia. Zapewniamy, że zorganizujemy wysyłkę zaraz po otrzymaniu płatności.
5. Czy możecie świadczyć usługi OEM?
Tak, usługa OEM jest dostępna. Możemy wydrukować Twoje logo na produktach i jesteśmy otwarci na Twoje pomysły dotyczące personalizacji.
