Zewnętrzny kabel światłowodowy SM G652D ADSS 72-rdzeniowy – 100 przęsło
Opis:

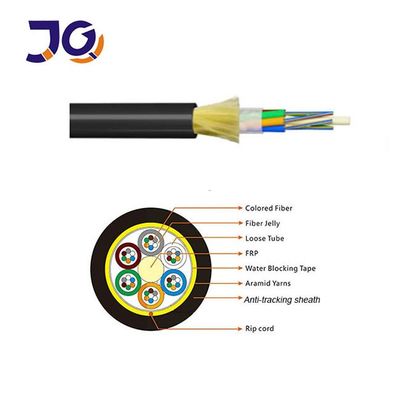

Kabel ADSS z luźną tubą, z włóknami 250μm w rurkach z tworzywa sztucznego o wysokim module, wypełnionych związkiem odpornym na działanie wody. Rurki są skręcone wokół centralnego elementu wzmacniającego FRP, pokryte wewnętrznym płaszczem PE, przędzami aramidowymi do wzmocnienia i wykończone płaszczem zewnętrznym PE lub AT.
Cechy:
Doskonałe parametry mechaniczne i temperaturowe
Odporne na hydrolizę, wytrzymałe luźne tuby
Wodoodporny związek wypełniający chroni włókna
Elastyczna i odporna na zgniatanie konstrukcja
Centralny element wzmacniający FRP
W pełni wypełniony rdzeń kabla dla wodoszczelności
Charakterystyka optyczna
| Pozycje | Jednostka | Specyfikacja | |
| G652D | |||
| Średnica pola modowego | 1310nm | um | 9.2±0.4 |
| 1550nm | um | 10.4±0.5 | |
| Średnica płaszcza | um | 124.8±0.7 | |
| Niekrągłość płaszcza | % | ≤0.7 | |
| Błąd koncentryczności rdzenia i płaszcza | um | ≤0.5 | |
| Średnica powłoki | um | 245±5 | |
| Niekrągłość powłoki | % | ≤6.0 | |
| Błąd koncentryczności płaszcza i powłoki | um | ≤12 | |
| Długość fali odcięcia kabla | nm | acc≤1260 | |
| Tłumienie (maks.) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
Dane techniczne
|
Przęsło: 100m |
Typ kabla |
72-rdzeniowy pojedynczy płaszcz ADSS |
|
strukturalny parametr |
Centralne elementy wzmacniające: FRP |
Średnica: 2.1mm |
|
Luźna tuba (wypełniona żelem) |
Średnica zewnętrzna: 1.8mm |
|
|
Wewnętrzny płaszcz PE |
Grubość: 0.9mm |
|
|
Zewnętrzny płaszcz PE |
Grubość: 1.8mm |
|
|
Techniczny parametr |
Średnica zewnętrzna kabla |
12.3mm |
|
Powierzchnia przekroju poprzecznego kabla |
95.03 mm2 |
|
|
Model włókna |
G.652D |
|
|
Waga kabla |
145kg/km |
|
|
Nominalna wytrzymałość na rozciąganie (RTS) |
10 kn |
|
|
Minimalne dopuszczalne naprężenie (MAT) |
4kn |
|
|
EDS |
3.2kn |
|
|
Moduł Younga |
12.1 kn/mm2 |
|
|
Współczynnik rozszerzalności cieplnej |
1.9 10-6/°C |
|
|
Odporność na zgniatanie |
Długotrwałe: 1100 n/100mm |
|
|
Krótkotrwałe: 2200 n/100mm |
||
|
Dopuszczalny promień gięcia |
Długotrwałe (podczas pracy) 220 mm |
|
|
Krótkotrwałe (podczas układania) 360 mm |
Struktura i specyfikacje techniczne ADSS-SJ (przęsło 50-500m)
|
Ref. Zewnętrzna Średnica (mm) |
Ref. Waga (kg/km) |
Zalecane dzienne maks. Praca Naprężenie (kN) |
Maks. Dopuszczalne Praca Naprężenie [kN) |
Zerwanie Strwałość (kN) |
Wytrzymałość Element CSA. (kN/mm2) |
Moduł Sprężystości CSA kNmm2)[ |
Ciepło Rozszerzalność Współczynnik (X10-6/K) |
Odpowiednie przęsło Metr ABICP |
||||
|
PE |
AT |
|
||||||||||
|
12.5 |
125 |
136 |
1.5 |
4 |
10 |
4.6 |
7.6 |
1.8 |
160 |
100 |
140 |
100 |
|
13.0 |
132 |
142 |
2.25 |
6 |
15 |
7.6 |
8.3 |
1.5 |
230 |
150 |
200 |
150 |
|
13.3 |
137 |
148 |
3.0 |
8 |
20 |
10.35 |
9.45 |
1.3 |
300 |
200 |
290 |
200 |
|
13.6 |
145 |
156 |
3.6 |
10 |
24 |
13.8 |
10.8 |
1.2 |
370 |
250 |
350 |
250 |
|
13.8 |
147 |
159 |
4.5 |
12 |
30 |
14.3 |
11.8 |
1.0 |
420 |
280 |
400 |
280 |
|
14.5 |
164 |
177 |
5.4 |
15 |
36 |
18.4 |
13.6 |
0.9 |
480 |
320 |
460 |
320 |
|
14.9 |
171 |
185 |
6.75 |
18 |
45 |
22.0 |
16.4 |
0.6 |
570 |
380 |
550 |
380 |
|
15.1 |
179 |
193 |
7.95 |
22 |
53 |
26.4 |
18.0 |
0.3 |
670 |
460 |
650 |
460 |
|
15.5 |
190 |
204 |
9.0 |
26 |
|60 |
32.2 |
19.1 |
0.1 |
750 |
530 |
750 |
510 |
Zastosowanie:
Odpowiedni do instalacji napowietrznej
Temperatura pracy: od -40℃ do +70℃
Opakowanie:
Eksportowy drewniany bęben, standardowa długość 1–4 km (dostępne długości niestandardowe)
Opcjonalne oznaczenia: nazwa firmy, waga, typ włókna, długość kabla
Dołączony raport z testów
FAQ:
Producent czy handlowiec? – Jesteśmy producentem z 10 letnim doświadczeniem w produkcji kabli światłowodowych, kabli abonenckich i patchcordów. Fabryka znajduje się w Guangzhou.
Jakość? – Wszystkie włókna są testowane przed dostawą. Dostępne są bezpłatne próbki.
Małe zamówienia? – Akceptowane; wspieramy nowe projekty.
Czas dostawy? – Zazwyczaj 3–7 dni roboczych, w zależności od ilości.
Usługa OEM? – Dostępna; drukowanie logo i niestandardowe pomysły są obsługiwane.
