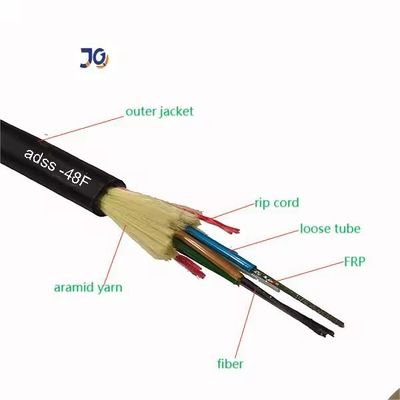

Wykonanie całkowicie dielektrycznego samopodtrzymującego się urządzenia
Duża wydajność mechaniczna i termiczna
Rurka luźna odporna na hydrolizę
100% rdzenia wypełnione do blokowania wody
Armaty z przędzy aramidowej o wysokiej wytrzymałości na rozciąganie
Doskonała odporność i elastyczność
Własność centralna FRP
Instalacja lotnicza (ADSS)
Długotrwałe linie łączności powietrznej
Komunikacja linii elektroenergetycznych, w których nie są dozwolone metalowe elementy
Zakres temperatury:-40°C ~ +70°C
Charakterystyka optyczna
| Pozycje | Jednostka | Specyfikacja | |
| G652D | |||
| Prężnica pola trybu | 1310 nm | - Tak. | 9.2±0.4 |
| 1550 nm | - Tak. | 10.4±0.5 | |
| Średnica okładzin | - Tak. | 124.8±0.7 | |
| Nieokrągłość powłoki | % | ≤0.7 | |
| Błąd w koncentryczności okładzin rdzenia | - Tak. | ≤0.5 | |
| Średnica powłoki | - Tak. | 245±5 | |
| Nieokrągłość powłoki | % | ≤6.0 | |
| Błąd koncentryczności powłoki | - Tak. | ≤12 | |
| Długość fali odcięcia kabla | nm | acc≤1260 | |
| Zmniejszenie (maks.) | 1310 nm | dB/km | ≤0.36 |
| 1550 nm | dBkm | ≤0.22 | |
Dane techniczne
|
Przedział: 100 m |
poniżej 110kv |
24 rdzenia |
|
strukturalne parametry |
Komponenty centralnej wytrzymałości: FRP |
Średnica: 1,5 mm |
|
Rurka luźna (pełniona galaretką) |
Średnica zewnętrzna10,8 mm |
|
|
Wewnętrzna osłona PE |
Grubość: 0,9 mm |
|
|
obudowa zewnętrzna PE |
Grubość:10,8 mm |
|
|
Techniczne parametry |
średnica zewnętrzna kabla |
100,0 mm |
|
powierzchnia przekroju kablowego |
950,03 mm2 |
|
|
Model włókna |
G.652D |
|
|
Waga kabla |
85 kg/km |
|
|
Wskaźnik wytrzymałości na rozciąganie (RTS) |
10 kn |
|
|
Minimum dozwolone napięcie (MAT) |
4kn |
|
|
EDS |
3.2kn |
|
|
Moduł Younga |
70,8 kn/mm2 |
|
|
Współczynnik rozszerzenia cieplnego |
1.810-6/°C |
|
|
Odporność na krąg |
Długoterminowe: 1100 n/100 mm |
|
|
krótkoterminowe:200 n/100 mm |
||
|
Powierzchnia zakręcenia |
Długotrwałe (podczas jazdy) 220 mm |
|
|
Krótkoterminowe (w przypadku układania) 360 mm |
4-144 rdzenia kablu optycznego ADSS
|
Włókna liczyć |
Struktura |
Włókna na rurkę |
Rurka luźna średnica (mm) |
Średnica CSM /prężnica podkładki ((mm) |
Gęstość nominalna z płaszcza zewnętrznego ((mm) |
Średnica kabla (mm) |
Kabel Waga (kg/km) |
| 4 | 1+6 | 4 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 81 |
| 6 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 81 |
| 8 | 1+6 | 4 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 82 |
| 12 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 82 |
| 24 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 83 |
| 36 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 84 |
| 48 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1.7 | 11.1±0.5 | 93 |
| 72 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1.7 | 11.1±0.5 | 95 |
| 96 | 1+8 | 12 | 2.2±0.1 | 3.0/3.9 | 1.7 | 12.5±0.5 | 122 |
| 144 | 1+12 | 12 | 2.2±0.1 | 3.5/6.4 | 1.7 | 15.5±0.5 | 185 |
Szczegóły opakowania
| Rodzaj kabla | Bębelki | ||||
| Wysokość w mm | Szerokość (mm) | Średnica wewnętrzna (mm) |
Długość (km) |
Rodzaj bębna | |
| ADSS-4 | 900 | 760 | 500 | 2 | Bębelki z drewna sklejkowego |
| ADSS-6 | 900 | 760 | 500 | 2 | Bębelki z drewna sklejkowego |
| ADSS-8 | 900 | 760 | 500 | 2 | Bębelki z drewna sklejkowego |
| ADSS-12 | 900 | 760 | 500 | 2 | Bębelki z drewna sklejkowego |
| ADSS-24 | 900 | 760 | 500 | 2 | Bębelki z drewna sklejkowego |
| ADSS-36 | 900 | 760 | 500 | 2 | Bębelki z drewna sklejkowego |
| ADSS-48 | 950 | 760 | 500 | 2 | Bębelki z drewna sklejkowego |
| ADSS-72 | 950 | 760 | 500 | 2 | Bębelki z drewna sklejkowego |
| ADSS-96 | 1000 | 760 | 500 | 2 | Bębelki z drewna sklejkowego |
| ADSS-144 | 1200 | 760 | 500 | 2 | Bębelki z drewna sklejkowego |
Częste pytania
1Jest pan firmą handlową czy producentem?
Jesteśmy profesjonalnym producentem z 10+ lat doświadczenia w zakresie badań i rozwoju oraz produkcji kabla światłowodowego, kabla kroplowego i przewodu patch. Nasza fabryka znajduje się w Guangzhou w Chinach..
2Jak wygląda jakość twoich produktów?
Wszystkie włókna są testowane w 100% przed dostawą. Po potwierdzeniu ceny można dostarczyć bezpłatne próbki do oceny jakości.
3Przyjmujecie małe zamówienia?
Tak, małe zamówienia są mile widziane, wspieramy nowych klientów i nowe projekty.
4Jaki jest czas dostawy?
Zazwyczaj 3 ̇7 dni roboczych w zależności od ilości zamówienia.
5Czy oferujesz usługi OEM?
Tak, OEM / ODM jest dostępne. Możemy wydrukować Twoje logo na produkcie, a niestandardowe projekty są mile widziane.
