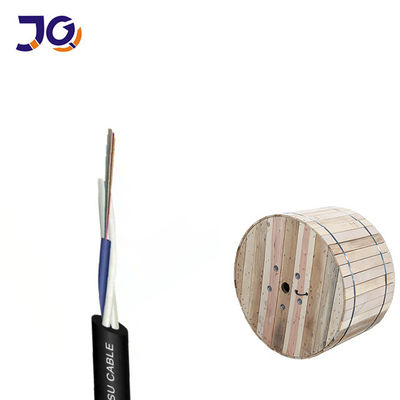

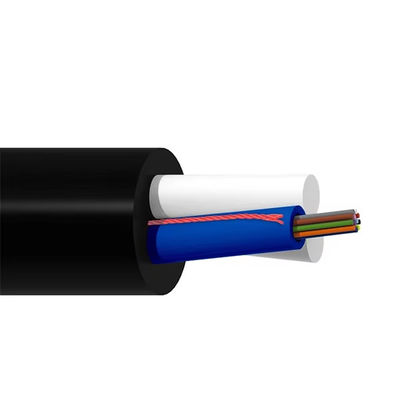

ASU80 to niepancerny, samonośny kabel światłowodowy jednomodułowy. Włókna optyczne umieszczone są w luźnej tubie buforowej. Rdzeń kabla wypełniony jest żelem zapobiegającym wnikaniu i migracji wody i pokryty czarnym płaszczem zewnętrznym z polietylenu. Dwa wbudowane elementy wzmacniające z FRP lub metalu zapewniają wymaganą wytrzymałość na rozciąganie do instalacji napowietrznej.
Mały rozmiar i lekka konstrukcja ułatwiająca obsługę i instalację
Dwa elementy wzmacniające z FRP zapewniają doskonałą wytrzymałość na rozciąganie
Struktura wypełniona żelem lub bez żelu zapewnia niezawodną wodoodporność
Niski koszt przy dużej pojemności włókien
Stabilna wydajność dla zewnętrznych sieci komunikacyjnych
Instalacja napowietrzna na krótkich odcinkach
Instalacja w rurach
Wdrożenie FTTH i sieci dostępowej
Charakterystyka optyczna
| Pozycje | Jednostka | Specyfikacja | |
| G652D | |||
| Średnica pola modowego | 1310nm | um | 9.2±0.4 |
| 1550nm | um | 10.4±0.5 | |
| Średnica płaszcza | um | 124.8±0.7 | |
| Nieregularność płaszcza | % | ≤0.7 | |
| Błąd koncentryczności rdzenia i płaszcza | um | ≤0.5 | |
| Średnica powłoki | um | 245±5 | |
| Nieregularność powłoki | % | ≤6.0 | |
| Błąd koncentryczności płaszcza i powłoki | um | ≤12 | |
| Długość fali odcięcia kabla | nm | acc≤1260 | |
| Tłumienie (maks.) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dB/km | ≤0.22 | |
Parametr techniczny
Rdzeń kabla |
Jednostka | 2F | 4F | 6F | 8F | 10F | 12F |
| Liczba tub | 1 | 1 | 1 | 1 | 1 | 1 | |
| Liczba włókien | rdzeń | 2 | 4 | 6 | 8 | 10 | 12 |
| Liczba włókien w tubie | rdzeń | 2 | 4 | 6 | 8 | 10 | 12 |
| Średnica kabla | mm | 7.0mm±0.2 | 0.8±0.2 | ||||
| Waga kabla | kg/km | 40±10 | 45±10 | ||||
| Dopuszczalna wytrzymałość na rozciąganie | N | Rozpiętość=80,1.5*P | |||||
| Dopuszczalna odporność na zgniatanie | N | 1000N | |||||
| Temperatura pracy | ℃ | -20℃ do +65℃ | |||||
Prawdziwa Fabryka
ASU80 to niepancerny, samonośny kabel światłowodowy jednomodułowy z luźną tubą, przeznaczony do instalacji napowietrznej i w rurach na krótkich odcinkach.
Jest on stosowany głównie w sieciach dostępowych FTTH, liniach napowietrznych na krótkich odcinkach i instalacjach w rurach.
Nie, ASU80 to kabel niepancerny z elementami wzmacniającymi z FRP lub metalu do podtrzymywania naprężenia.
Dostępne są zarówno struktury wypełnione żelem, jak i bez żelu, z dobrą wodoodpornością.
Obsługiwane są włókna jednomodowe, takie jak G652D, G657A1 i G657A2.
Tak, można dostosować liczbę włókien, materiał płaszcza, nadruk i usługę OEM.
