12-rdzeniowy kabel światłowodowy ADSS jednomodowy G652D samonośny napowietrzny
Cechy produktu
Zastosowania
Struktura i specyfikacje techniczne
1. ADSS z pojedynczą osłoną
| liczba włókien | struktura | włókna na tubę |
średnica luźnej tuby (MM) |
średnica FRP/podkładki (mm) | Grubość osłony zewnętrznej (mm) | Odn. Zewnętrzna Średnica (mm) |
Odn. Waga (kg/km) |
|
| Osłona PE | Osłona AT | |||||||
| 4 | 1+5 | 4 | 1,95 | 2,0/2,0 | 1,7±0,1 | 9,8 | 80 | 90 |
| 6 | 1+5 | 6 | 1,95 | 2,0/2,0 | 1,7±0,1 | 9,8 | 80 | 90 |
| 8 | 1+5 | 4 | 1,95 | 2,0/2,0 | 1,7±0,1 | 9,8 | 80 | 90 |
| 12 | 1+5 | 6 | 1,95 | 2,0/2,0 | 1,7±0,1 | 9,8 | 80 | 90 |
| 24 | 1+5 | 6 | 2,0 | 2,0/2,0 | 1,7±0,1 | 9,8 | 85 | 95 |
| 48 | 1+5 | 12 | 2,0 | 2,0/2,0 | 1,7±0,1 | 10,0 | 88 | 98 |
| 72 | 1+6 | 12 | 2,2 | 2,0/2,0 | 1,7±0,1 | 10,5 | 98 | 108 |
| 96 | 1+8 | 12 | 2,2 | 2,0/3,4 | 1,7±0,1 | 12,0 | 122 | 135 |
| 144 | 1+12 | 12 | 2,2 | 3,0/7,2 | 1,7±0,1 | 15,2 | 176 | 189 |
Wskazówka: wszystkie specyfikacje w powyższej tabeli są danymi przybliżonymi, aby uzyskać więcej szczegółowych specyfikacji,
prosimy o kontakt z naszymi sprzedawcami.
2. ADSS z podwójną osłoną
| liczba włókien | struktura | włókna na tubę |
średnica luźnej tuby (MM) |
średnica FRP/podkładki (mm) | Grubość osłony zewnętrznej (mm) | Odn. Zewnętrzna Średnica (mm) |
Odn. Waga (kg/km) |
|
| Osłona PE | Osłona AT | |||||||
| 4 | 1+5 | 4 | 1,9 | 2,0/2,0 | 1,7±0,1 | 12,0 | 125 | 135 |
| 6 | 1+5 | 6 | 1,9 | 2,0/2,0 | 1,7±0,1 | 12,0 | 125 | 135 |
| 8 | 1+5 | 4 | 1,9 | 2,0/2,0 | 1,7±0,1 | 12,0 | 125 | 135 |
| 12 | 1+5 | 6 | 1,9 | 2,0/2,0 | 1,7±0,1 | 12,0 | 125 | 135 |
| 24 | 1+5 | 6 | 2,0 | 2,0/2,0 | 1,7±0,1 | 12,0 | 128 | 138 |
| 48 | 1+5 | 12 | 2,0 | 2,0/2,0 | 1,7±0,1 | 12,5 | 130 | 140 |
| 72 | 1+6 | 12 | 2,2 | 2,0/2,0 | 1,7±0,1 | 13,2 | 145 | 155 |
| 96 | 1+8 | 12 | 2,2 | 2,0/3,4 | 1,7±0,1 | 14,5 | 185 | 195 |
| 144 | 1+12 | 12 | 2,2 | 3,0/7,2 | 1,7±0,1 | 16,5 | 212 | 228 |
Wskazówka: wszystkie specyfikacje w powyższej tabeli są danymi przybliżonymi, aby uzyskać więcej szczegółowych specyfikacji,
prosimy o kontakt z naszymi sprzedawcami.
|
Typ włókna |
Tłumienie (+20°C) |
Pasmo |
Długość fali odcięcia kabla optycznego |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| G.652 | --- | --- | ≤0,36dB/km | ≤0,22dB/km | --- | --- | ≤1260nm |
| G.655 | --- | --- | ≤0,40dB/km | ≤0,23dB/km | --- | --- | ≤1450nm |
| 50/125µm | ≤3,3dB/km | ≤1,2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | --- |
| 62,5/125µm | ≤3,5dB/km | ≤1,2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | --- |
Szczegółowe zdjęcie pokazuje
kabel światłowodowy ADSS z pojedynczą osłoną

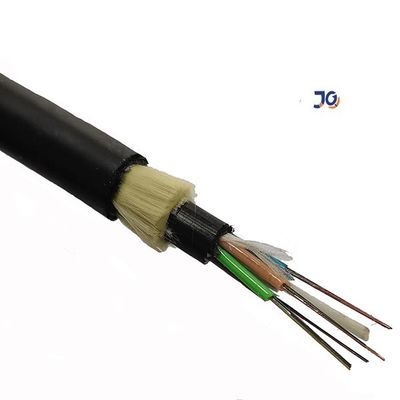

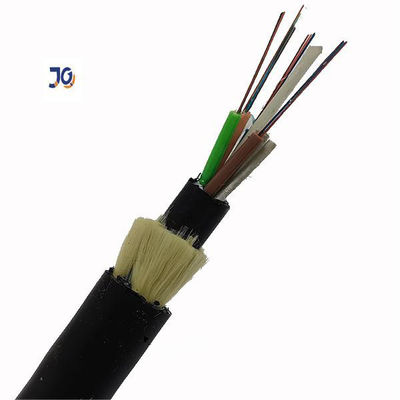

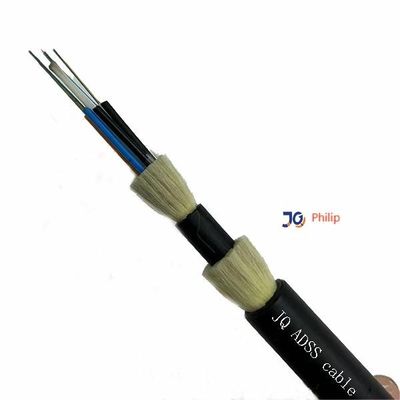

kabel światłowodowy ADSS z podwójną osłoną
Pakowanie:
FAQ
1. Co to jest kabel światłowodowy ADSS?
Kabel ADSS (All-Dielectric Self-Supporting) to niemetaliczny kabel światłowodowy przeznaczony do instalacji napowietrznej bez linki nośnej.
2. Ile włókien zawiera ten kabel?
Ten kabel zawiera 12 jednomodowych włókien optycznych o specyfikacji 9/125µm G652D.
3. Gdzie można zainstalować kabel światłowodowy ADSS?
Jest on głównie używany do napowietrznej instalacji na liniach energetycznych, słupach telekomunikacyjnych i zewnętrznych sieciach napowietrznych.
4. Jakie są zalety kabla ADSS?
Jest lekki, odporny na korozję, łatwy w instalacji i nadaje się do zewnętrznych sieci komunikacyjnych na duże odległości.
5. Czy ten kabel nadaje się do projektów FTTH lub FTTX?
Tak, kable ADSS są szeroko stosowane w instalacjach sieci FTTH i FTTX wymagających niezawodnej zewnętrznej transmisji światłowodowej.
