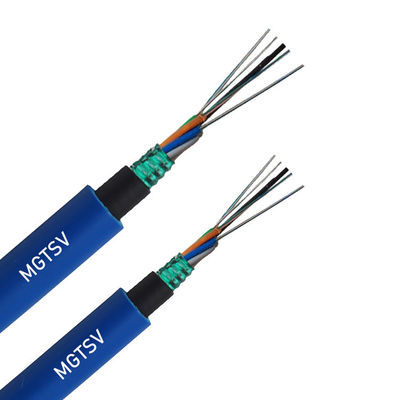

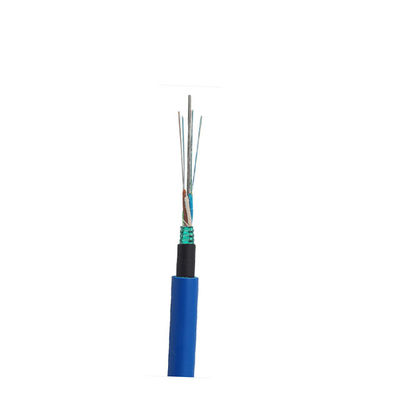

Kabel światłowodowy MGTSV do zastosowań górniczych, ognioodporny, opancerzony
Cechy produktu
Wytrzymała tuba luźna z wypełnieniem żelowym dla niezawodnej ochrony włókien
Centralny element wzmacniający ze stalowego drutu dla zwiększonej trwałości
Warstwa pancerza PSP zapewniająca silną odporność na zgniatanie i gryzonie
Pełne blokowanie wody w rdzeniu kabla dla doskonałej ochrony przed wilgociącią
Niebieska osłona PVC o właściwościach ognioodpornych dla bezpiecznego użytkowania w środowiskach górniczych
Scenariusze zastosowań
Podziemne systemy komunikacji górniczej
Sieci światłowodowe w szybach i tunelach kopalnianych
Instalacje w trudnych warunkach przemysłowych
Podziemne sieci kanałowe i monitorowania bezpieczeństwa
|
Nazwa produktu
|
Kabel światłowodowy MGTSV
|
|
Miejsce pochodzenia
|
Guangdong, Chiny
|
|
Numer modelu
|
MGTSV
|
|
Nazwa marki
|
JQ/ Jiqian/ Dostosuj |
|
Typ włókna
|
Jednomodowe ITU-T G652D
|
|
Liczba włókien
|
2-288 rdzeni
|
|
Element wzmacniający
|
Centralny drut stalowy/ FRP
|
|
Materiał osłony
|
Osłona ognioodporna
|
|

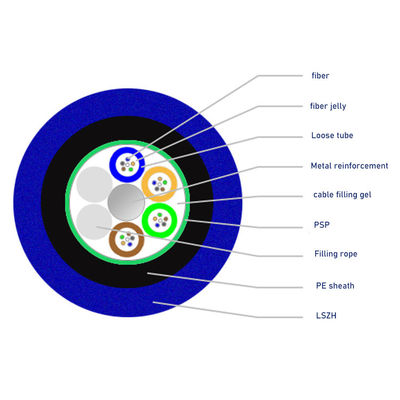

Struktura kabla
|
Luźna tuba skręcana
|
|
Certyfikat
|
ISO9001/CE/RoHS/CE
|
|
Temperatura przechowywania
|
-40°C do +70°C
|
|
Zastosowanie
|
Kanał/ Powietrzny
|
Charakterystyka optyczna
| Pozycje | Jednostka | Specyfikacja | |
| G652D | |||
| Średnica pola modowego | 1310nm | µm | 9.2±0.4 |
| 1550nm | µm | 10.4±0.5 | |
| Średnica płaszcza | µm | 124.8±0.7 | |
| Niewspółosiowość płaszcza | µm | ≤0.7 | |
| Błąd współosiowości rdzeń-płaszcz | µm | ≤0.5 | |
| Średnica powłoki | µm | 245±500/1500 | |
| Niewspółosiowość powłoki | µm | ≤6.0 | |
| Błąd współosiowości płaszcz-powłoka | µm | ≤500/1500 | |
| Długość fali odcięcia kabla | nm | ≤1260 | |
| Tłumienie (maks.) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dB/km | ≤0.22 | |
Dane techniczne
| Typ kabla |
Włókno Liczba |
Tuba +Wypełnienie |
Kabel Średnica mm |
Kabel Waga kg/km |
Wytrzymałość na rozciąganie Długoterminowa/ Krótkoterminowa N Odporność na zgniatanie |
Długoterminowa/ Krótkoterminowa N/100m Promień gięcia statyczny/ dynamiczny mm MGTSV-2~6 |
2~60 5 12.2 |
|
156 |
1000/2000 | 500/1500 | 15D/30D | MGTSV-62~72 | 62~72 | 1/2/3/4/5 km w jednym drewnianym bębnie, | dni dostawy: 5-8 dni roboczych |
| 210 | 1750/3500 | 500/1500 | 15D/30D | MGTSV-74~96 | Pakowanie i dostawa | 1/2/3/4/5 km w jednym drewnianym bębnie, | dni dostawy: 5-8 dni roboczych |
| 242 | 1750/3500 | 500/1500 | 15D/30D | MGTSV-98~120 | Pakowanie i dostawa | 1/2/3/4/5 km w jednym drewnianym bębnie, | dni dostawy: 5-8 dni roboczych |
| 280 | 1750/3500 | 500/1500 | 15D/30D | MGTSV-122~144 | Pakowanie i dostawa | 1/2/3/4/5 km w jednym drewnianym bębnie, | dni dostawy: 5-8 dni roboczych |
| 320 | 1750/3500 | 500/1500 | 15D/30D | Zdjęcie produktu | Pakowanie i dostawa | 1/2/3/4/5 km w jednym drewnianym bębnie, | dni dostawy: 5-8 dni roboczych |
| 320 | 1750/3500 | 500/1500 | 15D/30D | Zdjęcie produktu | Pakowanie i dostawa | 1/2/3/4/5 km w jednym drewnianym bębnie, | dni dostawy: 5-8 dni roboczych |
FAQ
– Kabel światłowodowy MGTSV do zastosowań górniczych
1. Do czego służy kabel światłowodowy MGTSV? Jest on głównie używany w podziemnych systemach komunikacji górniczej, tunelach i sieciach monitorowania przemysłowego.
2. Czy kabel jest ognioodporny? Tak, kabel posiada zewnętrzną osłonę PVC o właściwościach ognioodpornych, zaprojektowaną do bezpiecznego użytkowania w środowiskach górniczych.
3. Czy kabel posiada ochronę przed wilgocią?
Tak, posiada luźne tuby wypełnione żelem i materiały blokujące wodę, zapobiegające przenikaniu wilgoci i wody.
4. Czy kabel jest odporny na uszkodzenia mechaniczne?
Tak, warstwa pancerza PSP i stalowy element wzmacniający zapewniają silną odporność na zgniatanie i uderzenia.
5. Jakie są dostępne liczby włókien?
Kable MGTSV są dostępne w wielu liczbach włókien, w zależności od wymagań projektu.
6. Czy wspieracie dostosowanie OEM?
Tak, oferujemy rozwiązania OEM i niestandardowe, w tym liczbę włókien, strukturę kabla i opakowanie.
