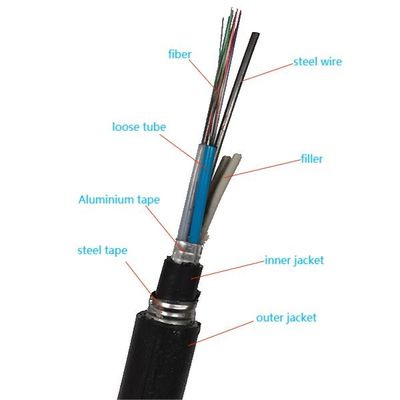

GYTA53 24 36 48 Kabel optyczny z napędem optycznym
Charakterystyka optyczna
| Pozycje | Jednostka | Specyfikacja | |
| G652D | |||
| Prężnica pola trybu | 1310 nm | - Tak. | 9.2±0.4 |
| 1550 nm | - Tak. | 10.4±0.5 | |
| Średnica okładzin | - Tak. | 124.8±0.7 | |
| Nieokrągłość powłoki | % | ≤0.7 | |
| Błąd w koncentryczności okładzin rdzenia | - Tak. | ≤0.5 | |
| Średnica powłoki | - Tak. | 245±5 | |
| Nieokrągłość powłoki | % | ≤6.0 | |
| Błąd koncentryczności powłoki | - Tak. | ≤12 | |
| Długość fali odcięcia kabla | nm | acc≤1260 | |
| Zmniejszenie (maks.) | 1310 nm | dB/km | ≤0.36 |
| 1550 nm | dBkm | ≤0.22 | |
Parametry techniczne
|
Włókna
Hrabia. |
Nazwa
Średnica (mm) |
Nazwa
Waga (kg/km) |
Dopuszczalne obciążenie napędowe
(N) |
Dopuszczalna odporność na rozbicie
(N/100 mm) |
||
|
Krótkoterminowe
|
Długoterminowe
|
Krótkoterminowe
|
Długoterminowe
|
|||
|
2 ~ 30
|
13.2
|
162
|
3000
|
1000
|
3000
|
1000
|
|
32 do 48
|
13.8
|
175
|
3000
|
1000
|
3000
|
1000
|
|
50 ~ 72
|
14.6
|
205
|
3000
|
1000
|
3000
|
1000
|
|
74~96
|
16.0
|
230
|
3000
|
1000
|
3000
|
1000
|
|
98~144
|
17.6
|
285
|
3000
|
1000
|
3000
|
1000
|
|
>144
|
Wypłacalne na żądanie klienta
|
|||||
| Rodzaj kabla | Bębelki | ||||
|
Wysokość (mm) |
Szerokość (mm) |
Średnica wewnętrzna (mm) |
Długość (km) |
Rodzaj bębna | |
| GYTA53-12 | 950 | 760 | 400 | 2 | Drzewne bębny |
| GYTA53-24 | 950 | 760 | 400 | 2 | Drzewne bębny |
| GYTA53-48 | 1100 | 760 | 500 | 2 | Drzewne bębny |
| GYTA53-96 | 1200 | 760 | 500 | 2 | Drzewne bębny |
Opakowanie
1/2/3/4km lub na zamówienie długość eksportu drewniany bęben
