96 Rdzeń powietrzny samonośny Fig 8 struktura GYTC8S z przewodem przesyłającym kabel optyczny
Osoba kontaktowa : JQ CABLE
Numer telefonu : +8618122383351
WhatsApp : +8618122383351
| Minimalne zamówienie : | 1 km | Szczegóły pakowania : | Drewniany bęben |
|---|---|---|---|
| Czas dostawy : | 5-8 dni roboczych | Zasady płatności : | L / C, T / T, Western Union |
| Miejsce pochodzenia: | Guangzhou, Chiny | Nazwa handlowa: | JQ/OEM |
|---|---|---|---|
| Orzecznictwo: | ISO9001 | Numer modelu: | GYTC8S-24B1 |
|
Szczegóły informacji |
|||
| Rodzaj włókna: | G652D | Liczba włókien: | 2-144 rdzenie |
|---|---|---|---|
| Długość: | 2 km lub dostosowany | Numer modelu: | GYTC8S |
| kolor: | czarny | Drut komunikacyjny: | 1.0 * 7 stalowy drut splatany |
| Podanie: | Antena, nad głową | Struktura: | Rysunek 8 kabel |
| Rodzaj: | Jednomodowy i wielomodowy | temperatura robocza: | -40 ~ + 60 ° C |
| Podkreślić: | ISO9001 Rysunek 8 Kabel światłowodowy,24-żyłowy kabel światłowodowy GYTC8S,24-żyłowy kabel światłowodowy GYTC8S |
||
opis produktu

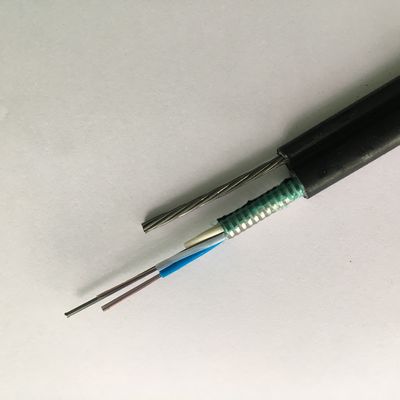

24 Rdzeń Rysunek 8 Samonośny opancerzony zewnętrzny kabel światłowodowy GYTC8S
Opis produktu

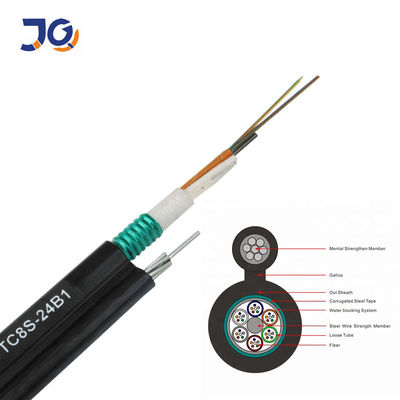

Włókna o średnicy 250 µm są umieszczone w luźnej tubie wykonanej z tworzywa sztucznego o wysokim module sprężystości.Rury są wypełnione wodoodporną masą szpachlową.Stalowy drut jest umieszczany w środku rdzenia jako metalowy element wzmacniający.Rury (i wypełniacze) są splecione wokół elementu wzmacniającego w zwarty i okrągły rdzeń kabla.Wokół rdzenia kabla umieszczona jest blacha falista, która jest wypełniona masą szpachlową w celu ochrony przed wnikaniem wody.Ta część kabla wraz z żyłami skrętki, jako część nośna, jest zakończona osłoną z polietylenu (PE), która ma być strukturą fig. 8.
funkcje
1, Wysoka wytrzymałość na rozciąganie skręconych drutów spełnia wymagania samonośności i zmniejsza koszty instalacji
2, Dobra wydajność mechaniczna i temperaturowa
3, luźna rura o wysokiej wytrzymałości, która jest odporna na hydrolizę
4, Specjalna mieszanka wypełniająca tuby zapewnia krytyczną ochronę włókna
5, W celu zapewnienia wodoszczelności kabla podejmowane są następujące środki:
--- Drut stalowy używany jako centralny element wzmacniający
--- Luźna masa wypełniająca tuby
--- 100% wypełnienie rdzenia kabla
--- PSP zwiększająca odporność na wilgoć
Charakterystyka optyczna
| Przedmiotów | Jednostka | Specyfikacja | |
| G652D | |||
| Średnica pola trybu | 1310nm | um | 9.2±0,4 |
| 1550nm | um | 10.4±0.5 | |
| Średnica okładziny | um | 124,8±0,7 | |
| Nieokrągłość okładziny | % | ≤0,7 | |
| Błąd koncentryczności rdzenia-okładziny | um | ≤0.5 | |
| Średnica powłoki | um | 245±5 | |
| Nieokrągłość powłoki | % | ≤6.0 | |
| Błąd koncentryczności okładziny-powłoki | um | ≤12 | |
| Długość fali odcięcia kabla | nm | acc≤1260 | |
| Tłumienie (maks.) | 1310nm | dB / km | ≤0.36 |
| 1550nm | dBkm | ≤0,22 | |
Parametry techniczne
| Model włókna | G.652D | ||
| Projekt (element wytrzymałościowy + rura i wypełniacz) | 1 + 5 | ||
| CentralStrengthMember | Materiał | Stalowy drut | |
| Średnica (+0,05) mm | 1.5 | ||
| LooseTube | Materiał | PBT | |
| Średnica (+0,06) mm | 2 | ||
| Grubość (+0,03) mm | 0.32 | ||
| TheMax.CoreNO./Tube | 12 | ||
| Lina wypełniająca | Materiał | LDPE | |
| Kolor | Biały | ||
| Średnica (+0,06) mm | 2.1 | ||
| Członek Strand Strength | Materiał | Stal galwanizowana | |
| Rodzaj | φ0,9x3 | ||
| Warstwa zbroi | Materiał | Taśma stalowa | |
| OuterSheath① | Materiał | MDPE | |
| Grubość (+0,03) mm | 1. | ||
| OuterSheath① | Materiał | MDPE | |
| Grubość (40,03) mm | 1.8 | ||
| Średnica kabla (土 0,2) mm | 9,5 * 17,8 (nominalnie) | ||
| CableWeight (+10) kg / km | 160 (nominalna) | ||
| Min. Instalacja / N | 1500 | ||
| Osłabienie | 1310nm | 0,35 dB / KM | |
| 1550nm | 0,21 dB / KM | ||
| Min. Promień gięcia | Bez napięcia | 10,0 * Kabelφ | |
| Pod maksymalnym naprężeniem | 20.0xCableφ | ||

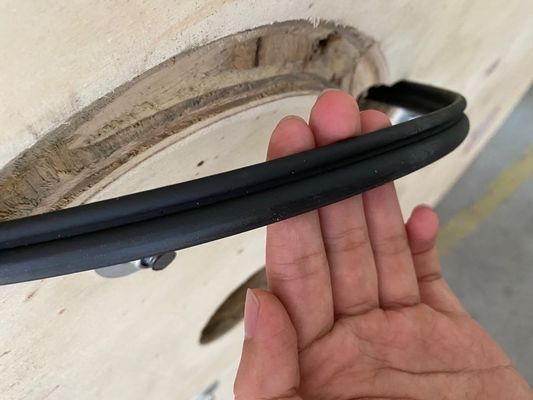

Pokaz obrazów
FAQ
1. czy jesteś prawdziwym producentem?
Tak.Jesteśmy prawdziwym producentem z 10-letnią historią.
2. czy akceptujesz małe zamówienie?
Tak, małe zamówienie jest dostępne. Wspieramy nowy projekt naszych klientów, ponieważ wiemy, że biznes zawsze pochodzi z małego zamówienia.
3. jaki jest twój okres gwarancji?
25 lat na kabel światłowodowy
4. jaki jest twój czas dostawy?
Zwykle w ciągu 3-5 dni roboczych
5. A co z twoją roczną zdolnością produkcyjną?
Zewnętrzny / wewnętrzny kabel światłowodowy, nasza roczna produkcja wynosi 6 000 000 KM;
Kabel FTTH / FTTX / FTTA, jest to 6 000 000 KM rocznie;
Patch cord / pigtaile, to 12 400 000 sztuk rocznie.
6. czy możesz dostarczać niestandardowe produkty i logo?
-Tak.Dostarczamy usługi OEM i ODM.Możesz przesłać nam swój rysunek.
