opis produktu

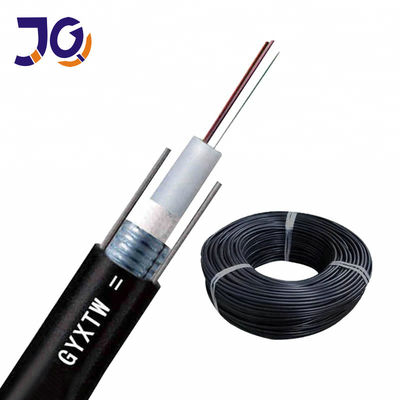

kabel światłowodowy typu GYTW 12-żyłowy ze stalą zbrojoną

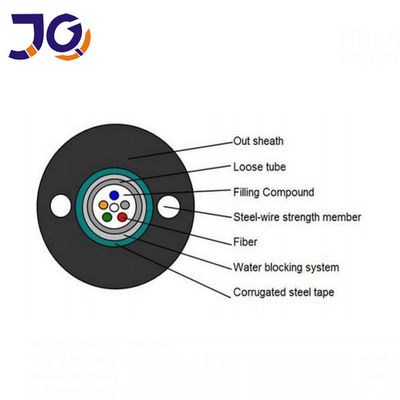

Opancerzony kabel światłowodowy Uni-Tube Single Jacket / Single Armor z włóknami umieszczonymi w luźnej tubie buforowej.Rdzeń kabla jest chroniony pancerzem z blachy falistej i przykryty czarną polietylenową osłoną.Dwa osadzone druty stalowe zapewniają pożądane napięcie
Charakterystyka produktu
• Materiał luźnej rury ma dobre właściwości mechaniczne i charakterystykę temperaturową
• Materiał luźnej tuby ma dobrą odporność na hydrolizę i wysoką wytrzymałość
• Rurka jest wypełniona specjalnym wypełniaczem, który zapewnia krytyczną ochronę włókna
• Dobra odporność na nacisk boczny i miękkość
• Podwójnie chromowana taśma stalowa pokryta tworzywem sztucznym (PSP) poprawia odporność kabli optycznych na wilgoć
• Dwa równoległe druty stalowe zapewniają wystarczającą wytrzymałość na rozciąganie
• Mała średnica, niewielka waga, łatwa do układania
Kabel Parametry
| Przedmiotów |
Specyfikacje |
| Liczba włókien |
2 ~ 24 |
| Kolorowe włókno powlekające |
Wymiar |
250 μm + 15 μm |
| Kolor |
Niebieski, pomarańczowy, zielony, brązowy, szary, biały |
| Luźna tuba |
Wymiar |
2,0 mm±0,05 mm |
| Materiał |
PBT |
| Kolor |
Naturalny |
| Członek siły |
Średnica |
1,0 mm |
| Materiał |
Stal |
| Zewnętrzna kurtka |
Wymiar |
8,0 mm±0,1 mm |
| Materiał |
PE |
| Kolor |
czarny |
Parametry techniczne
Błonnik
Liczyć |
Kabel
Średnica (mm) |
Waga kabla
kg / km) |
Wytrzymałość na rozciąganie
Długi krótki
Termin (N) |
Odporność na zgniatanie
Długi krótki
Termin (N / 100mm) |
Pochylenie się
Promień statyczny / dynamiczny
mm)
|
| 2 ~ 12 |
8 |
78 |
1000 / 300a0 |
1000/3000 |
10D / 20D |
| 14 ~ 24 |
10 |
90 |
1000/3000 |
1000/3000 |
10D / 20D |
Wydajność światłowodu przewodowego
Wydajność przewodowego światłowodu (ITU-T Rec. G.652D)
| Pozycja |
Specyfikacja |
| Rodzaj włókna |
Tryb pojedyńczy |
| Materiał włóknisty |
Krzemionka domieszkowana |
Współczynnik tłumienia
Przy 1310 nm
Przy 1383 nm
Przy 1550 nm
Przy 1625 nm |
≤ 0,36 dB / km
≤0,35 dB / km
≤0,22 dB / km
≤0,25 dB / km |
| Nieciągłość punktu |
≤ 0,05 dB |
| Długość fali odcięcia kabla |
≤ 1260 nm |
| Długość fali o zerowej dyspersji |
1300 ~ 1324 nm |
| Nachylenie zera dyspersji |
≤0,092 ps / (nm².km) |
Dyspersja chromatyczna
Przy 1288 ~ 1339 nm
Przy 1271 ~ 1360 nm
Przy 1550 nm
Przy 1625 nm |
≤3,5 ps / (nm. Km)
≤5,3 ps / (nm. Km)
≤18 ps / (nm. Km)
≤22 ps / (nm. Km) |
| PMD |
≤0,2 ps / km½ |
| Średnica pola modu przy 1310 nm |
(8,6 ~ 9,5) ± 0,6 um |
| Błąd współosiowości rdzenia / plateru |
≤0,6 um |
| Średnica okładziny |
125,0 ± 1 um |
| Nieokrągłość okładziny |
≤1,0% |
| Średnica pierwotnej powłoki |
245 ± 10 um |
| Poziom testu sprawdzającego |
100 kpsi (= 0,69 Gpa), 1% |
Zależność od temperatury
0 ℃ ~ + 70 ℃ przy 1310 i 1550 nm |
≤ 0,1 dB / km |
pakiet
część warsztatowa
FAQ:
1, P: Czy jesteś fabryką lub firmą handlową?
Odp.: Jesteśmy fabryką
2, P: Jakie jest MOQ?
Odp.: MOQ kabla światłowodowego wynosi 1 km.
3. P: Jakiej marki błonnika używasz?
Odp.: Corning, YOFC, Fiberhome itp
4, P: Czy możesz zaakceptować małe zamówienie?
Odp.: Tak, małe zamówienie jest dostępne.Wspieramy nowy projekt naszych klientów, ponieważ wiemy, że biznes zawsze pochodzi z małego zamówienia.
5, P: Jaki jest czas dostawy?
Odp.: Ogólny czas dostawy wynosi 5-7 dni po potwierdzeniu zamówienia.To zależy od ilości zamówienia.
6. czy możesz dostarczać niestandardowe produkty i logo?
Odp .: tak.Dostarczamy usługi OEM.
7. jakie są twoje warunki płatności?
Odp.: Akceptujemy T / T, L / C, Western Union, 30% z góry i 70% przed wysyłką.
