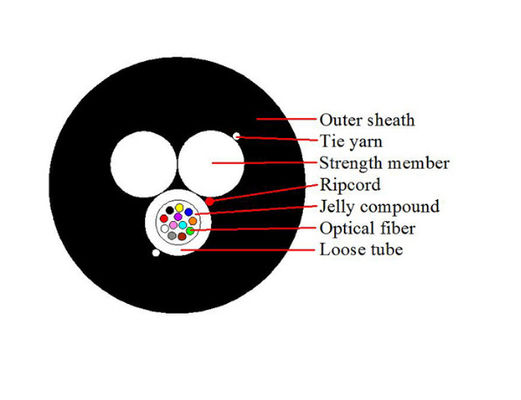

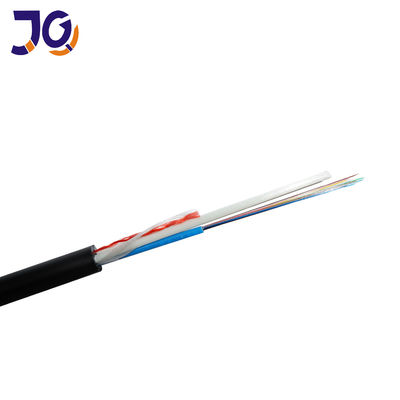

Kabel ASU to jedna luźna skrętka.Włókna 250um są umieszczone w luźnej tubie wykonanej z tworzywa sztucznego o wysokim module sprężystości.Rury (i wypełniacze) są splecione wokół FRP (tworzywa sztucznego wzmocnionego włóknem) jako niemetalowego centralnego elementu wzmacniającego w zwarty rdzeń kabla.Po wypełnieniu rdzenia kabla masą szpachlową.jest pokryty cienką powłoką wewnętrzną z PE (polietylenu).
Funkcja
Mały rozmiar i lekka waga
Dwa FRP jako element wzmacniający zapewniający dobrą wytrzymałość na rozciąganie
Wypełniony żelem lub bez żelu, dobra wodoodporność
Niska cena, duża pojemność włókien
ma zastosowanie do instalacji antenowych i kanałowych o małej rozpiętości
Charakterystyka optyczna
| Przedmiotów | Jednostka | Specyfikacja | |
| G652D | |||
| Średnica pola trybu | 1310nm | um | 9.2±0,4 |
| 1550nm | um | 10.4±0.5 | |
| Średnica okładziny | um | 124,8±0,7 | |
| Nieokrągłość okładziny | % | ≤0,7 | |
| Błąd koncentryczności rdzenia-okładziny | um | ≤0.5 | |
| Średnica powłoki | um | 245±5 | |
| Nieokrągłość powłoki | % | ≤6.0 | |
| Błąd koncentryczności okładziny-powłoki | um | ≤12 | |
| Długość fali odcięcia kabla | nm | acc≤1260 | |
| Tłumienie (maks.) | 1310nm | dB / km | ≤0.36 |
| 1550nm | dBkm | ≤0,22 | |
Parametr techniczny
Rdzeń kabla |
Jednostka | 2F | 4F | 6F | 8F | 10F | 12F |
| Liczba rur | 1 | 1 | 1 | 1 | 1 | 1 | |
| Liczba włókien | rdzeń | 2 | 4 | 6 | 8 | 10 | 12 |
| Włókno liczy się w probówce | rdzeń | 2 | 4 | 6 | 8 | 10 | 12 |
| Średnica kabla | mm | 6,6 ± 0,5 | 6,8 ± 0,5 | ||||
| Waga kabla | Kg / km | 40 ± 10 | 45 ± 10 | ||||
| Dopuszczalna wytrzymałość na rozciąganie | N | Rozpiętość = 80,1,5 * P. | |||||
| Dopuszczalna odporność na zgniatanie | N | 1000N | |||||
| Operacja Temperatura | ℃ | -20 ℃ do + 65 ℃ | |||||
