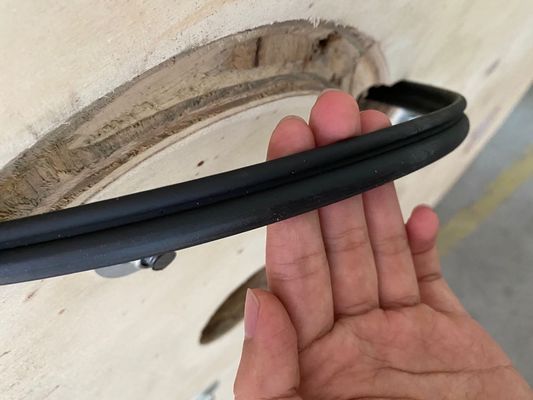

4-rdzeniowy samonośny kabel światłowodowy z anteną zewnętrzną GYXTC8S

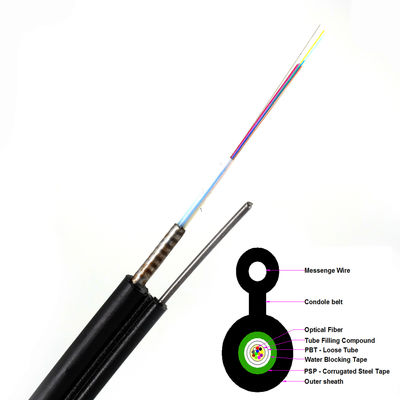

Włókna o średnicy 250 µm są umieszczone w luźnej tubie wykonanej z tworzywa sztucznego o wysokim module sprężystości.Rury są wypełnione wodoodporną masą szpachlową.Drut stalowy umieszcza się w środku rdzenia jako metalowy element wzmacniający.Rury (i wypełniacze) są splecione wokół elementu wzmacniającego w zwarty i okrągły rdzeń kabla.Wokół rdzenia kabla umieszczona jest blacha falista, która jest wypełniona masą szpachlową w celu ochrony przed wnikaniem wody.Ta część kabla w zestawie2mm / 3mm druty stalowe lub pleciony drut stalowy, jako część nośna jest zakończona osłoną z polietylenu (PE), która ma być strukturą figury 8.
funkcje
1, Wysoka wytrzymałość na rozciąganie skręconych drutów spełnia wymagania samonośności i zmniejsza koszty instalacji
2, Dobra wydajność mechaniczna i temperaturowa
3, luźna rura o wysokiej wytrzymałości, która jest odporna na hydrolizę
4, Specjalna mieszanka wypełniająca tuby zapewnia krytyczną ochronę włókna
5, W celu zapewnienia wodoszczelności kabla podejmowane są następujące środki:
--- Drut stalowy używany jako centralny element wzmacniający
--- Luźna masa wypełniająca tuby
--- 100% wypełnienie rdzenia kabla
--- PSP zwiększająca odporność na wilgoć
Charakterystyka optyczna
| Przedmiotów | Jednostka | Specyfikacja | |
| G652D | |||
| Średnica pola trybu | 1310nm | um | 9.2±0,4 |
| 1550nm | um | 10.4±0.5 | |
| Średnica okładziny | um | 124,8±0,7 | |
| Nieokrągłość okładziny | % | ≤0,7 | |
| Błąd koncentryczności rdzenia-okładziny | um | ≤0.5 | |
| Średnica powłoki | um | 245±5 | |
| Nieokrągłość powłoki | % | ≤6.0 | |
| Błąd koncentryczności okładziny-powłoki | um | ≤12 | |
| Długość fali odcięcia kabla | nm | acc≤1260 | |
| Tłumienie (maks.) | 1310nm | dB / km | ≤0.36 |
| 1550nm | dBkm | ≤0,22 | |
Parametry techniczne
|
Błonnik
Rdzenie |
Kabel
Średnica (mm)
|
Kabel
Waga netto
(Kg / km) |
Min.Promień gięcia
(mm)
|
Min.Wytrzymałość na rozciąganie
(N / 100 mm)
|
Min.Ciśnienie zgniatania
(N / 100 mm)
|
|||
|
Stan statyczny
|
Stan dynamiczny
|
Krótkoterminowe
|
Długoterminowy
|
Krótkoterminowe
|
Długoterminowy
|
|||
|
2-12
|
7,6x14,5
|
120
|
120
|
240
|
3000
|
1000
|
1000
|
300
|
|
16-24
|
8.2x15.1
|
130
|
130
|
260
|
3000
|
1000
|
1000
|
300
|
|
temperatura robocza
|
-40 - + 70 stopni
|
|||||||
Pokaz obrazów
Pakowanie iDostawa
FAQ
1. czy jesteś prawdziwym producentem?
Tak.Jesteśmy prawdziwym producentem z 10-letnią historią.
2. czy akceptujesz małe zamówienie?
Tak, małe zamówienie jest dostępne. Wspieramy nowy projekt naszych klientów, ponieważ wiemy, że biznes zawsze pochodzi z małego zamówienia.
3. jaki jest twój okres gwarancji?
25 lat na kabel światłowodowy
4. jaki jest twój czas dostawy?
Zwykle w ciągu 3-5 dni roboczych
5. A co z twoją roczną zdolnością produkcyjną?
Zewnętrzny / wewnętrzny kabel światłowodowy, nasza roczna produkcja wynosi 6 000 000 KM;
Kabel FTTH / FTTX / FTTA, jest to 6 000 000 KM rocznie;
Patch cord / pigtaile, to 12 400 000 sztuk rocznie.
6. czy możesz dostarczać spersonalizowane produkty i logo?
-Tak.Dostarczamy usługi OEM i ODM.Możesz przesłać nam swój rysunek.
