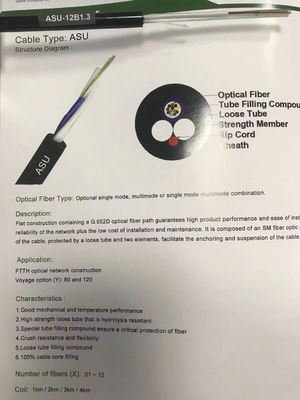

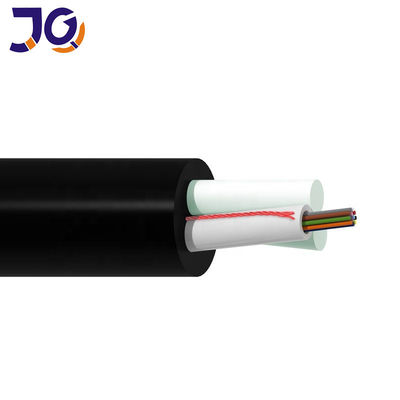

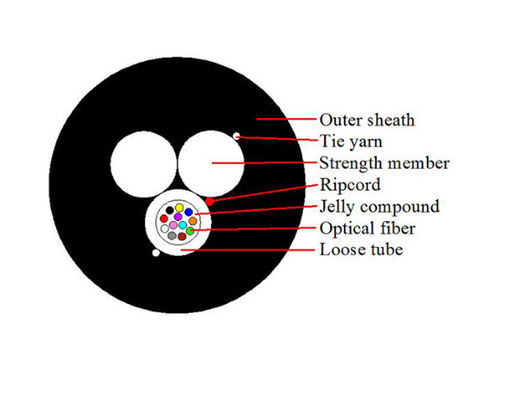

Kabel ASU to jedna luźna tuba skręcona.Włókna 250um umieszczone są w luźnej tubie wykonanej z wysokomodułowego tworzywa sztucznego.Rurki (i wypełniacze) są skręcone wokół FRP (Fiber Reinforced Plastic) jako niemetalowego centralnego elementu wzmacniającego w kompaktowy rdzeń kabla.Po wypełnieniu rdzenia kabla masą wypełniającą.pokryta jest cienką powłoką wewnętrzną z PE (polietylenu).
Funkcja
Mały rozmiar i niewielka waga
Dwa FRP jako element wzmacniający, aby zapewnić dobrą wytrzymałość na rozciąganie
Wypełnione żelem lub bez żelu, dobra wodoodporność
Niska cena, wysoka pojemność włókien
zastosowanie do instalacji antenowych i kanałowych o małej rozpiętości
Charakterystyka optyczna
| Rzeczy | Jednostka | Specyfikacja | |
| G652D | |||
| Średnica pola trybu | 1310nm | hmm | 9,2±0,4 |
| 1550nm | hmm | 10,4±0,5 | |
| Średnica okładziny | hmm | 124,8±0,7 | |
| Nieokrągłość okładziny | % | ≤0,7 | |
| Błąd koncentryczności rdzeń-okładzina | hmm | ≤0,5 | |
| Średnica powłoki | hmm | 245±5 | |
| Nieokrągłość powłoki | % | ≤6,0 | |
| Błąd koncentryczności okładziny-powłoki | hmm | ≤12 | |
| Długość fali odcięcia kabla | Nm | acc≤1260 | |
| Tłumienie (maks.) | 1310nm | dB/km | ≤0,36 |
| 1550nm | dBkm | ≤0,22 | |
Parametr techniczny
Rdzeń kabla |
Jednostka | 2F | 4F | 6F | 8F | 10F | 12F |
| Liczba rur | 1 | 1 | 1 | 1 | 1 | 1 | |
| Liczba włókien | rdzeń | 2 | 4 | 6 | 8 | 10 | 12 |
| Liczy się włókna w tubie | rdzeń | 2 | 4 | 6 | 8 | 10 | 12 |
| Średnica kabla | mm | 6,6 ± 0,5 | 6,8±0,5 | ||||
| Waga kabla | kg/km | 40±10 | 45±10 | ||||
| Dopuszczalna wytrzymałość na rozciąganie | n | Rozpiętość=80,1,5*P | |||||
| Dopuszczalna odporność na zgniatanie | n | 1000N | |||||
| Operacja Temperatura | ℃ | -20 ℃ do + 65 ℃ | |||||
