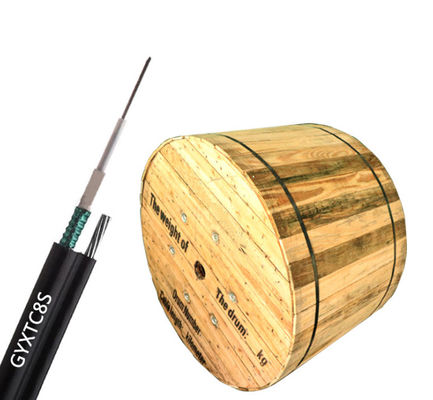

GYTC8S Samonośna antena Rysunek 8 Kabel światłowodowy
Włókna o średnicy 250 µm umieszczone są w luźnej tubie wykonanej z wysokomodułowego tworzywa sztucznego.Rurki wypełnione są wodoodporną masą wypełniającą.Drut stalowy lokalizuje lub FRP w środku rdzenia jako metalowy element wytrzymałościowy.Rury (i wypełniacze) są skręcone wokół elementu wzmacniającego w zwarty i okrągły rdzeń kabla.Wokół rdzenia kabla nałożona jest stal falista, która jest wypełniona masą wypełniającą, aby chronić go przed wnikaniem wody.Ta część kabla wraz z drutami splotki, jako część nośna, zakończona jest osłoną z polietylenu (PE) tworzącą konstrukcję figury 8.
Cechy
--- Drut stalowy używany jako środkowy element wzmacniający
--- Luźny związek wypełniający tubę
--- 100% wypełnienie rdzenia kabla
--- PSP zwiększający odporność na wilgoć
Charakterystyka optyczna
| Przedmiotów | Jednostka | Specyfikacja | |
| G652D | |||
| Średnica pola trybu | 1310nm | hmm | 9,2±0,4 |
| 1550nm | hmm | 10,4±0,5 | |
| Średnica okładziny | hmm | 124,8±0,7 | |
| Nieokrągłość okładziny | % | ≤0,7 | |
| Błąd koncentryczności rdzeń-okładzina | hmm | ≤0,5 | |
| Średnica powłoki | hmm | 245±5 | |
| Nieokrągłość powłoki | % | ≤6,0 | |
| Błąd koncentryczności okładziny-powłoki | hmm | ≤12 | |
| Długość fali odcięcia kabla | Nm | acc≤1260 | |
| Tłumienie (maks.) | 1310nm | dB/km | ≤0,36 |
| 1550nm | dBkm | ≤0,22 | |
Parametry techniczne
| Liczba włókien | Struktura | Włókna na tubę |
Luźna średnica rurki (mm) |
Średnica CSM/średnica podkładki (mm) |
Nominalna grubość płaszcza zewnętrznego (mm) |
Średnica kabla/ Wzrost (mm) |
Waga kabla (kg/km) |
| 4 | 1+5 | 4 | 1,8±0,1 | 1,4/1,4 | 1,6 | 9,0*14,5 | 155 |
| 6 | 1+5 | 6 | 1,9±0,1 | 1,4/1,4 | 1,6 | 9,0*14,5 | 155 |
| 8 | 1+5 | 8 | 1,9±0,1 | 1,4/1,4 | 1,6 | 9,0*14,5 | 155 |
| 12 | 1+5 | 6 | 1,9±0,1 | 1,4/1,4 | 1,6 | 9,0*14,5 | 155 |
| 24 | 1+5 | 6 | 1,9±0,1 | 1,4/1,4 | 1,6 | 9,0*14,5 | 155 |
| 36 | 1+6 | 12 | 1,9±0,1 | 1,6/1,6 | 1,6 | 9,6*15,2 | 168 |
| 48 | 1+5 | 12 | 2,2±0,1 | 1,6/1,6 | 1,6 | 9,6*15,2 | 168 |
| 72 | 1+6 | 12 | 2,2±0,1 | 2.0/2,0 | 1,6 | 10,8*16,3 | 190 |
| 96 | 1+8 | 12 | 2,2±0,1 | 1,6/3,5 | 1,6 | 12*17,5 | 205 |
| 144 | 1+12 | 12 | 2,2±0,1 | 2,0/6,4 | 1,8 | 15,8*21,3 | 320 |
Uszczelka
• Standardowy drewniany bęben kablowy
• Standardowa długość szpuli: 2/3 km/szpula, dostępna jest również inna długość
FAQ
1. Czy jesteś prawdziwym producentem?
Tak.Jesteśmy prawdziwym producentem z 10-letnią historią.
2. Czy możesz zaakceptować małe zamówienie?
Tak, małe zamówienie jest dostępne. Wspieramy nowe projekty naszych klientów, ponieważ wiemy, że biznes jest zawsze z małego zamówienia.
3. Jaki jest twój okres gwarancji?
25 lat na kabel światłowodowy
4. Jaki jest twój czas dostawy?
Zwykle w ciągu 3-5 dni roboczych
5. A co z twoją roczną zdolnością produkcyjną?
Zewnętrzny / wewnętrzny kabel światłowodowy, nasza roczna produkcja wynosi 6 000 000 KM;
Kabel FTTH/FTTX/FTTA, to 6 000 000 KM rocznie;
Patchcord/Pigtaile, to 12 400 000 sztuk rocznie.
6. Czy możesz dostarczyć niestandardowe produkty i logo?
-Tak.Dostarczamy usługi OEM i ODM.Możesz przesłać nam swój rysunek.
