opis produktu

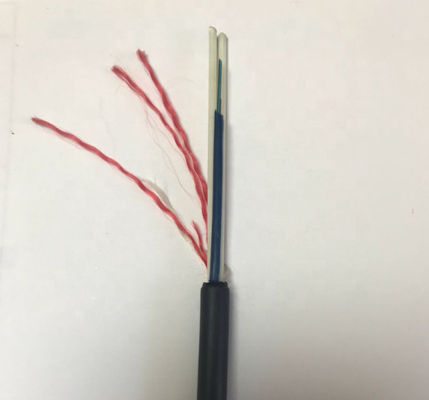

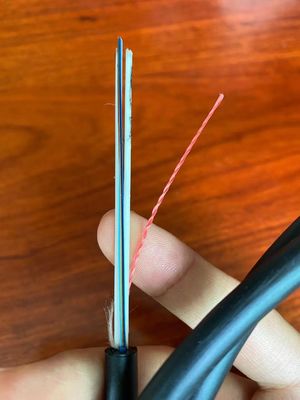

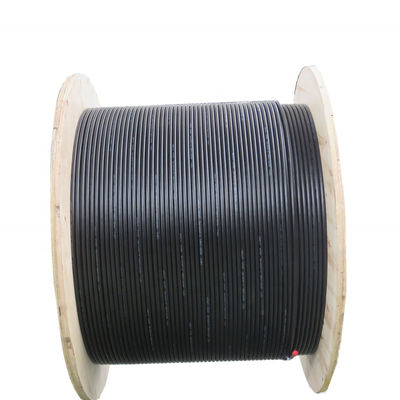

Samonośny kabel światłowodowy ASU80 z pojedynczą strategią

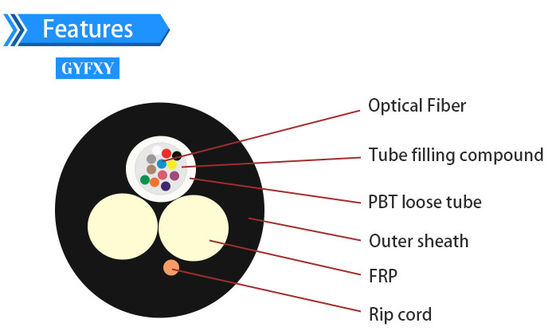

Niezbrojony kabel optyczny Uni-Tube z włóknami umieszczonymi w luźnej tubie buforowej. Rdzeń kabla jest zabezpieczony galaretką zapobiegającą wnikaniu i migracji wody oraz pokryty czarnym polietylenowym płaszczem wyjściowym.Dwa osadzone druty FRP lub metalowe zapewniają pożądane napięcie.
Funkcja
Mały rozmiar i niewielka waga
Dwa FRP jako element wzmacniający, aby zapewnić dobrą wytrzymałość na rozciąganie
Wypełnione żelem lub bez żelu, dobra wodoodporność
Niska cena, duża pojemność włókien
zastosowanie do instalacji antenowych i kanałowych o małej rozpiętości
Charakterystyka optyczna
| Przedmiotów |
Jednostka |
Specyfikacja |
| G652D |
| Średnica pola trybu |
1310nm |
hmm |
9,2±0,4 |
| 1550nm |
hmm |
10,4±0,5 |
| Średnica okładziny |
hmm |
124,8±0,7 |
| Nieokrągłość okładziny |
% |
≤0,7 |
| Błąd koncentryczności rdzeń-okładzina |
hmm |
≤0,5 |
| Średnica powłoki |
hmm |
245±5 |
| Nieokrągłość powłoki |
% |
≤6,0 |
| Błąd koncentryczności okładziny-powłoki |
hmm |
≤12 |
| Długość fali odcięcia kabla |
Nm |
acc≤1260 |
| Tłumienie (maks.) |
1310nm |
dB/km |
≤0,36 |
| 1550nm |
dBkm |
≤0,22 |
Parametr techniczny
Rdzeń kabla |
Jednostka |
2F |
4F |
6F |
8F |
10F |
12F |
| Liczba rur |
|
1 |
1 |
1 |
1 |
1 |
1 |
| Liczba włókien |
rdzeń |
2 |
4 |
6 |
8 |
10 |
12 |
| Liczy się włókna w tubie |
rdzeń |
2 |
4 |
6 |
8 |
10 |
12 |
| Średnica kabla |
mm |
7,0 mm ± 0,2 |
0,8±0,2 |
| Waga kabla |
kg/km |
40±10 |
45±10 |
| Dopuszczalna wytrzymałość na rozciąganie |
n |
Rozpiętość=80,1,5*P |
| Dopuszczalna odporność na zgniatanie |
n |
1000N |
| Operacja Temperatura |
℃ |
-20 ℃ do + 65 ℃ |
Prawdziwa fabryka
Co oznacza akronim ASU?
Kiedy znajdziesz ten skrót w nomenklaturze kabla optycznego, oznacza to, że jest to kabel samonośny (AS) z pojedynczą luźną tubą (U), przez którą przechodzą wszystkie włókna światłowodowe.
Liczba towarzysząca akronimowi odnosi się do liczby metrów, na jakich dany model kabla może się utrzymać, to znaczy w rozpiętościach do 80m, rozpiętościach 100m lub rozpiętościach 120. Ta rozpiętość to nic innego jak odległość między słupkami zainstalujesz system nośny dla kabla.
ASU 80
Kable światłowodowe ASU80 są samonośne w rozpiętościach do 80 metrów, dlatego są wskazane do prowadzenia kabli w ośrodkach miejskich, ponieważ w miastach słupy są zwykle oddalone od siebie średnio o 40 metrów, co gwarantuje dobre podparcie. kabel.
ASU 100
Kable optyczne ASU100 są samonośne w rozpiętości do 100 metrów, dlatego są wskazane do prowadzenia kabli na obszarach wiejskich, gdzie słupy są zwykle oddalone od siebie o 90 do 100 metrów.
ASU 120
Kable optyczne ASU120 są samonośne w rozpiętości do 120 metrów, dlatego są wskazane do prowadzenia kabli w środowiskach, w których słupy są daleko od siebie, takich jak drogi i przeprawy przez rzeki i mosty.
Wciąż mamy na rynku kable samonośne na większe odległości, takie jak ASU500, ale najczęściej używane są kable 80, 100 i 120 ze względu na ich możliwości zastosowania.
