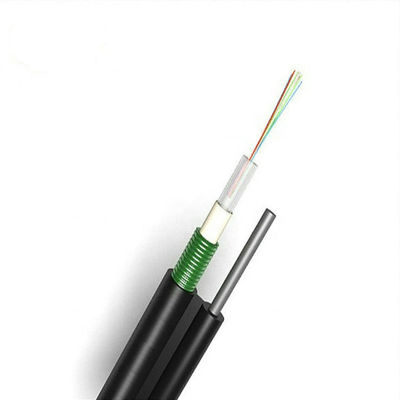

Samonośny zewnętrzny kabel optyczny Gyxtc8s Kabel światłowodowy
Projekt kabla
| Wymiar i właściwości | |||
| Ogólne właściwości | Jednostka | Wartość nominalna | |
| Liczba włókien (G.652D) | PC | Do 12 | |
| Maks.Nr luźnej tuby | PC | 1 | |
| Liczba włókien na tubę | PC | 12 | |
| Luźna tuba | Materiał | PBT | |
| Średnica kabla | mm | 5,0*7,4 | |
| Drut dla mężczyzn | Materiał | Stalowy drut | |
| Zewnętrzna osłona PE | Średnica | mm | 2,0 |
| Materiał | MDPE | ||
| Maks.dopuszczalna siła ciągnąca | n | 1000/3000 | |
| Opancerzony | Materiał | Stalowa taśma falista | |
| Odporność na zgniatanie | N/100mm | 1000/1500 | |
Cechy
--- Drut stalowy używany jako środkowy element wzmacniający
--- Luźny związek wypełniający tubę
--- 100% wypełnienie rdzenia kabla
--- PSP zwiększający odporność na wilgoć
Charakterystyka optyczna
| Przedmiotów | Jednostka | Specyfikacja | |
| G652D | |||
| Średnica pola trybu | 1310nm | hmm | 9,2±0,4 |
| 1550nm | hmm | 10,4±0,5 | |
| Średnica okładziny | hmm | 124,8±0,7 | |
| Nieokrągłość okładziny | % | ≤0,7 | |
| Błąd koncentryczności rdzeń-okładzina | hmm | ≤0,5 | |
| Średnica powłoki | hmm | 245±5 | |
| Nieokrągłość powłoki | % | ≤6,0 | |
| Błąd koncentryczności okładziny-powłoki | hmm | ≤12 | |
| Długość fali odcięcia kabla | Nm | acc≤1260 | |
| Tłumienie (maks.) | 1310nm | dB/km | ≤0,36 |
| 1550nm | dBkm | ≤0,22 | |

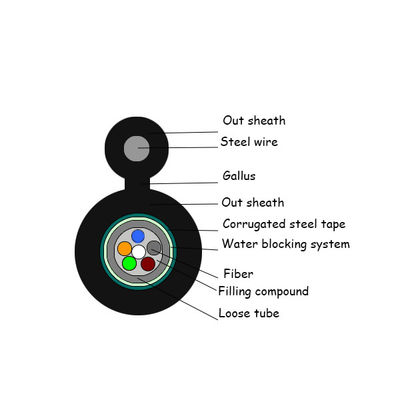

Struktura kabla
Pakiet
1-5 km/drewniany bęben
