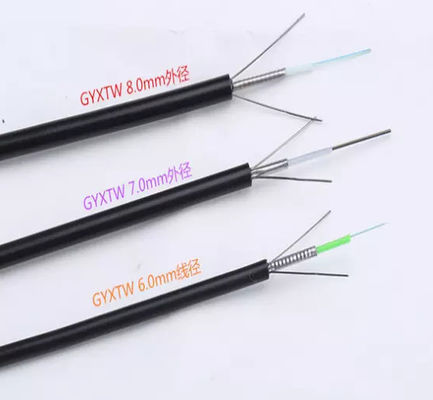

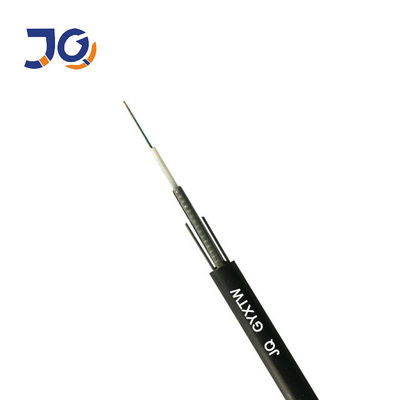

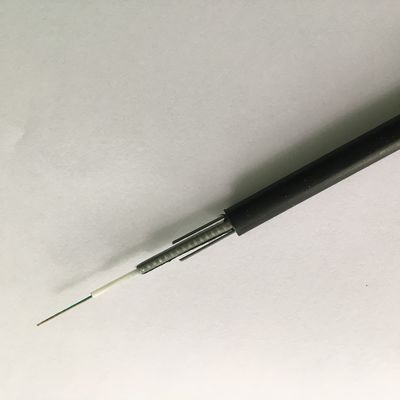

Włókna jednomodowe/wielomodowe GYXTW są umieszczone w luźnej tubie, która jest wykonana z tworzywa sztucznego o wysokim module sprężystości i wypełnione masą wypełniającą.PSP jest nakładany wzdłużnie wokół luźnej tuby i materiałów blokujących wodę są rozmieszczone w szczelinach między nimi, aby zagwarantować zwartość i wzdłużną skuteczność blokowania wody.
Parametry techniczne:
| Część nr: Zwiększona o 2 włókna | Liczba włókien | Rury | Wypełniacze | Średnica kabla (mm) | Waga kabla (kg/km) | Wytrzymałość na rozciąganie Długie/Strzałowe (N) | Odporność na zgniatanie długo/krótkotrwała (N) |
| GYXTM-2~12 | 2~12 | 1 | 0 | 7,6 | 87 | 600/1500 | 300/1000 |
| GYXTM-14~24 | 14~24 | 1 | 0 | 8,5 | 120 | 600/1500 | 300/1000 |
| GYXTM-2~12 | 2~12 | 1 | 0 | 8,8 | 116 | 600/1500 | 300/1000 |
| GYXTM-14~24 | 14~24 | 1 | 0 | 9,6 | 134 | 600/1500 | 300/1000 |
Temperatura przechowywania/pracy:-40 ℃ do + 70 ℃
Promień gięcia (statyczny/dynamiczny): 10D/20D
Charakterystyka optyczna:
| G.652 | G.655 | 50/125 μm | 62,5/125 μm | ||||
|
Osłabienie (+20°C) |
@850nm | ≤3,0 dB/km | ≤3,0 dB/km | ||||
| @1300nm | ≤1,0 dB/km | ≤1,0 dB/km | |||||
| @1310nm | ≤0,36 dB/km | ≤0,40 dB/km | |||||
| @1550nm | ≤0,22 dB/km | ≤0,23dB/km | |||||
| Przepustowość (klasa A) | @850nm | ≥500 MHz·km | ≥200 MHz·km | ||||
| @1300nm | ≥1000 MHz·km | ≥600 MHz·km | |||||
| Apertura numeryczna | 0,200 ± 0,015 NA | 0,275 ± 0,015 NA | |||||
| Długość fali odcięcia kabla λcc | ≤1260nm | ≤1480nm | |||||
Funkcja:
1. Dobra wydajność mechaniczna i temperaturowa
2. Luźna tuba o wysokiej wytrzymałości, która jest odporna na hydrolizę
3. Specjalna mieszanka wypełniająca tubę zapewnia krytyczną ochronę włókna
4. Odporność na zgniatanie i elastyczność
5. W celu zapewnienia wodoszczelności kabla podejmuje się następujące środki:
6. Luźna mieszanka wypełniająca tubę, 100% wypełnienie rdzenia kabla
7. PSP/PAP zwiększający odporność na wilgoć
8. Drut stalowy używany jako środkowy element wzmacniający
