Mini ADSS 6-rdzeniowy 12-rdzeniowy antenowy kabel światłowodowy ASU G652D
Osoba kontaktowa : Philip
Numer telefonu : +8613422342788
WhatsApp : +8613422342788
Minimalne zamówienie : | 1000m | Szczegóły pakowania : | drewniany bęben |
---|---|---|---|
Czas dostawy : | 2-4 dni | Zasady płatności : | Western Union, MoneyGram, T/T, L/C |
Możliwość Supply : | 100km na 2 dni |
Miejsce pochodzenia: | Chiny | Nazwa handlowa: | jiqian |
---|---|---|---|
Orzecznictwo: | ISO | Numer modelu: | GYXTW 16 rdzeni 24 rdzenie |
Szczegóły informacji |
|||
Rodzaj włókna: | G652D | OEM: | Dostępny |
---|---|---|---|
Podanie: | Kanał | Liczba przewodów: | 12 16 24 |
Struktura: | Luźna tuba | Temperatura robocza: | -40 ~ +60 C |
High Light: | Kabel światłowodowy G657A,kabel światłowodowy jednomodowy,kabel światłowodowy GYXTW |
opis produktu

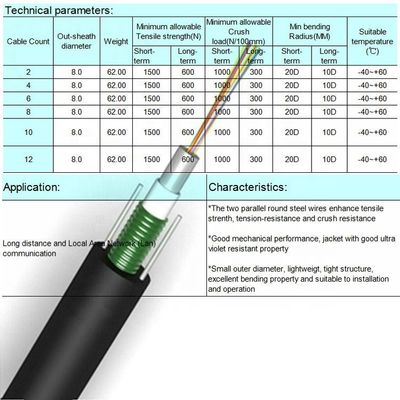

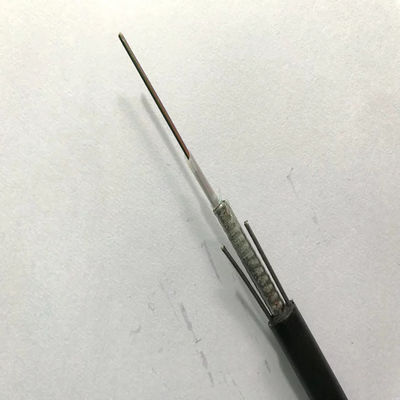

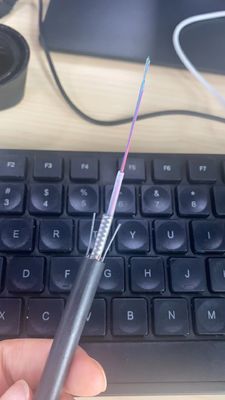

12/16/24-rdzeniowy jednomodowy zewnętrzny opancerzony kabel światłowodowy GYXTW G657A
Włókno 250μm jest umieszczone w luźnej tubie wykonanej z wysokomodułowego tworzywa sztucznego.Rurki wypełnione są wodoodporną masą wypełniającą.Tuba jest owinięta wzdłużnie warstwą PSP.Między PSP a luźną rurką znajduje się materiał blokujący wodę, aby kabel był zwarty i wodoszczelny.Po obu stronach taśmy stalowej umieszczone są dwa równoległe druty stalowe.Na obustronnej taśmie umieszczone są równoległe stalowe druty.Kabel zakończony jest osłoną z polietylenu (PE)
Cechy
Dobra wydajność mechaniczna i temperaturowa
Luźna tuba o wysokiej wytrzymałości, która jest odporna na hydrolizę
Specjalna mieszanka wypełniająca tubę zapewnia krytyczną ochronę włókna
Odporność na zgniatanie i elastyczność
PSP zwiększający odporność na wilgoć
Dwa równoległe druty stalowe zapewniają wytrzymałość na rozciąganie
Mała średnica, niewielka waga i przyjazna instalacja
Temperatura przechowywania / pracy: -40 ℃ ~ + 70 ℃
Podanie
Do użytku w kanale / antenie
Parametr włókna
Nie. | Rzeczy | Jednostka | Specyfikacja | |
G.652D | ||||
1 | Średnica pola trybu | 1310nm | μm | 9,2±0,4 |
1550nm | μm | 10,4±0,5 | ||
2 | Średnica okładziny | μm | 124,8±0,7 | |
3 | Nieokrągłość okładziny | % | ≤0,7 | |
4 | Błąd koncentryczności rdzeń-okładzina | μm | ≤0,5 | |
5 | Średnica powłoki | μm | 245±5 | |
6 | Nieokrągłość powłoki | % | ≤6,0 | |
7 | Błąd koncentryczności okładziny-powłoki | μm | ≤12,0 | |
8 | Długość fali odcięcia kabla | Nm | λcc≤1260 | |
9 | Tłumienie (maks.) | 1310nm | dB/km | ≤0,36 |
1550nm | dB/km | ≤0,24 |
Parametry kabla
Rzeczy | Specyfikacje | |
Liczba włókien | 2~24 | |
Kolorowe włókno powłokowe | Wymiar | 250µm±15µm |
Kolor | Niebieski, pomarańczowy, zielony, brązowy, szary, biały | |
Luźna tuba | Wymiar | 2,10 mm ± 0,05 mm |
Materiał | PBT | |
Kolor | Naturalny | |
Siła Członka | Średnica | 1,0 mm |
Materiał | Stal | |
Zewnętrzna kurtka | Wymiar | 8,0 mm ± 0,1 mm |
Materiał | PE | |
Kolor | Czarny |
Charakterystyka mechaniczna i środowiskowa
Rzeczy | Zjednoczyć | Specyfikacje |
Tensio (długoterminowy) | N | 600 |
Napięcie (krótkoterminowe) | N | 1500 |
Zmiażdżenie (długoterminowe) | N/10 cm | 300 |
Zmiażdżenie (krótkoterminowe) | N/10 cm | 1000 |
Min.Promień gięcia (dynamiczny) | mm | 20D |
Min.Promień gięcia (statyczny) | mm | 10D |
Temperatura instalacji | ℃ | -20~+60 |
temperatura robocza | ℃ | -40~+70 |
Temperatura przechowywania | ℃ | -40~+70 |
Parametr techniczny
Liczba włókien | Średnica kabla (mm) | Waga kabla (kg/km) |
Wytrzymałość na rozciąganie Długi krótki Termin (N) |
Odporność na zgniatanie Długi krótki Termin (N/100mm) |
Pochylenie się Promień statyczny/dynamiczny (mm) |
2~12 | 10,6 | 124 | 1000/3000 | 1000/3000 | 10D/20D |
14~24 | 12,0 | 147 | 1000/3000 | 1000/3000 | 10D/20D |
Charakterystyka transmisji | |||||
G.652 | G.655 | 50/125 μm | 62,5/125 μm | ||
Maksymalne tłumienie (dB/km) (+20 ℃) |
850 nm | 3,0 | 3,3 | ||
1300 nm | 1,0 | 1,0 | |||
1310 nm | 0,36 | 0,4 | |||
1550 nm | 0,24 | 0,23 | |||
Długość fali odcięcia kabla (nm) | ≤1260 | ≤1450 |
|
