Opis GYXTW
Kabel światłowodowy GYXTWto rodzaj kabla światłowodowego, który jest szeroko stosowany w zastosowaniach lotniczych.Ten typ kabla światłowodowego został doceniony ze względu na jego wyjątkową wydajność w roli symetrycznego dalekiego zasięgu.W rzeczywistości ten kabel światłowodowy odgrywa ważną rolę w branży telekomunikacyjnej i jest wysoce zalecany przez wielu techników.
Cechy
● Mała średnica zewnętrzna, niewielka waga, wygodna konstrukcja
● Stabilna kontrola nadmiernej długości włókien
● Po uformowaniu kabla dodatkowe tłumienie włókna jest bliskie zeru, a wartość dyspersji nie zmienia się
● Doskonałe parametry środowiskowe
Wniosek
Możliwość zastosowania w kanałach / antenach
Temperatura przechowywania / pracy: -40 ℃ ~ + 70 ℃
Charakterystyka optyczna
| Przedmiotów | Jednostka | Specyfikacja | |
| G652D | |||
| Średnica pola trybu | 1310 nm | hm | 9.2±0,4 |
| 1550 nm | hm | 10.4±0,5 | |
| Średnica okładziny | hm | 124,8±0,7 | |
| Nieokrągłość okładziny | % | ≤0,7 | |
| Błąd koncentryczności rdzenia-okładziny | hm | ≤0,5 | |
| Średnica powłoki | hm | 245±5 | |
| Nieokrągłość powłoki | % | ≤6.0 | |
| Błąd koncentryczności okładzina-powłoka | hm | ≤12 | |
| Długość fali odcięcia kabla | nm | acc≤1260 | |
| Tłumienie (maks.) | 1310 nm | dB/km | ≤0,36 |
| 1550 nm | dBkm | ≤0,22 | |

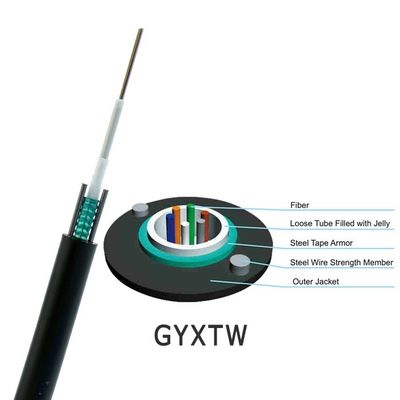

KabelParametry
| Przedmiotów | Specyfikacje | |
| Liczba włókien | 2~24 | |
| Kolorowe włókno powlekające | Wymiar | 250μm + 15μm |
| Kolor | Niebieski, pomarańczowy, zielony, brązowy, szary, biały, czerwony, czarny, żółty, fioletowy, różowy, turkusowy | |
| Luźna rurka | Wymiar | 2,0 mm±0,05 mm |
| Materiał | PBT | |
| Kolor | Naturalny | |
| Członek Siły | Średnica | 1,0 mm/0,7 mm |
| Materiał | Stal | |
| Zewnętrzna kurtka | Wymiar | 6,0 ~ 9,0 mm |
| Materiał | PE | |
| Kolor | Czarny | |
Parametry techniczne
| Włókno Liczyć |
Kabel Średnica (mm) |
Waga kabla kg/km) |
Wytrzymałość na rozciąganie Długi krótki Termin (N) |
Odporność na zgniatanie Długi krótki Term (N/100mm) |
Pochylenie się Promień Statyczny/Dynamiczny |
| 2~12 | 8.0 | 78 | 600/1500 | 300/1000 | 10D/20D |
| 14~24 | 9.0 | 90 | 600/1500 | 300/1000 | 10D/20D |

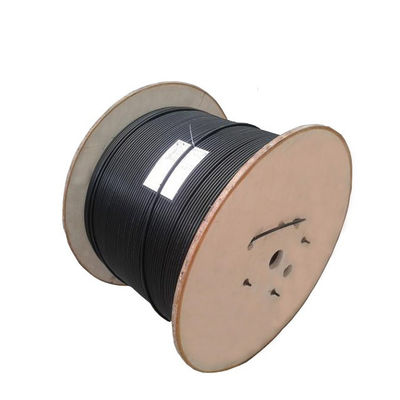

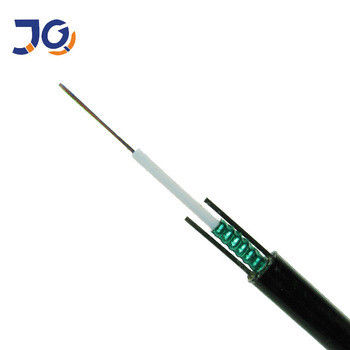

szczegóły zdjęcia pokazują
