samonośny opancerzony FRP GYFTC8S Rysunek 8 Kabel światłowodowy
opis kabla światłowodowego z rysunku 8

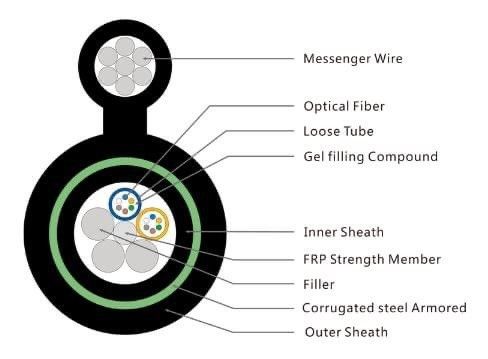

Kabel światłowodowy z rysunku 8, w tym modele GYFTC8S/GYTC8S/GYXTC8S/GYXTC8Y, jest typowym samonośnym zewnętrznym kablem światłowodowym o cechach odporności na wilgoć i odporności na zgniatanie, odpowiednim do zastosowań antenowych.Metalowy element wzmacniający składa się ze splecionych drutów, część nośna jest zakończona osłoną z polietylenu (PE), aby uzyskać strukturę z rysunku 8.
Cechy
1. Wysoka wytrzymałość na rozciąganie drutów skręconych spełnia wymagania samonośności i zmniejsza koszty instalacji
2. Dobra wydajność mechaniczna i temperaturowa
3. Luźna tuba o wysokiej wytrzymałości, odporna na hydrolizę
4. Specjalna masa wypełniająca tubę zapewnia krytyczną ochronę włókna
5. Podejmowane są następujące środki w celu zapewnienia wodoszczelności kabla:
- Drut stalowy / FRP używany jako centralny element wzmacniający
- Luźna masa wypełniająca tubę
-100% wypełnienie rdzenia kabla
PSP zwiększająca odporność na wilgoć
Charakterystyka optyczna
| Przedmiotów | Jednostka | Specyfikacja | |
| G652D | |||
| Średnica pola trybu | 1310 nm | hm | 9.2±0,4 |
| 1550 nm | hm | 10.4±0,5 | |
| Średnica okładziny | hm | 124,8±0,7 | |
| Nieokrągłość okładziny | % | ≤0,7 | |
| Błąd koncentryczności rdzenia-okładziny | hm | ≤0,5 | |
| Średnica powłoki | hm | 245±5 | |
| Nieokrągłość powłoki | % | ≤6.0 | |
| Błąd koncentryczności okładzina-powłoka | hm | ≤12 | |
| Długość fali odcięcia kabla | nm | acc≤1260 | |
| Tłumienie (maks.) | 1310 nm | dB/km | ≤0,36 |
| 1550 nm | dBkm | ≤0,22 | |
Parametry techniczne
| Model światłowodowy | G.652D | ||
| Projekt (element wytrzymałościowy + rura i wypełniacz) | 1+5 | ||
| Członek Centralnej Siły | Materiał | Stalowy drut | |
| Średnica (+0,05) mm | 1.5 | ||
| Luźna rurka | Materiał | PBT | |
| Średnica (+0,06) mm | 2.0 | ||
| Grubość (+0,03) mm | 0,32 | ||
| TheMax.CoreNO./Tube | 12 | ||
| Lina wypełniająca | Materiał | PE | |
| Kolor | Biały | ||
| Średnica (+0,06) mm | 2.1 | ||
| Członek siły nici | Materiał | spleciony drut stalowy | |
| Rodzaj | φ1,0 mm x7 | ||
| Warstwa pancerza | Materiał | Taśma stalowa | |
| Powłoka zewnętrzna① | Materiał | PE | |
| Grubość (+0,03) mm | 1. | ||
| Powłoka zewnętrzna① | Materiał | MDPE | |
| Grubość (40,03) mm | 1.8 | ||
| Średnica kabla (?0,2) mm | 9,0*16,0 (nominalnie) | ||
| Waga kabla(+10)kg/km | 160 (nominalnie) | ||
| Wytrzymałość na rozciąganie /N (krótkotrwała) | 5000 | ||
| Wytrzymałość na rozciąganie /N (długotrwała) | 1500 | ||
| Crush/N (krótkoterminowe) | 1000 | ||
| Zmiażdżenie /N (krótkoterminowe) | 300 | ||
| Osłabienie | 1310 nm | 0,35 dB/km | |
| 1550 nm | 0,22 dB/km | ||
| Min. promień gięcia | Bez napięcia | 10,0*Kabel φ | |
| Pod maksymalnym napięciem | 20,0xKabel φ | ||

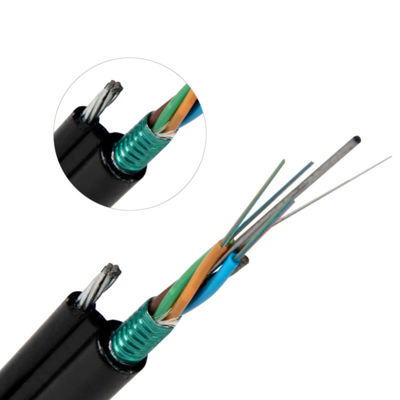

Pokaz obrazów
Uszczelka
• Standardowy drewniany bęben linowy
• Standardowa długość szpuli: 2/3 km/szpula, dostępne są również inne długości
Często zadawane pytania
1. Czy jesteś prawdziwym producentem?
Tak.Jesteśmy prawdziwym producentem z 10-letnią historią.
2. Czy możesz zaakceptować małe zamówienie?
Tak, małe zamówienia są dostępne. Wspieramy nowe projekty naszych klientów, ponieważ wiemy, że biznes zawsze zaczyna się od małych zamówień.
3. Jaki jest twój okres gwarancji?
25 lat na kabel światłowodowy
4. Jaki jest twój czas dostawy?
Zwykle w ciągu 3-5 dni roboczych
5. A co z twoją roczną zdolnością produkcyjną?
Zewnętrzny / wewnętrzny kabel światłowodowy, nasza roczna produkcja to 6 000 000 KM;
Kabel FTTH/FTTX/FTTA, to 6 000 000 km rocznie;
Patch Cord/Pigtails, to 12 400 000 sztuk rocznie.
6. Czy możesz dostarczyć niestandardowe produkty i logo?
-Tak.Dostarczamy usługi OEM i ODM.Możesz przesłać nam swój rysunek.
