opis produktu

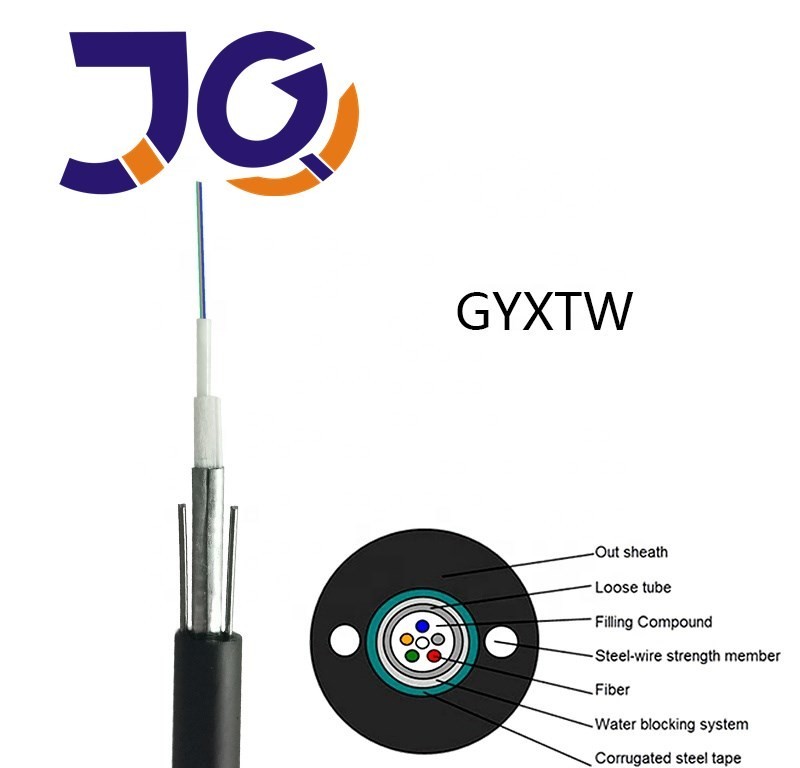

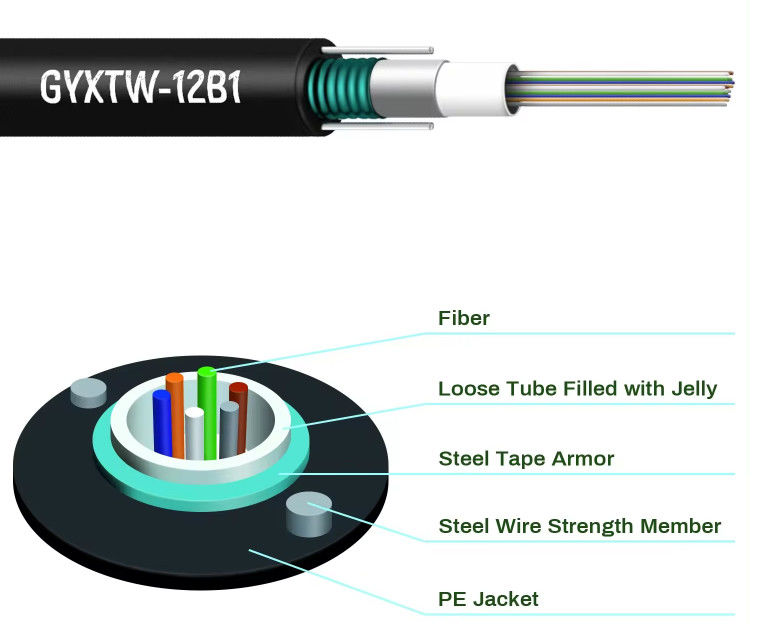

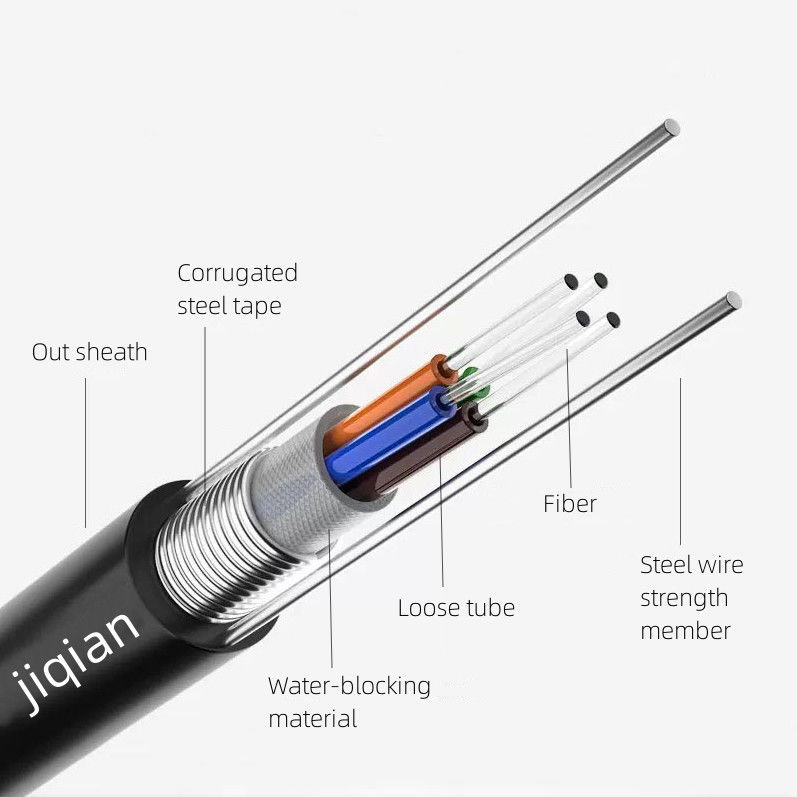

Włókno 250 μm jest umieszczone w luźnej rurze wykonanej z tworzywa sztucznego o wysokim modulu.Między PSP i luźnej rurki materiał blokowania wody jest stosowany, aby utrzymać kabel kompaktowy i wodoodporny. Dwa równoległe druty stalowe są umieszczone po obu stronach taśmy stalowej. Równoległe druty stalowe są umieszczone na obu stronach taśmy. Kabel jest uzupełniony warstwą polietylenu (PE).
Cechy
1,Dobra wydajność mechaniczna i termiczna
2, Wysokiej wytrzymałości luźna rurka odporna na hydrolizę
3 Specjalny związek wypełniający rurę zapewnia krytyczną ochronę włókien
4,Wierność i elastyczność
5, PSP zwiększa odporność na wilgoć
6 Dwa równoległe druty stalowe zapewniają wytrzymałość na rozciąganie
7,Mała średnica, lekka waga i przyjazna instalacja
8,Temperatura przechowywania / pracy: -40°C~+70°C
Zastosowanie
Wykorzystane w kanale / antenie
Parametry włókna
| Nie, nie, nie. |
Pozycje |
Jednostka |
Specyfikacja |
| G.652D |
| 1 |
Prężnica pola trybu |
1310 nm |
μm |
9.2±0.4 |
| 1550 nm |
μm |
100,4±0.5 |
| 2 |
Średnica okładzin |
μm |
1240,8±0.7 |
| 3 |
Nieokrągłość powłoki |
% |
≤ 0.7 |
| 4 |
Błąd w koncentryczności okładzin rdzenia |
μm |
≤ 0.5 |
| 5 |
Średnica powłoki |
μm |
245±5 |
| 6 |
Nieokrągłość powłoki |
% |
≤ 6.0 |
| 7 |
Błąd koncentryczności powłoki |
μm |
≤ 12.0 |
| 8 |
Długość fali odcięcia kabla |
nm |
λcc≤1260 |
| 9 |
Zmniejszenie (maks.) |
1310 nm |
dB/km |
≤ 0.36 |
| 1550 nm |
dB/km |
≤ 0.24 |
Parametry kabli
| Pozycje |
Specyfikacje |
| Liczba włókien |
2 ~ 24 |
| Włókna barwione do powlekania |
Wymiar |
250 μm±15 μm |
| Kolor |
Niebieski, pomarańczowy, zielony, brązowy, szary, biały |
| Rurka luźna |
Wymiar |
20,10 mm±0,05 mm |
| Materiał |
PBT |
| Kolor |
Naturalne |
| Członek siły |
Średnica |
10,0 mm |
| Materiał |
Stalowe |
| Włóczniaki |
Wymiar |
80,0 mm±0,1 mm |
| Materiał |
PE |
| Kolor |
Czarne |
Charakterystyka mechaniczna i środowiskowa
| Pozycje |
Zjednoczcie się |
Specyfikacje |
| Długoterminowe napięcie |
N |
600 |
| Napięcie (krótkoterminowe) |
N |
1500 |
| Zniszczanie (długoterminowe) |
N/10cm |
300 |
| Zniszczanie (krótkoterminowe) |
N/10cm |
1000 |
| Min. promienie zgięcia (dynamiczny) |
mm |
20D |
| Min. promień gięcia (statyczny) |
mm |
10D |
| Temperatura instalacji |
°C |
-20~+60 |
| Temperatura pracy |
°C |
-40~+70 |
| Temperatura przechowywania |
°C |
-40~+70 |
Parametry techniczne
| Liczba włókien |
Średnica kabla (mm) |
Masę kable (kg/km) |
Wytrzymałość na rozciąganie
Długa/krótka
Termin (N)
|
Odporność na złamanie
Długa/krótka
Termin (N/100 mm)
|
Zgięcie
Radiusz statyczny/dynamiczny
(mm)
|
| 2 ~ 12 |
10.6 |
124 |
1000/3000 |
1000/3000 |
10D/20D |
| 14 ~ 24 |
12.0 |
147 |
1000/3000 |
1000/3000 |
10D/20D |
| Charakterystyka układu przesyłowego |
| |
G.652 |
G.655 |
50/125 μm |
620,5/125 μm |
|
Maksymalne osłabienie
(dB/km) (+20°C)
|
850 nm |
|
|
3.0 |
3.3 |
| 1300 nm |
|
|
1.0 |
1.0 |
| 1310 nm |
0.36 |
0.4 |
|
|
| 1550 nm |
0.24 |
0.23 |
|
|
| Długość fali odcięcia kabla (nm) |
≤ 1260 |
≤ 1450 |
|
|
Szczegóły opakowania:
1km/2km/3km/4km/5km na drewniany bęben.
5KM: 100*100*90CM. 4KM: 90*90*78CM.
Przesyłka:przez morze/przez powietrze lub ekspresowo,zależy od ilości zamówienia
|
Ilość ((km)
|
Próbki
|
1-100 km
|
100-1000 km
|
|
Najwcześniejszy czas
|
1 dzień
|
3-5 dni roboczych
|
5-7 dni roboczych
|
Aby lepiej zapewnić bezpieczeństwo Państwa towarów, zapewnione zostaną profesjonalne, przyjazne dla środowiska, wygodne i wydajne usługi pakowania.Inne opakowania dostępne na życzenie klienta.
Zdjęcie żeglugi Kenya Nariobi / Peru Lima:
Profil firmy:
Guangzhou jiqian fiber optical cable co., LTD znajduje się w mieście Guangzhou, prowincji Guangdong nowa strefa przemysłowa wai, miasto xintang, jest zbiór naukowych badań, rozwoju, produkcji,Sprzedaż dla integracji dużej specjalizacji przedsiębiorstwa akcyjnego o wysokiej technologii, specjalizujący się w produkcji różnych specyfikacji kabli rdzeniowych 2-288.
RFQ:
AJesteś prawdziwym producentem?
Tak, jesteśmy fabryką w Guangzhou w Chinach, witamy na naszą wizytę!
2- Jaka jest twoja minimalna ilość?
Wspieramy nowy projekt naszych klientów, zamówienie próbne jest dostępne
3- Mogę dostać próbkę?
Tak, dostarczamy darmowe próbki i musisz tylko zapłacić za przewozy ekspresowe.
4- A co z płatnością?
L/C, T/T, Western Union i Paypal są akceptowane.
5- Czas dostawy?
Zazwyczaj 3-7 dni roboczych, również jest to w zależności od ilości.
6Czy możesz dostarczyć zamówione produkty i logo?
Tak, dostarczamy usługi OEM&ODM, pls nie wahaj się skontaktować.
