opis produktu
Kabel optyczny z włókna optycznego opancerzonego 48 rdzenia GYTS G652D
Specyfikacja
Model: GYTS-48B1.3
Włókno: SM G652D
Pancerne: taśma stalowa
Średnica kurtki: 9 mm
Materiał kurtki: HDPE
Długość kabla: 4 km/ bęben
Prosta specyfikacja:
Długość fali badawczej: 1310/1550 nm
przy 1310 nm: ≤ 0,35 dB
przy 1550 nm:≤00,23 dB
Charakterystyka optyczna:
| |
|
G.652D |
50/125 μm |
62.5/125μm |
| Atenuacja (+20°C) |
@850nm |
|
≤ 3,0 dB/km |
≤ 3,0 dB/km |
| @1300nm |
|
≤1,0 dB/km |
≤1,0 dB/km |
| @1310nm |
≤ 0,36 dB/km |
|
|
| @1550nm |
≤ 0,22 dB/km |
|
|
| Szerokość pasma (klasa A) |
@850nm |
|
≥ 500MHz·km |
≥ 200MHz·km |
| @1300nm |
|
≥ 1000MHz·km |
≥ 600MHz·km |
| Numeryczna otwórka |
|
0.200±0.015NA |
0.275±0.15NA |
| Odcięcie kabla Długość fali |
≤ 1260 nm |
|
Jednorazowy i wielowarunkowy, do 288 rdzeni Witamy na zapytaniu!
Temperatura działania: -20°C do +60°C
Pozostałe modele dostępne ((Jedyna/Dwukrotna kurtka) 2F, 4F, 8F, 12F, 24F, 48F, 72F, 96F, 128F, 144F.
Ma dobre właściwości mechaniczne i właściwości termiczne.
Sam materiał z luźnych rur ma dobrą odporność na wodę i wysoką wytrzymałość.
Rurka jest wypełniona specjalnym tłuszczem chroniącym włókno.

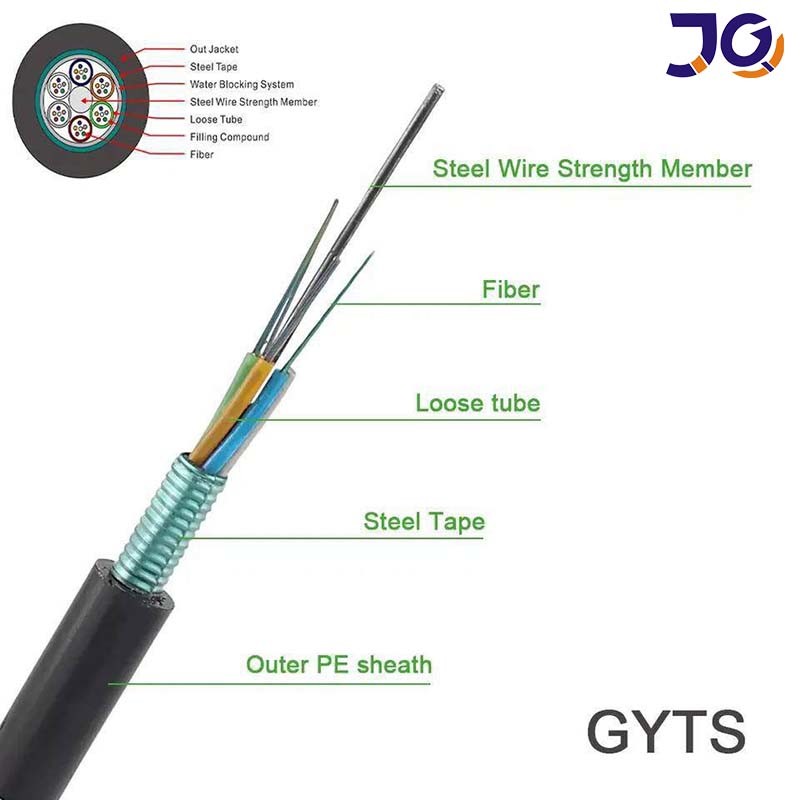

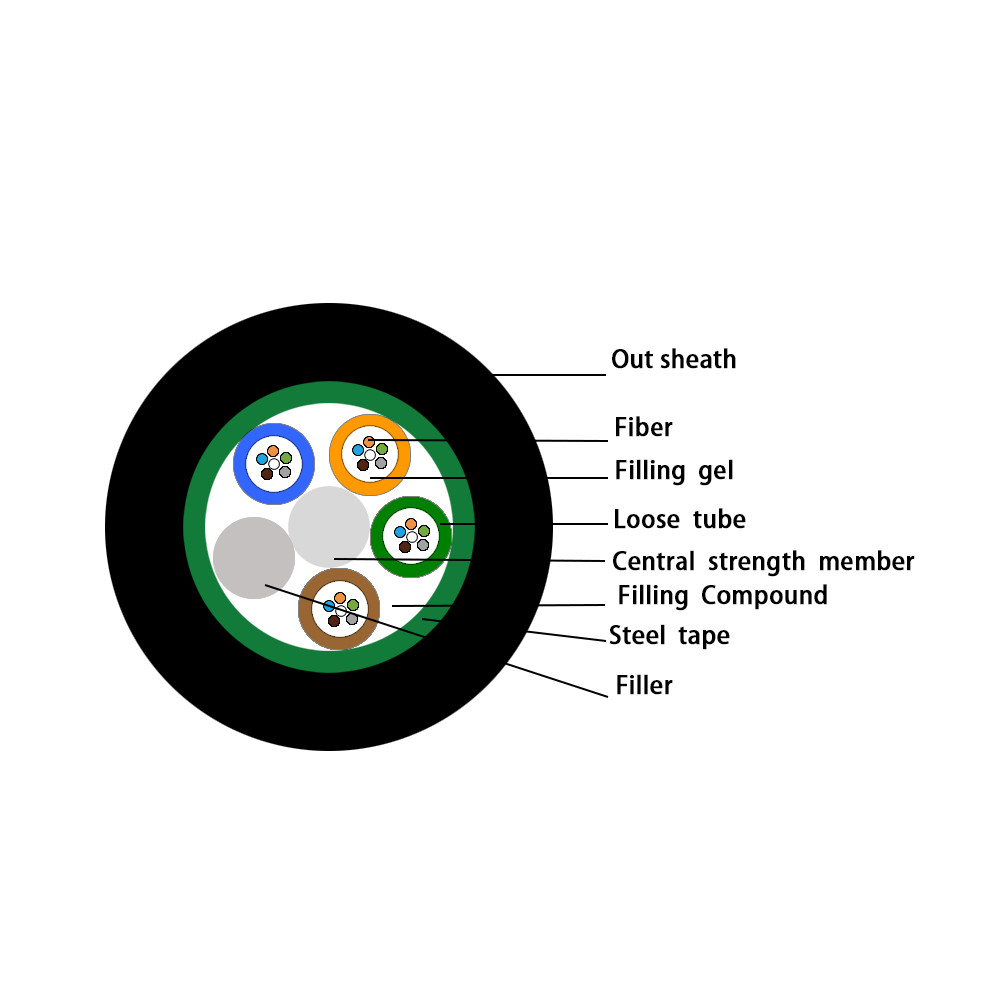

Specjalnie zaprojektowana kompaktowa struktura kabla skutecznie zapobiega wciąganiu obudowy.
Płaszcz PE ma doskonałą odporność na promieniowanie UV,zapewnić wodoodporność kabla.
Łatwa rurka jest wypełniona specjalnym wodoodpornym związkiem.

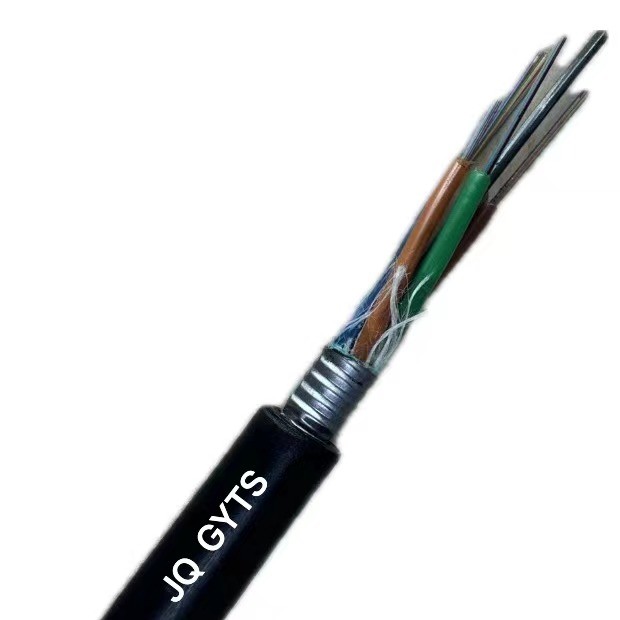

Zdjęcie kablowe
Charakterystyka optyczna
| Pozycje |
Jednostka |
Specyfikacja |
| G652D |
| Prężnica pola trybu |
1310 nm |
- Tak. |
9.2±0.4 |
| 1550 nm |
- Tak. |
10.4±0.5 |
| Średnica okładzin |
- Tak. |
124.8±0.7 |
| Nieokrągłość powłoki |
% |
≤0.7 |
| Błąd w koncentryczności okładzin rdzenia |
- Tak. |
≤0.5 |
| Średnica powłoki |
- Tak. |
245±5 |
| Nieokrągłość powłoki |
% |
≤6.0 |
| Błąd koncentryczności powłoki |
- Tak. |
≤12 |
| Długość fali odcięcia kabla |
nm |
acc≤1260 |
| Zmniejszenie (maks.) |
1310 nm |
dB/km |
≤0.36 |
| 1550 nm |
dBkm |
≤0.22 |
Parametry techniczne
Włókna
Hrabia. |
Średnica
(MI) |
Waga
(KG/KMI) |
Min.Promiar zakrętu |
Mlin. Napięcie
(N) |
Złamać
(N/100MMl) |
| Statyczny |
Dynamiczny |
Długoterminowe |
Krótkoterminowe |
Długoterminowe |
Krótkoterminowe |
| 2-30 |
9.8 |
95 |
10
Czasy
z
Średnica
|
20
Czasy
z
Średnica
|
1500 |
600 |
1000 |
300 |
| 32-36 |
10.3 |
115 |
1500 |
600 |
1000 |
300 |
| 38-60 |
10.7 |
115 |
1500 |
600 |
1000 |
300 |
| 62-72 |
11.3 |
140 |
1500 |
600 |
1000 |
300 |
| 74-96 |
12.9 |
175 |
1500 |
600 |
1000 |
300 |
| 98-120 |
14.4 |
210 |
1500 |
600 |
1000 |
300 |
| 122-144 |
15.8 |
245 |
1500 |
600 |
1000 |
300 |
| 146-216 |
16.3 |
260 |
1500 |
600 |
1000 |
300 |
| 218-240 |
19.5 |
345 |
1500 |
600 |
1000 |
300 |
| 242-288 |
21.7 |
415 |
1500 |
600 |
1000 |
300 |
Zastosowanie
Odpowiednie do stosowania zewnętrznego w kanałach i antenach
Opakowanie i dostawa

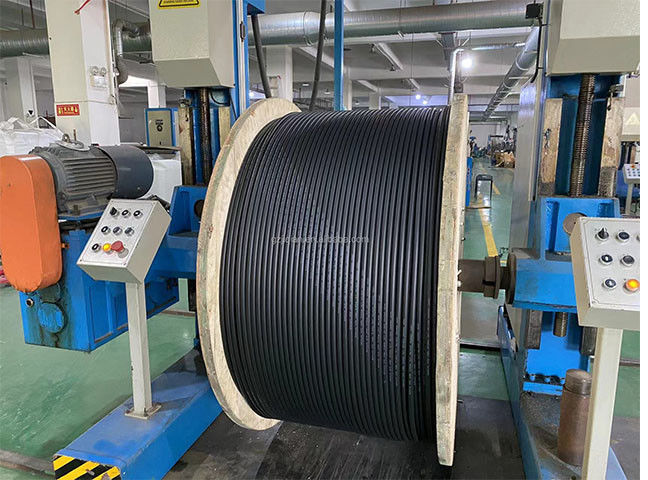

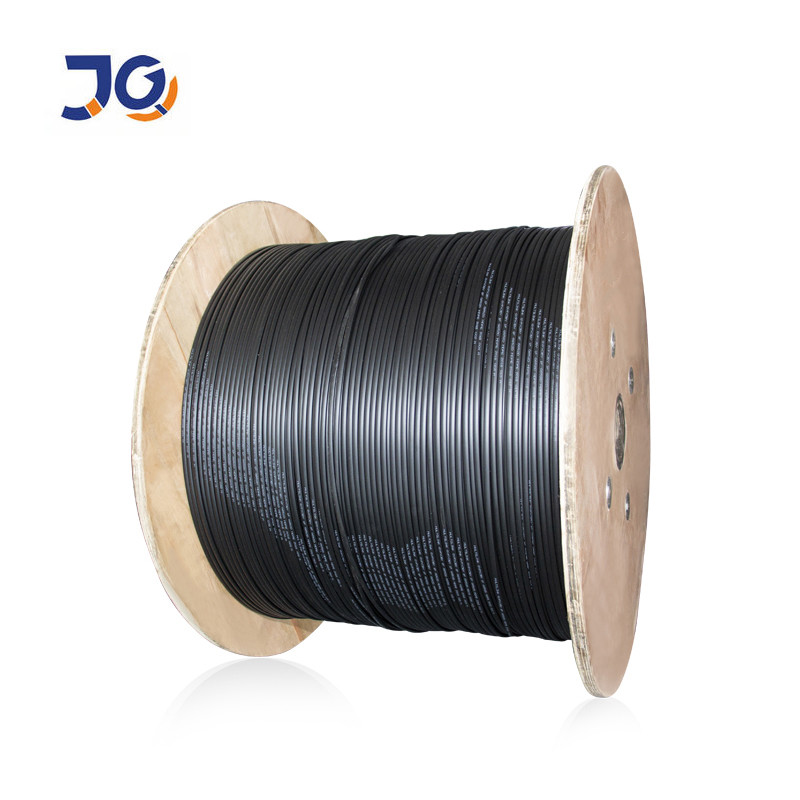

1KM 2KM 3KM 4KM 5KM W jednym drewnianym bębnie, inne długości mogą być dostosowane
Aby lepiej zapewnić bezpieczeństwo towarów, zapewnione zostaną profesjonalne, przyjazne dla środowiska, wygodne i wydajne usługi pakowania.
Wspieramy produkty OEM i Customise.
