Opis produktu

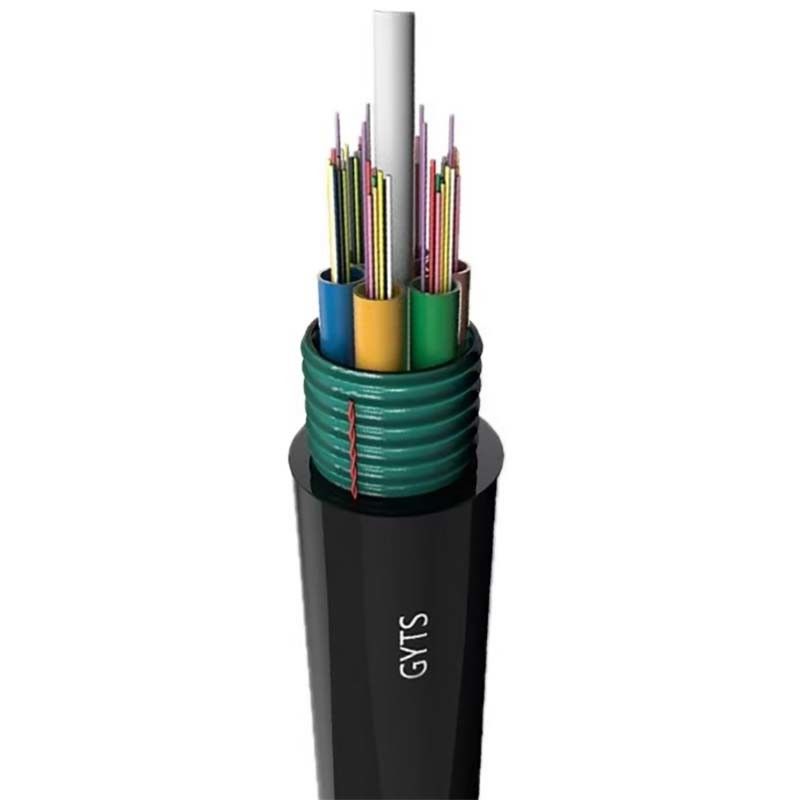

Struktura kabla optycznego GYTS polega na umieszczeniu 9/125um jednomodowego włókna optycznego lub 50/125um, 62.5/125pm wielowarunkowe włókna optyczne (dioksyd krzemu) w luźnym obudowie wykonanym z materiału o wysokiej odporności na wodęW środku rdzenia kabla znajduje się metalowe rdzenie wzmocnione.rdzeń wzmocnienia musi dodać warstwę płaszcza PE. Luźna obudowa i linia wypełniająca wokół środka rdzenia wzmocnienia są skręcone kompaktowymi i okrągłymi rdzeniami kabla.Dwuoboczny zwrotny pasek stalowy (PSP) jest owinięty pionowo i wytłaczany do polietylenowej osłony w kablu.
Cechy
Ma dobre właściwości mechaniczne i właściwości termiczne.
Sam materiał z luźnych rur ma dobrą odporność na wodę i wysoką wytrzymałość.

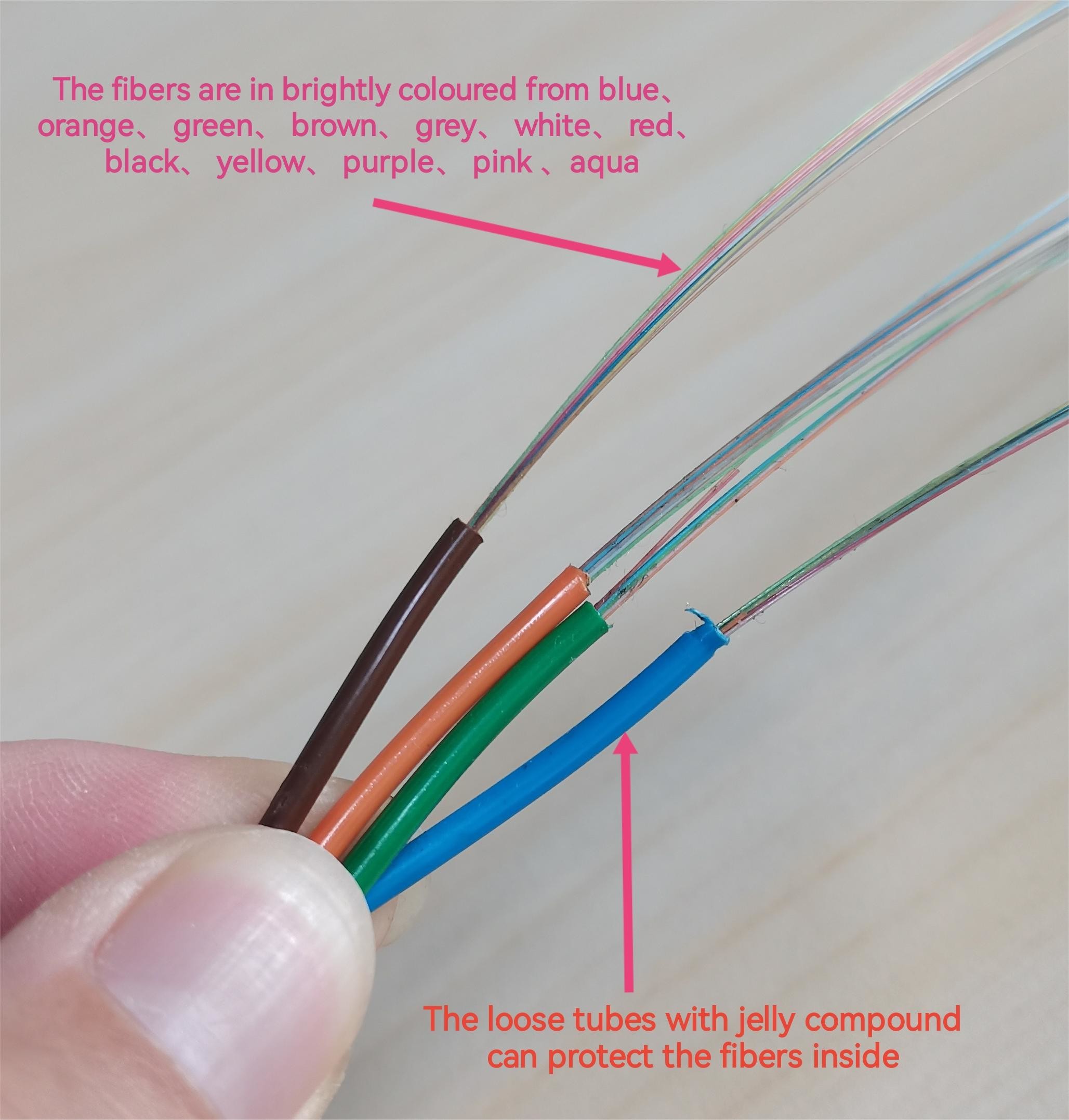

Rurka jest wypełniona specjalnym tłuszczem chroniącym włókno.
Specjalnie zaprojektowana kompaktowa struktura kabla skutecznie zapobiega wciąganiu się obudowy.
Płaszcz PE ma doskonałą odporność na promieniowanie UV,zapewnić wodoodporność kabla.
Jednorazowy rdzeń wzmacniający.Łatwa rurka jest wypełniona specjalnym wodoodpornym związkiem.
Pełne wypełnienie rdzenia.Barykada wilgotności z taśmy aluminiowej powlekanej tworzywem sztucznym (APL)
Zastosowanie:
• Dostosowany do dystrybucji na zewnątrz.
• nadaje się do metody układania rurociągów powietrznych.
• Długodystansowa i lokalna komunikacja sieciowa.
Charakterystyka optyczna
| Pozycje | Jednostka | Specyfikacja | |
| G652D | |||
| Prężnica pola trybu | 1310 nm | - Tak. | 9.2±0.4 |
| 1550 nm | - Tak. | 10.4±0.5 | |
| Średnica okładzin | - Tak. | 124.8±0.7 | |
| Nieokrągłość powłoki | % | ≤0.7 | |
| Błąd w koncentryczności okładzin rdzenia | - Tak. | ≤0.5 | |
| Średnica powłoki | - Tak. | 245±5 | |
| Nieokrągłość powłoki | % | ≤6.0 | |
| Błąd koncentryczności powłoki | - Tak. | ≤12 | |
| Długość fali odcięcia kabla | nm | acc≤1260 | |
| Zmniejszenie (maks.) | 1310 nm | dB/km | ≤0.36 |
| 1550 nm | dBkm | ≤0.22 | |
Parametry techniczne
| Włókna Hrabia. |
Średnica (MI) |
Waga (KG/KMI) |
Min.Promiar zakrętu | Mlin. Napięcie (N) |
Złamać (N/100MMl) |
|||
| Statyczny | Dynamiczny | Długoterminowe | Krótkoterminowe | Długoterminowe | Krótkoterminowe | |||
| 2-30 | 9.2 | 95 |
10
|
20
|
1500 | 600 | 1000 | 300 |
| 32-36 | 9.5 | 100 | 1500 | 600 | 1000 | 300 | ||
| 38-60 | 10.0 | 115 | 1500 | 600 | 1000 | 300 | ||
| 62-72 | 10.5 | 125 | 1500 | 600 | 1000 | 300 | ||
| 74-96 | 12.9 | 175 | 1500 | 600 | 1000 | 300 | ||
| 98-120 | 14.4 | 210 | 1500 | 600 | 1000 | 300 | ||
| 122-144 | 15.8 | 245 | 1500 | 600 | 1000 | 300 | ||
| 146-216 | 16.3 | 260 | 1500 | 600 | 1000 | 300 | ||
| 218-240 | 19.5 | 345 | 1500 | 600 | 1000 | 300 | ||
| 242-288 | 21.7 | 415 | 1500 | 600 | 1000 | 300 | ||

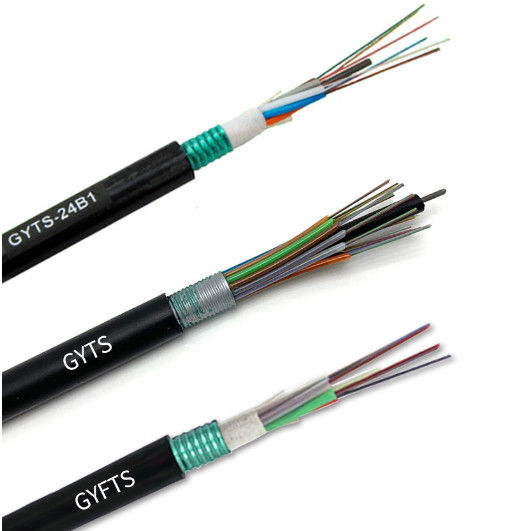

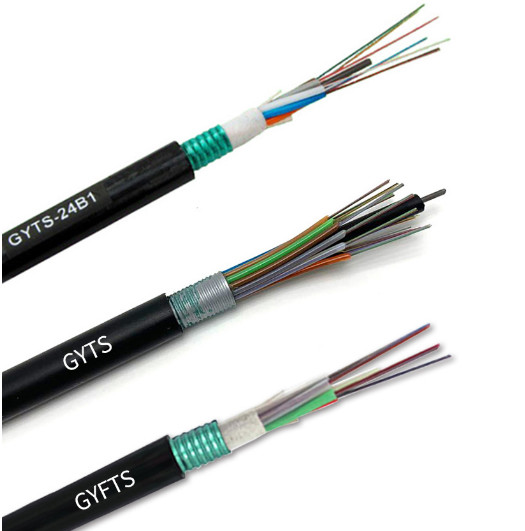

Szczegółowe zdjęcia produktów
