opis produktu

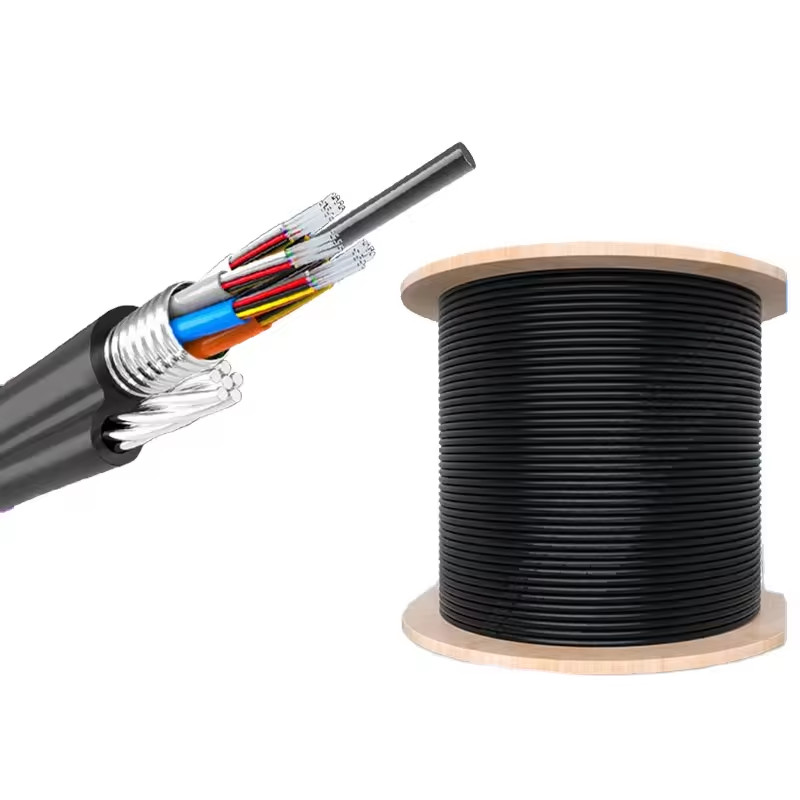

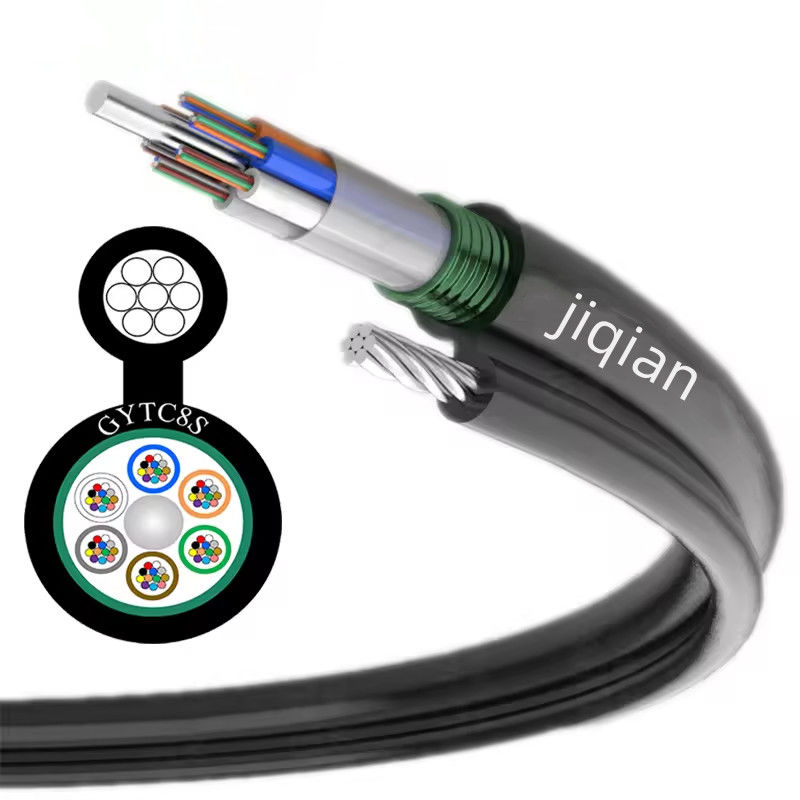

Rysunek 8 Kabel włóknisty GYTC8S
Opis produktu:

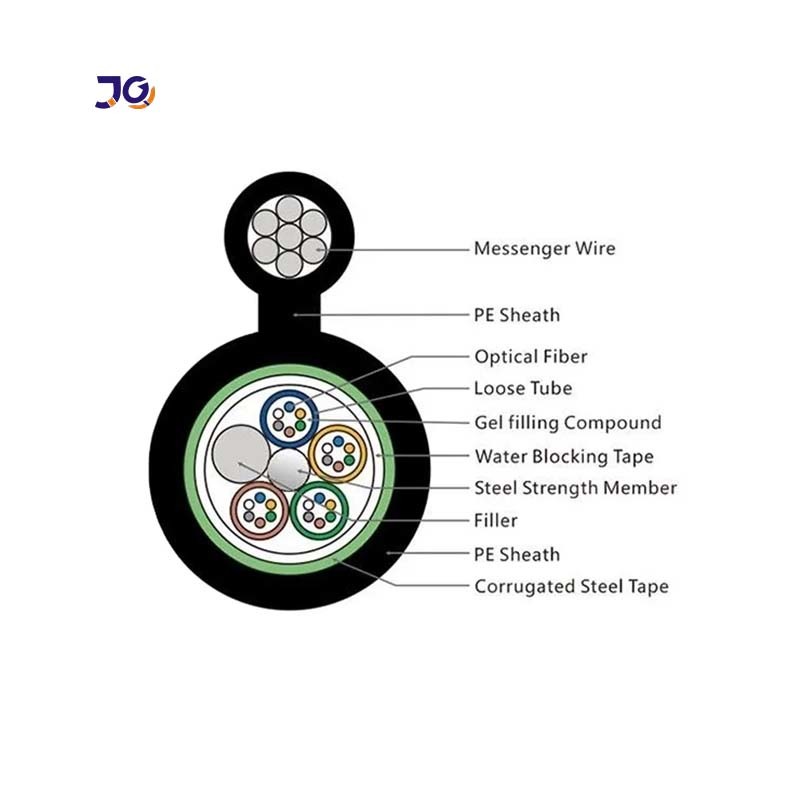

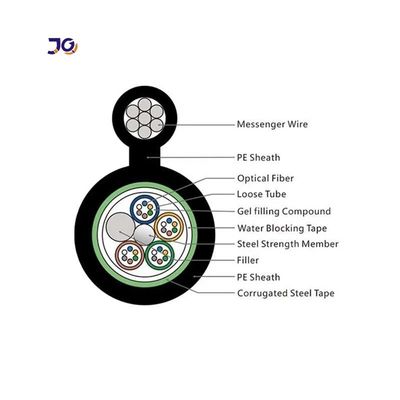

konstrukcja kabla optycznego GYTC8S polega na umieszczeniu jedno- lub wielo-trybnego pasa włókien optycznych w luźnym rękawie wykonanym z materiału poliestrowego o wysokim modułach,i rękaw jest wypełniony wodoszczelnymi związkamiCentrum rdzenia kable to rdzenie wzmocnione z metalu.Pustkę w rdzeniu kabla wypełnia się wodoblokowym wypełniaczemPo pionowym owinięciu plastikowo powlekanego pasa stalowego (PSP) jest on zintegrowany z drutem stalowym, który jest połączony z ośmiokształtową osłoną polietylenową w kabel.Produkt ten jest stosowany do samodzielnego układania powietrza.
Cechy
1. Jednorazowa lub siedmiorasowa konstrukcja samonośnej kabli zawieszenia powietrznego ze stali nierdzewnej lub miedzi elektroplastycznej.
2. napełnienie olejem, wielokrotna struktura rury luźnego rękaw, centralne wzmocnienie rdzenia wzmocnienie, stalowy pas pancerz.
3.Posiada dobre właściwości środowiskowe i mechaniczne.
--- Drut stalowy stosowany jako centralny element wytrzymałości
--- Związek do napełniania rur luźnych
---100% wypełnienie rdzenia kabla
--- PSP zwiększające odporność na wilgoć
Charakterystyka optyczna
| Pozycje |
Jednostka |
Specyfikacja |
| G652D |
| Prężnica pola trybu |
1310 nm |
- Tak. |
9.2±0.4 |
| 1550 nm |
- Tak. |
10.4±0.5 |
| Średnica okładzin |
- Tak. |
124.8±0.7 |
| Nieokrągłość powłoki |
% |
≤0.7 |
| Błąd w koncentryczności okładzin rdzenia |
- Tak. |
≤0.5 |
| Średnica powłoki |
- Tak. |
245±5 |
| Nieokrągłość powłoki |
% |
≤6.0 |
| Błąd koncentryczności powłoki |
- Tak. |
≤12 |
| Długość fali odcięcia kabla |
nm |
acc≤1260 |
| Zmniejszenie (maks.) |
1310 nm |
dB/km |
≤0.36 |
| 1550 nm |
dBkm |
≤0.22 |
Parametry techniczne
| Model włókna |
G.652D |
| Projekt ((Strength Member+Tube&Filler) |
1+5 |
| Członek Centralnej Siły |
Materiał |
Drut stalowy |
| Średnica ((+0,05) mm |
1.5 |
| LooseTube |
Materiał |
PBT |
| Średnica ((+0,06) mm |
2 |
| Grubość ((+0,03) mm |
0.32 |
| TheMax.Core.NO./Tube |
12 |
| Wiązka wypełniająca |
Materiał |
HDPE |
| Kolor |
Biały |
| Średnica ((+0,06) mm |
2.1 |
| Członek siły nici |
Materiał |
Ocieplona stal |
| Rodzaj |
φ0,9x3 |
| Warstwa pancerza |
Materiał |
Taśma stalowa |
| Powierzchnia zewnętrzna |
Materiał |
MDPE |
| Grubość ((+0,03) mm |
1. |
| Powierzchnia zewnętrzna |
Materiał |
MDPE |
| Grubość ((40.03) mm |
1.8 |
| Przełożenie kabli (土0.2) mm |
9.5*17.8 ((nominalny) |
| Ciężar kable ((+10) kg/km |
160 ((nominalne) |
| Min. instalacji/N |
1500 |
| Zmniejszenie |
1310 nm |
00,35 dB/KM |
| 1550 nm |
00,21 dB/KM |
| Min.promień zginania |
Bez napięcia |
10.0*Kabelφ |
| Pod najwyższym napięciem |
20.0xKabelφ |
Pokaz zdjęć
Opakowanie
• Standardowy drewniany bęben z kable
• Standardowa długość rolki: 2/3km/rolka, dostępna jest również inna długość
Częste pytania
1- Jesteś prawdziwym producentem?
Jesteśmy prawdziwym producentem z 15-letnią historią.
2- Przyjmujecie małe zamówienia?
Tak, małe zamówienie jest dostępne. Wspieramy nowy projekt naszych klientów, ponieważ wiemy, że biznes zawsze pochodzi z małych zamówień.
3- Jaki jest okres gwarancji?
25 lat dla kabli światłowodowych
4- Jaki jest czas dostawy?
Zazwyczaj w ciągu 3-5 dni roboczych
6Czy możesz dostarczyć zamówione produkty i logo?
Dostarczamy usługi OEM i ODM.
