Dom ProduktyRysunek 8 Kabel światłowodowyRysunek 8 Kabel światłowodowy z taśmą aluminiową / taśmą stalową
Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions
Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions
Rysunek 8 Kabel światłowodowy z taśmą aluminiową / taśmą stalową Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions
Skontaktuj się teraz

Rysunek 8 Kabel światłowodowy z taśmą aluminiową / taśmą stalową

Minimalne zamówienie : 1km
Miejsce pochodzenia: Guangzhou China Nazwa handlowa: JQ
Orzecznictwo: ISO9001 Numer modelu: GYTC8Y/GYTC8A

Szczegóły informacji
Średnica włókna: 9/125μm Promień gięcia: 20D
Kurtka: PE UV Średnica okładziny: 125,0±0,1
System blokowania wody: Mieszanka wypełniająca Użycie kabli: Na zewnątrz
Średnica zewnętrzna: 7,0 mm-9,0 mm Samonośne: Skręcony drut stalowy/drut stalowy
Członek siły: Przędza aramidowa
Podkreślić:

9.0mm Rysunek 8 Kabel światłowodowy

,

Kable włóknooptyczne samodzielnie noszące się

opis produktu

4core 6core 12core Rysunek 8 Kabel światłowodowy z drutem stalowym Mini Rysunek 8 Kabel Gyxtc8y Gyxtc8a

Opis produktu

Rysunek 8 Kabel światłowodowy
  • Samodzielne utrzymanie:Figura 8 Kabel światłowodowy jest zaprojektowany tak, aby był samodzielny, eliminując potrzebę dodatkowego sprzętu lub konstrukcji.
  • Włókna stalowe:Kabel jest wzmocniony drutem stalowym, zapewniając wysoką wytrzymałość i wsparcie dla instalacji powietrznych.
  • Wyroby z materiałów chemicznych:Kabel jest pokryty materiałem UV PE, który zapewnia doskonałą ochronę przed trudnymi warunkami pogodowymi i promieniowaniem UV.
  • Taśma aluminiowa/taśma stalowa:Kabel jest opancerzony taśmą aluminiową lub stalową, zapewniając dodatkową ochronę przed gryzoniami, wilgocią i innymi czynnikami zewnętrznymi.

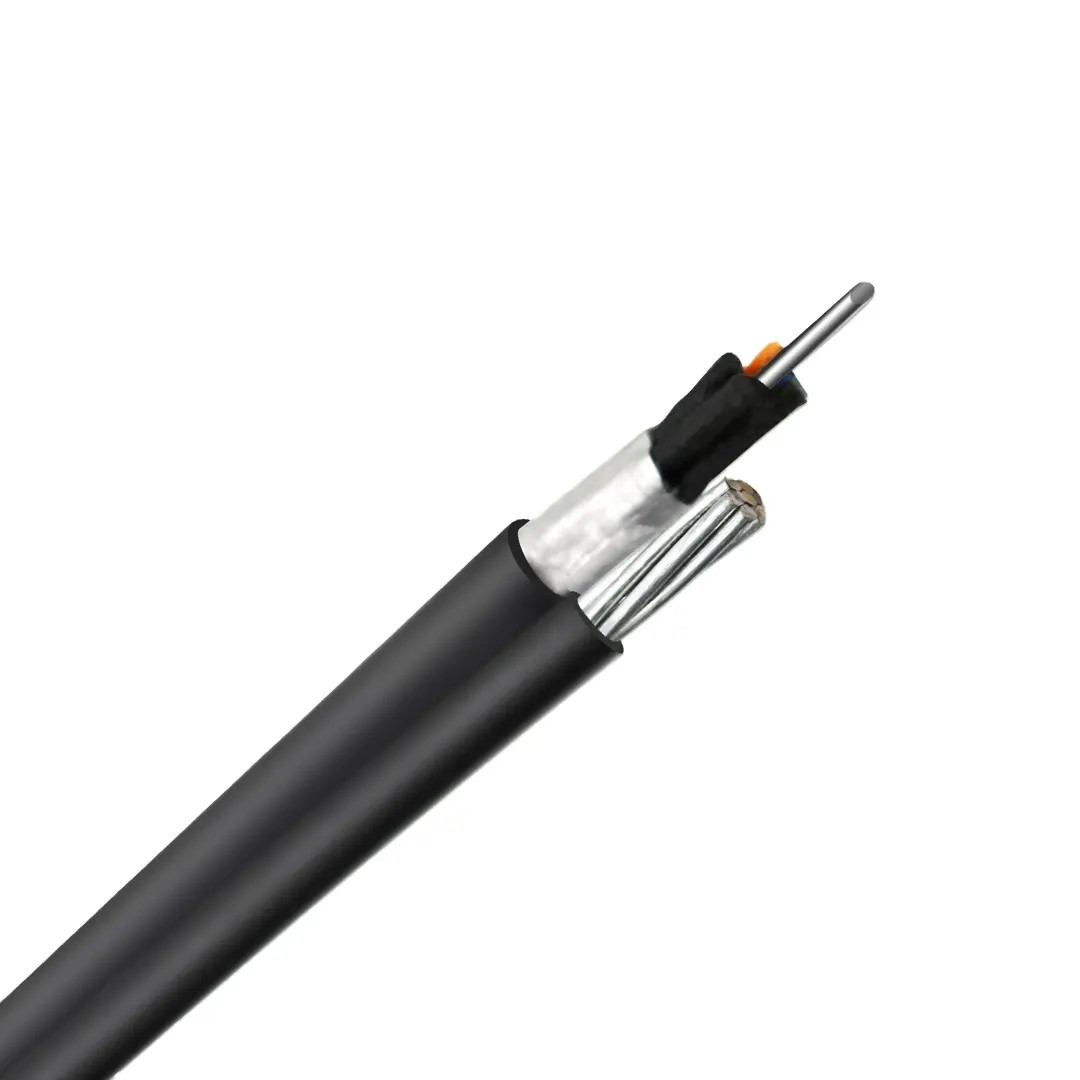

Rysunek 8 Kabel światłowodowy z taśmą aluminiową / taśmą stalową 0

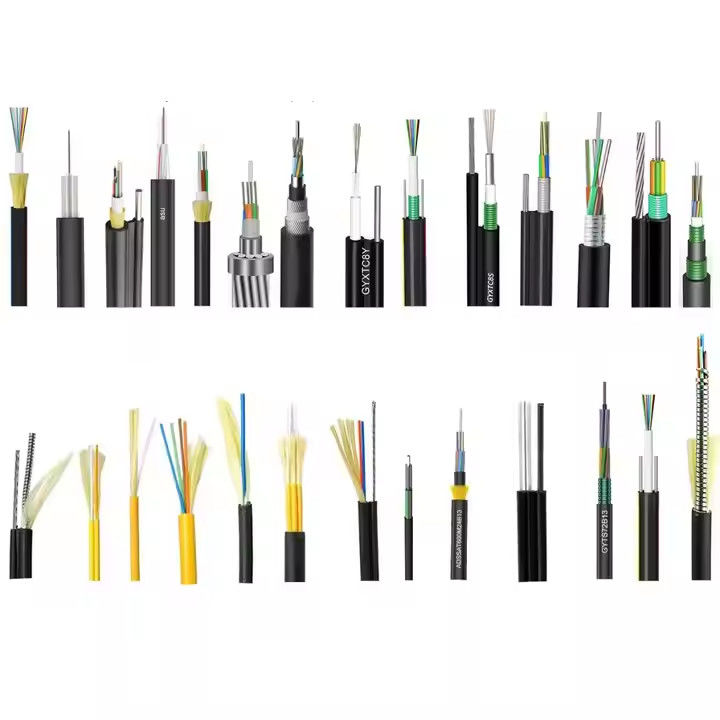

Rysunek 8 Kabel światłowodowy z taśmą aluminiową / taśmą stalową 1

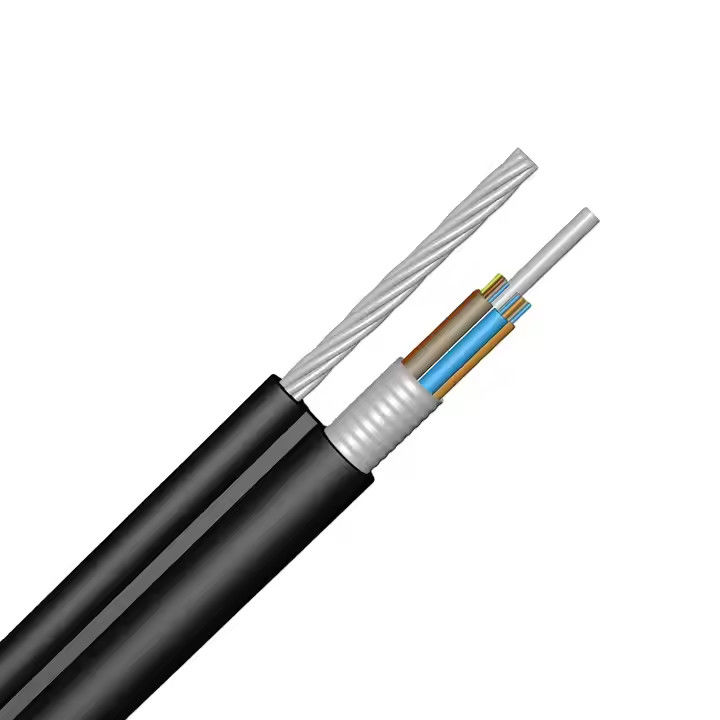

Rysunek 8 Kabel światłowodowy z taśmą aluminiową / taśmą stalową 2



Struktura i parametry kabla
Włókna
Numer
Włókna stalowe ocynkowane
średnica
Spuścić
rurka
Gęstość obudowy
(nazwa*)
Połączyć
wymiar
Wymiar kabla
W*H
(nominalny**)
Waga
(ok.)
mm
mm
mm
mm
mm
kg/km
6
1.6
2.5
1.5
1.5*1.5
6.8*11.5
70
12
1.6
3
1.5
1.5*1.5
7.4*12.0
77



* nominalna grubość osłony może mieć tolerancję ± 0,2 mm.
** wymiar nominalny kabla może mieć tolerancję ± 0,5 mm.

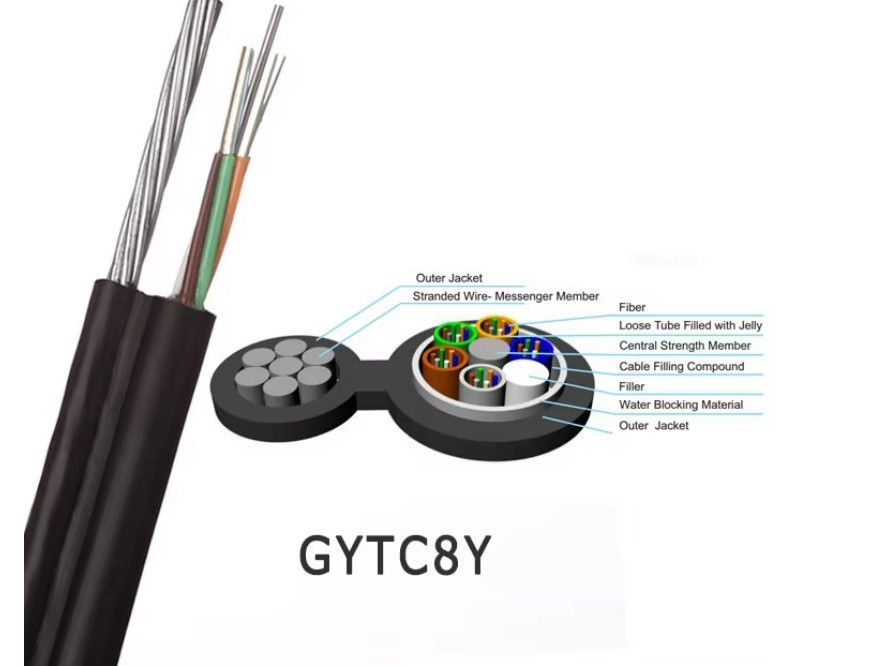

 Rysunek 8 Kabel światłowodowy z taśmą aluminiową / taśmą stalową 3



Wydajność włókna optycznego
Wydajność światłowodu kablowego (ITU-T Rec. G.652D)

Rodzaj kabla
Liczba włókien
Maks. Włókno w rurkach
Masa kabla kg/km
Średnica kabla ((mm)
Wytrzymałość na napięcie długoterminowa/krótkoterminowa N
Odporność na rozdrabnienie długoterminowa/krótkoterminowa N/100MM
GYXTC8S 2~8
2 ~ 8
8
117
8.1*16.9
2000/6000
300/1000
GYXTC8S 10~12
10 ~ 12
12
121
8.3*17.0
2000/6000
300/1000
S/N
Pozycja
Metoda badania
Warunek przyjęcia
1
Wytrzymałość na rozciąganie IEC 794-1-E1
_Obciążenie: 5,0KN _Długość kabla pod obciążeniem: 50 m
- Czas ładowania: 1 min.
- Zmiana straty £ 0,1 dB @1550 nm
- Brak pęknięć włókien i uszkodzenia osłony.
2
Badanie rozdrobnienia
IEC 794-1-E3
- Obciążenie: 1,0KN/100mm
- Czas ładowania: ≥1 min.
- Zmiana straty £ 0,1 dB @1550 nm
- Bez przerwy włókien i bez uszkodzenia osłony.
3
Odporność na uderzenia
IEC 794-1-E4
- Punkty uderzenia: 3
- Czas pracy: 1
- Energia uderzenia: 4,5 Nm
- Promień głowicy młotka: 12,5 mm
- Zmiana straty £ 0,1 dB @1550 nm
- Brak pęknięć włókien i uszkodzenia osłony.
4
Wielokrotne gięcie
IEC 794-1-E6
- Promień gięcia: 20 x kabel
- Obciążenie: 150 N
- Szybkość gięcia: 3 sekundy na cykl
- Numer cyklu: 30
- Zmiana straty £ 0,1 dB @1550 nm
- Brak pęknięć włókien i uszkodzenia osłony.
5
Wkręcenie
IEC 794-1-E7
- Długość: 1 m
- Obciążenie: 150 N
- kąt skrętu: ±90°
- Prędkość skręcania: 1 min/cykl
- Numer cyklu: 10
- Zmiana straty £ 0,1 dB @1550 nm
- Brak pęknięć włókien i uszkodzenia osłony.
6
Badanie przenikania wody
IEC 794-1-F5B
- Wysokość wody: 1 m
- Długość próbki: 3 m
- Czas badania: 24 godziny
- Żadna woda nie powinna wyciekać z przeciwległego końca kabla.
7
Badanie cyklu temperatury
IEC 794-1-F1
- Temperatura:
+20oC→-40oC→+70oC →+20oC
- Czas na każdy krok: 12 godzin
- Liczba cykli: 2
- Zmiana strat £ 0,05 dB/km@1550 nm
- Brak pęknięć włókien i uszkodzenia osłony.
8
Przepływ złożony
IEC 794-1-E14
- Długość próbki: 30 cm
- Temperatura: 70°C ± 2°C
- Czas: 24 godziny
- Brak przepływu.
Numer modelu
GYTC8Y
Struktura
Jednostka
Parametry
Liczba włókien
włókna
4 ~ 30
32 ~ 60
62~72
74~84
86~96
Elementy
- Tak.
5
6
7
8
Prężnica rurki luźnej
mm
1.75
2.05
2.05
2.1
2.1
Rdzeń na rurę (nie więcej niż)
- Tak.
6
12
12
Środkowy element wytrzymałościowy/pokrywka PE (jeżeli jest wymagana)
mm
1.4
1.6
2.2
1.8 (2.9)
1.8 (3.5)
Średnica kable (Nom.)
mm
9.1
9.9
10.5
11.2
11.8
Waga (ok.)
Kg/km
133
152
175
180
190

Parametry techniczne:

Nazwa produktu
GYTC8A/GYTC8Y
Rodzaj włókna
G652D/ G657A
Kolor włókien
Żółty/Aqua/Różowy czerwony/Czarny/Biały lub dostosowany
Zastosowanie
Sieć komunikacyjna, antenowa, bezpośrednio zakopana, kanał, ect.
MOQ
1000 metrów
Czas przeprowadzenia
W ciągu 15 dni lub negocjacji
Wypłata
Paypal / TT / DP lub negocjacja
Transport morski
Przesyłki ekspresowe/przesyłki morskie/przesyłki lotnicze/przesyłki lądowe

*Długość standardowa: 1000 m;dostępna jest inna długość
*Powyższe jest tylko sugestią dla załadunku kontenerowego, prosimy o zapoznanie się z naszym działem sprzedaży dla konkretnej ilości

Opakowanie i wysyłka:

Opakowanie i wysyłka

Rysunek 8 Kabel światłowodowy z taśmą aluminiową / taśmą stalową 4

Rysunek 8 Kabel światłowodowy z taśmą aluminiową / taśmą stalową 5



Rysunek 8 Kabel światłowodowy z taśmą aluminiową / taśmą stalową 6
