12-rdzeniowy zewnętrzny jednomodowy SM 9/125 G652D ADSS 12-włóknowy kabel światłowodowy ADSS
Kabel ADSS (All-Dielectric Self-Supporting) to w pełni niemetalowy kabel światłowodowy zaprojektowany z wbudowanymi elementami wytrzymałościowymi — zazwyczaj przędzami aramidowymi lub linkami z tworzywa sztucznego wzmocnionego szkłem (GRP) — osadzonymi w jego okrągłej strukturze. Włókna optyczne są zwykle umieszczone w polimerowych luźnych tubach i chronione przez całą konstrukcję kabla.
Zaprojektowany zarówno do środowisk linii dystrybucyjnych, jak i transmisyjnych, kabel ADSS może być nawet instalowany na liniach energetycznych pod napięciem. Jak sama nazwa wskazuje, nie wymaga dodatkowego wspornika ani drutu nośnego, co pozwala na szybką, jednoprzebiegową instalację — co czyni go opłacalnym i wydajnym rozwiązaniem do budowy sieci światłowodowych.
Lekki i kompaktowy, zmniejszający obciążenie wież i słupów
Solidna konstrukcja zapewnia doskonałą odporność na wilgoć i chemikalia
Wysoce wszechstronny do szerokiego zakresu zastosowań zewnętrznych napowietrznych
Możliwości transmisji na duże odległości
Żywotność do 30 lat po instalacji
Używany przez zakłady energetyczne, operatorów telekomunikacyjnych, koleje i prywatnych dostawców sieci
Nadaje się zarówno do linii dystrybucyjnych, jak i linii przesyłowych wysokiego napięcia
Może być instalowany blisko przewodów, nawet w warunkach pod napięciem
Idealny do instalacji podziemnych z ograniczonym czasem przestoju
Idealny do szybkich i tanich wdrożeń sieci
Szeroko stosowany w projektach FTTX, w tym FTTH (Fiber to the Home)
Kable ADSS spełniają normy IEEE P1222 i IEC 60794-1.
Struktura i specyfikacje techniczne
1. Pojedynczy płaszcz ADSS
| liczba włókien | struktura | włókien na tubę |
średnica luźnej tuby (MM) |
Średnica FRP/podkładki (mm) | Grubość płaszcza zewnętrznego (mm) | Odn. Zewnętrzna Średnica (mm) |
Odn. Waga (kg/km) |
|
| Płaszcz PE | Płaszcz AT | |||||||
| 4 | 1+5 | 4 | 1.95 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 6 | 1+5 | 6 | 1.95 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 8 | 1+5 | 4 | 1.95 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 12 | 1+5 | 6 | 1.95 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 9.8 | 85 | 95 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 10.0 | 88 | 98 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 10.5 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7±0.1 | 12.0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 15.2 | 176 | 189 |
Wskazówki: wszystkie specyfikacje w powyższej tabeli są danymi przybliżonymi, aby uzyskać więcej szczegółowych specyfikacji,
skontaktuj się z naszymi sprzedawcami.
2. Podwójny płaszcz ADSS
| liczba włókien | struktura | włókien na tubę |
średnica luźnej tuby (MM) |
Średnica FRP/podkładki (mm) | Grubość płaszcza zewnętrznego (mm) | Odn. Zewnętrzna Średnica (mm) |
Odn. Waga (kg/km) |
|
| Płaszcz PE | Płaszcz AT | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.0 | 128 | 138 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7±0.1 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 16.5 | 212 | 228 |
Wskazówki: wszystkie specyfikacje w powyższej tabeli są danymi przybliżonymi, aby uzyskać więcej szczegółowych specyfikacji,
skontaktuj się z naszymi sprzedawcami.
|
Typ włókna |
Tłumienie (+20℃) |
Szerokość pasma |
Długość fali odcięcia kabla optycznego |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | ≤1260nm |
| G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | ≤1450nm |
| 50/125µm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | --- |
| 62.5/125µm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | --- |

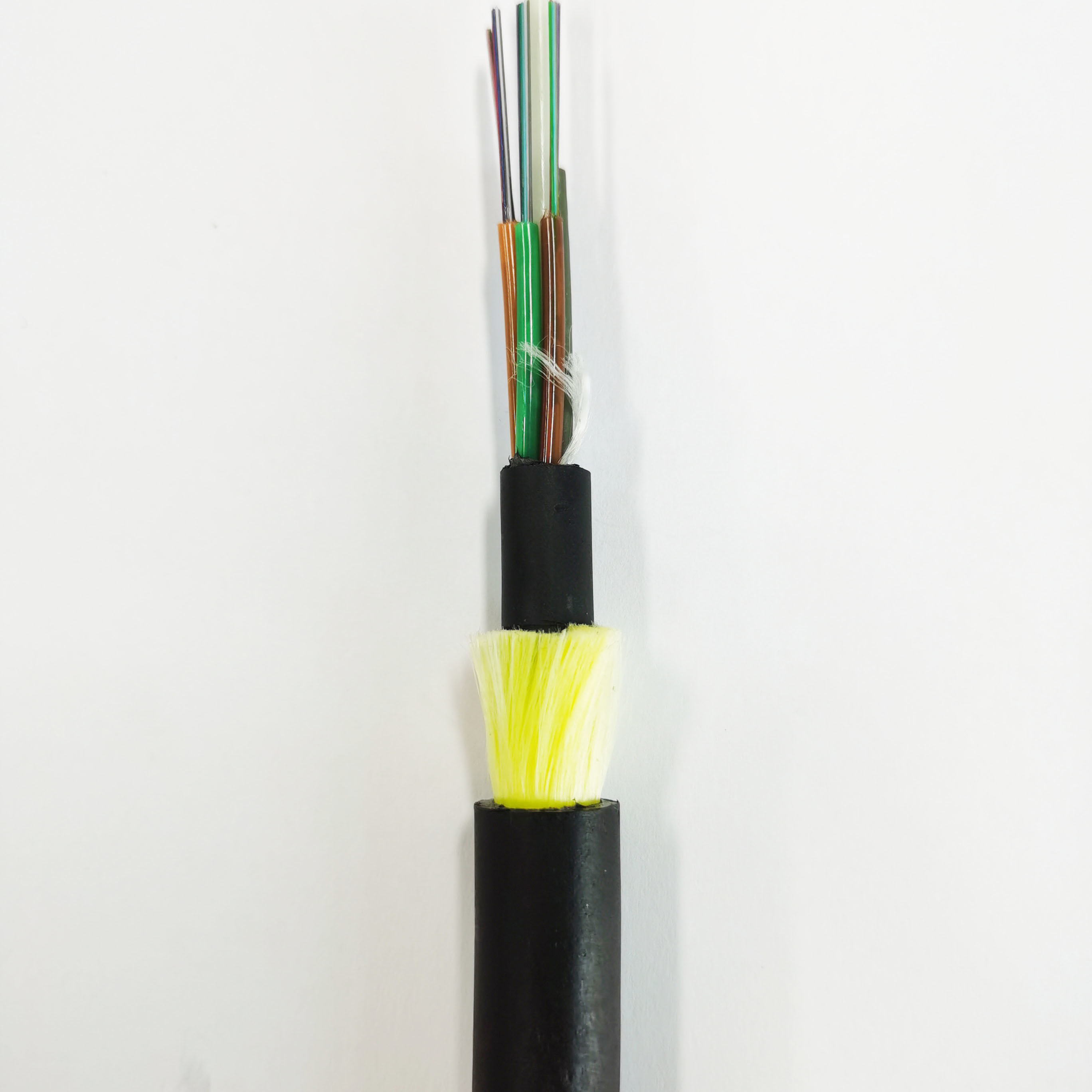

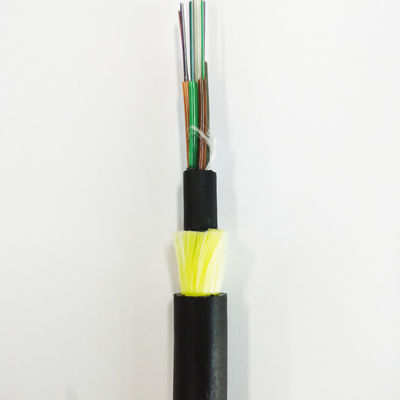

Szczegółowy obraz

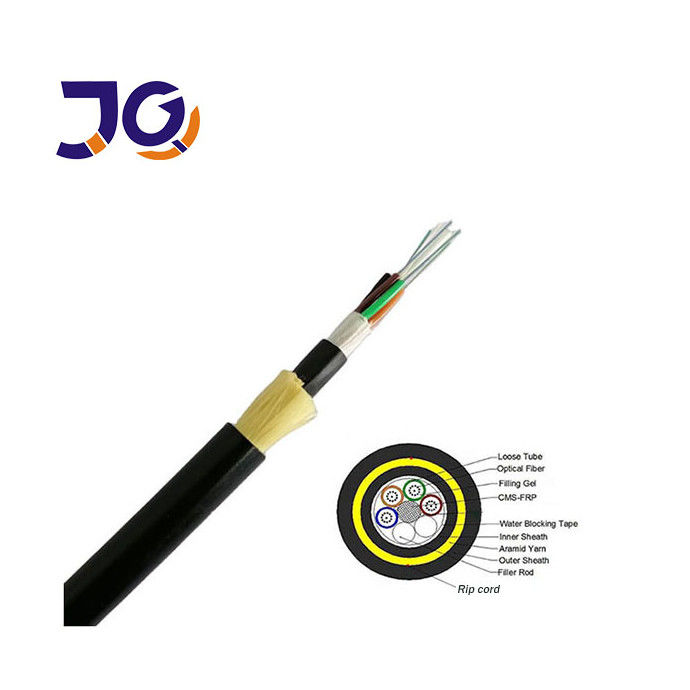

kabel światłowodowy ADSS z pojedynczym płaszczem

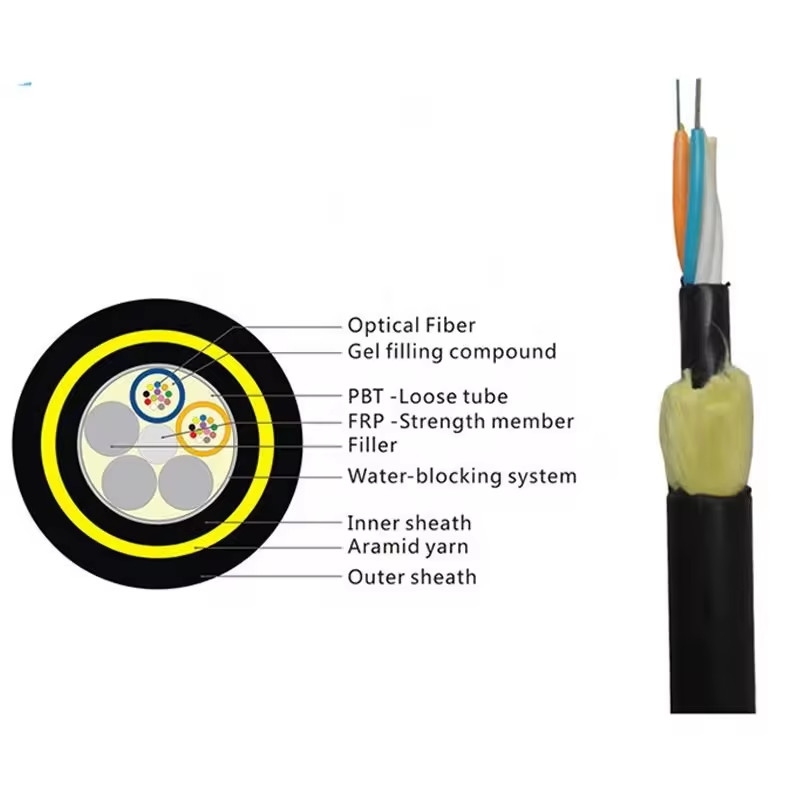

kabel światłowodowy ADSS z podwójnym płaszczem
Pakowanie:
FAQ
1. Czy jesteś firmą handlową czy producentem?
Jesteśmy producentem z ponad 10-letnim doświadczeniem, specjalizującym się w badaniach i rozwoju oraz produkcji kabli światłowodowych, kabli abonenckich, patchcordów i innych. Nasza fabryka znajduje się w Guangzhou — zapraszamy do odwiedzenia nas w dowolnym momencie.
2. Jak zapewniacie jakość produktu?
Każde włókno jest rygorystycznie testowane przed wysyłką. Bezpłatne próbki są dostępne po potwierdzeniu ceny w celu oceny jakości.
3. Czy akceptujecie małe zamówienia?
Tak, obsługujemy zamówienia o małej objętości, szczególnie w przypadku nowych projektów klientów. Wierzymy, że długoterminowe partnerstwa często zaczynają się od małych zamówień.
4. Jaki jest Twój czas dostawy?
Zazwyczaj 3–7 dni roboczych, w zależności od ilości zamówienia. Zorganizujemy wysyłkę niezwłocznie po otrzymaniu płatności.
5. Czy świadczycie usługi OEM?
Tak, OEM jest obsługiwany. Możemy dostosować produkty z Twoim logo i dostosować je do Twoich specyficznych wymagań projektowych.
