Ceny fabryczne: Kabel optyczny jednowarunkowy ADSS o wytrzymałości przędzy aramidowej
Co to jest kabel ADSS?
Kabel światłowodowy ADSS (All-Dielectric Self-Supporting) to specjalistyczny kabel przeznaczony do instalacji powietrznych na liniach elektroenergetycznych. Jest całkowicie niemetalowy, co pozwala na jego instalację w środowiskach wysokiego napięcia bez ryzyka przewodzenia. Konstrukcja kabla zapewnia solidne samopowieranie między konstrukcjami, co czyni go wydajną i opłacalną alternatywą dla kabli OPGW i OPAC.
Struktura i projekt
Nasz kabel ADSS ma kompaktowy, splotny design rdzenia.Włókna optyczne znajdują się w luźnych rurach wykonanych z tworzyw sztucznych o wysokim modulu i wypełnionych substancją wodoodporną, aby zapobiec wnikaniu wilgoci.Część o centralnej wytrzymałości z niemetalowego włókna wzmocnionego plastiku (FRP) zapewnia stabilność rdzenia.Wyjątkowa wytrzymałość na rozciąganie kabla jest osiągana poprzez otoczenie rdzenia przędzy aramidowej, a jest on wykończony trwałą osłoną PE lub AT.
Kluczowe cechy
-
Nieprzewodzące:Zbudowany bez elementów metalowych, zapewniający bezpieczną instalację w infrastrukturze sieci elektrycznej.
-
Kosztowo efektywna instalacja:Jako samonośny kabel ułatwia montaż, zmniejszając potrzebę oddzielnego kabla przesyłającego.
-
Wyższa wytrzymałość mechaniczna:Zbudowany do wytrzymania obciążeń zewnętrznych, zapewniając wysoką wydajność rozciągania i odporność na ekstremalne warunki pogodowe.
-
Optymalizowana wydajność:Wzmocnienie przędzy aramidowej zwiększa zarówno wytrzymałość na rozciąganie, jak i stabilność temperatury.
-
Dostosowywalne:Nasze projekty mogą być dostosowywane do spełnienia specyficznych wymagań aplikacji i przedziału.
Wnioski
Wybór obudowy zewnętrznej zależy od napięcia przewodu elektroenergetycznego:
-
Włókna z PE (polietylenu):Zalecane dla linii powietrznych o napięciu poniżej 110 kV.
-
AT (Anti-Tracking) Sheath:Zaprojektowane do przewodów elektroenergetycznych o napięciu 110 kV lub większym w celu zapobiegania uszkodzeniom spowodowanym śledzeniem elektrycznym.
Ilość przędzy aramidowej i proces wiązania są specjalnie zaprojektowane, aby spełniać wymagania różnych długości przędzy.
Zgodność z normami
Nasze kable ADSS są produkowane zgodnie z najwyższymi standardami branżowymi, spełniając zarównoIEEE P 1222a takżeIEC 60794-1.
Struktura i specyfikacje techniczne
1.Jednorazowa kurtka ADSS
| liczba włókien |
strukturę |
włókno na rurę |
średnica rury straty
(MM)
|
Średnica FRP/podkładki (mm) |
Grubość płaszcza zewnętrznego ((mm) |
Odpowiedź:
Średnica
(mm) |
Ref. Waga
(kg/km) |
| Koszulka PE |
AT kurtka |
| 4 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7± 0.1 |
9.8 |
80 |
90 |
| 6 |
1+5 |
6 |
1.9 |
2.0/2.0 |
10,7±0.1 |
9.8 |
80 |
90 |
| 8 |
1+5 |
4 |
1.9 |
2.0/2.0 |
10,7±0.1 |
9.8 |
80 |
90 |
| 12 |
1+5 |
6 |
1.9 |
2.0/2.0 |
10,7±0.1 |
9.8 |
80 |
90 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
10,7±0.1 |
9.8 |
85 |
95 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
10,7±0.1 |
10.0 |
88 |
98 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
10,7±0.1 |
10.5 |
98 |
108 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
10,7±0.1 |
12.0 |
122 |
135 |
| 144 |
1+12 |
12 |
2.2 |
30,072 |
10,7±0.1 |
15.2 |
176 |
189 |
Wskazówki: wszystkie specyfikacje zawarte w poniższej tabeli to dane przybliżone.
Proszę skontaktować się z naszymi sprzedawcami.
2. Dwukrotna kurtka ADSS
| liczba włókien |
strukturę |
włókno na rurę |
średnica rury straty
(MM)
|
Średnica FRP/podkładki (mm) |
Grubość płaszcza zewnętrznego ((mm) |
Odpowiedź:
Średnica
(mm) |
Ref. Waga
(kg/km) |
| Koszulka PE |
AT kurtka |
| 4 |
1+5 |
4 |
1.9 |
2.0/2.0 |
10,7±0.1 |
12.0 |
125 |
135 |
| 6 |
1+5 |
6 |
1.9 |
2.0/2.0 |
10,7±0.1 |
12.0 |
125 |
135 |
| 8 |
1+5 |
4 |
1.9 |
2.0/2.0 |
10,7±0.1 |
12.0 |
125 |
135 |
| 12 |
1+5 |
6 |
1.9 |
2.0/2.0 |
10,7±0.1 |
12.0 |
125 |
135 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
10,7±0.1 |
12.0 |
128 |
138 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
10,7±0.1 |
12.5 |
130 |
140 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
10,7±0.1 |
13.2 |
145 |
155 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
10,7±0.1 |
14.5 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2 |
30,072 |
10,7±0.1 |
16.5 |
212 |
228 |
Wskazówki: wszystkie specyfikacje zawarte w poniższej tabeli to dane przybliżone.
Proszę skontaktować się z naszymi sprzedawcami.
|
Rodzaj włókna
|
Zmniejszenie
(+20°C)
|
Przepustowość
|
Długość fali odcięcia kabla optycznego
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
--- |
--- |
≤ 0,36 dB/km |
≤ 0,22 dB/km |
--- |
--- |
≤ 1260 nm |
| G.655 |
--- |
--- |
≤ 0,40 dB/km |
≤ 0,23 dB/km |
--- |
--- |
≤ 1450 nm |
| 50/125 μm |
≤ 3,3 dB/km |
≤1,2 dB/km |
--- |
--- |
≥ 500MHz·km |
≥ 500MHz·km |
--- |
| 620,5/125 μm |
≤ 3,5 dB/km |
≤1,2 dB/km |
--- |
--- |
≥ 200MHz·km |
≥ 500MHz·km |
---
|

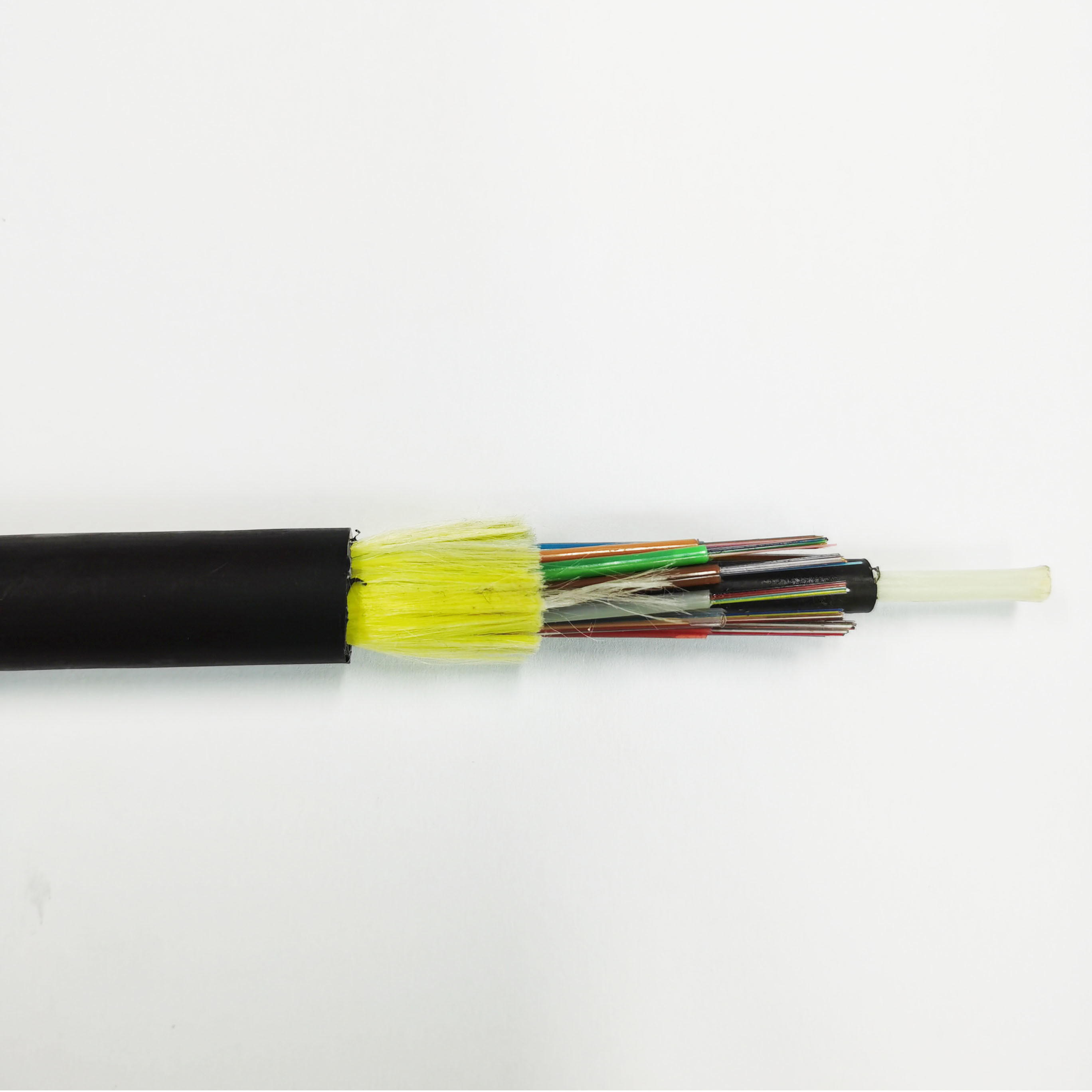

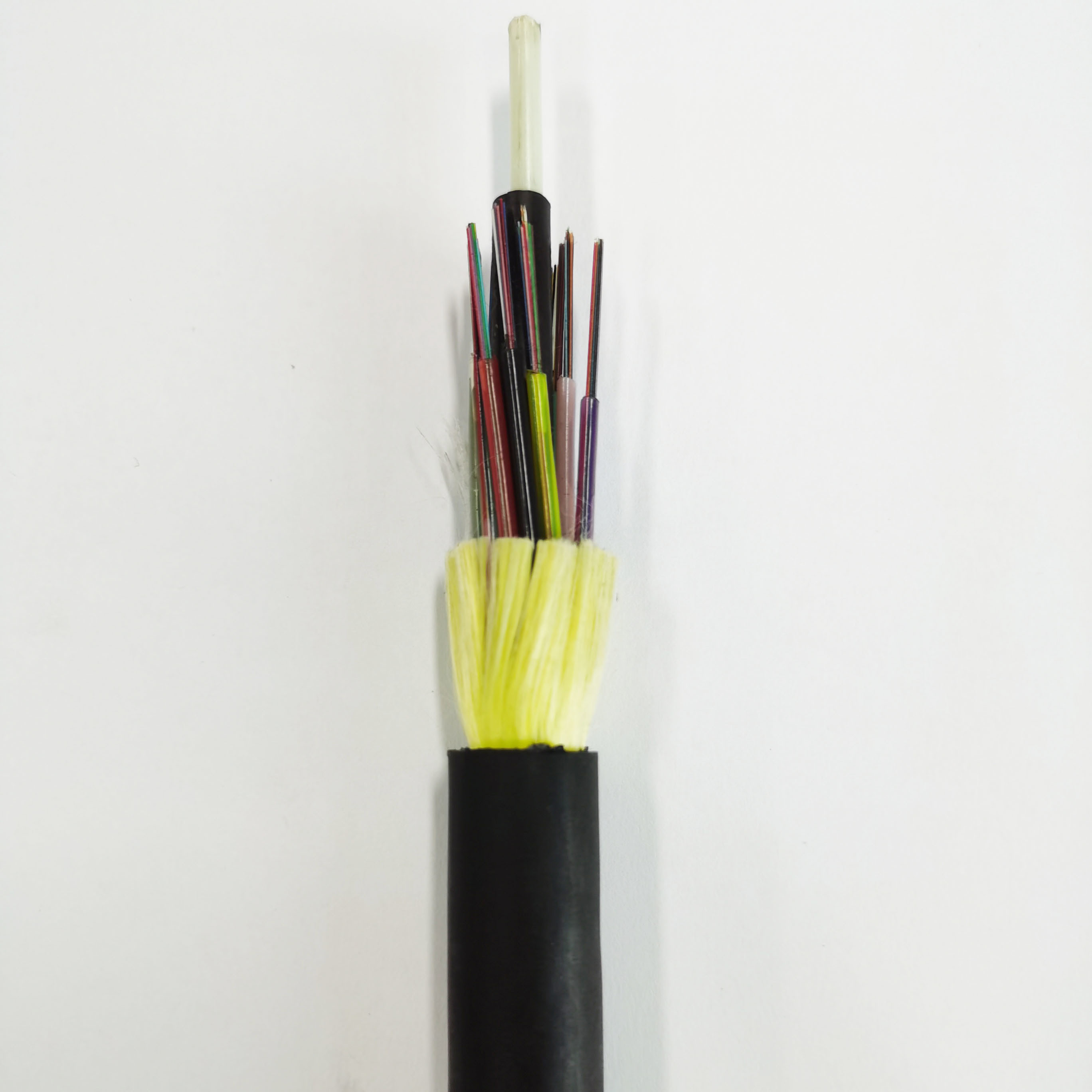

Szczegóły pokazują zdjęcia

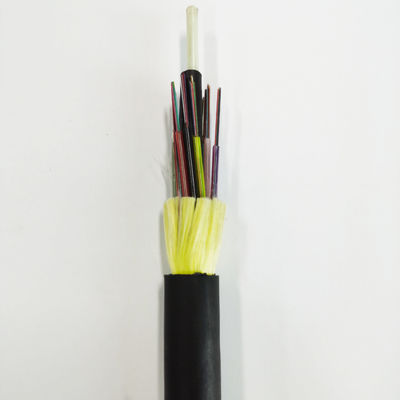

kablów ADSS z pojedynczym płaszczem

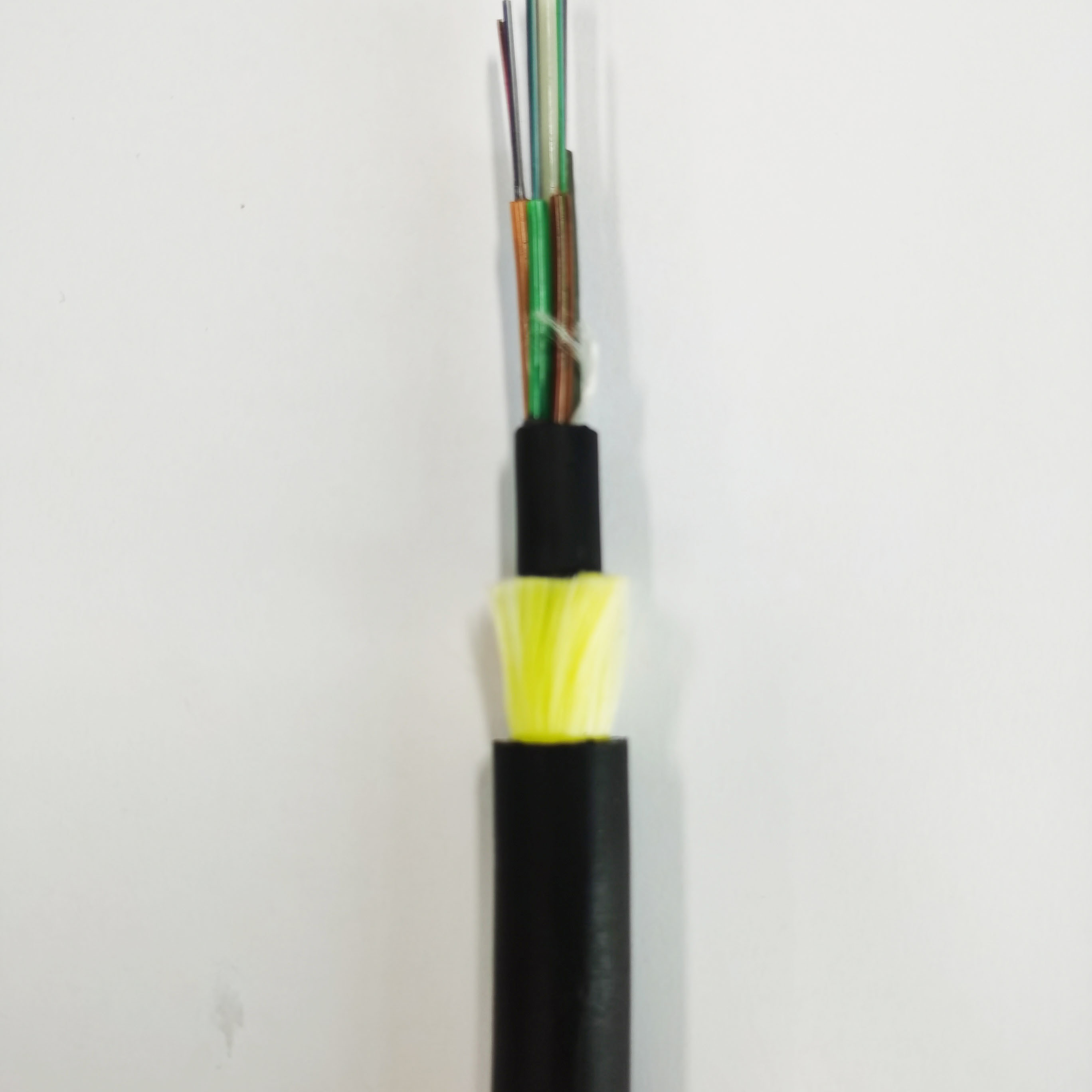

kabel optyczny ADSS z podwójnym płaszczem
Opakowanie:
Częste pytania
1Jest pan firmą handlową czy producentem?Jesteśmy wyspecjalizowanym producentem z ponad 10-letnim doświadczeniem w zakresie badań, rozwoju i produkcji kabli światłowodowych, kabli opasowych, przewodów patch i innych.Nasza fabryka znajduje się w Guangzhou.Zapraszamy do odwiedzenia.
2Jak zapewnić jakość?Każde włókno jest dokładnie testowane po zakończeniu produkcji, a przed wysyłką przeprowadzamy ostateczną inspekcję.Możemy dostarczyć darmowe próbki, abyś mógł zweryfikować naszą jakość z pierwszej ręki..
3Przyjmujecie małe zamówienia?Rozumiemy, że nowe projekty często zaczynają się od małych zamówień i jesteśmy zobowiązani do wspierania wzrostu naszych klientów.
4Jaki jest czas dostawy?Nasz standardowy czas dostawy wynosi około 3-7 dni roboczych, w zależności od ilości zamówienia. Gwarantujemy, że zamówienie zostanie wysłane tak szybko, jak to możliwe po otrzymaniu płatności.
5- Oferujecie usługi OEM?Możemy wydrukować Twoje logo na produktach i jesteśmy otwarci na wszelkie pomysły na dostosowanie.
6Czy wasze surowce mają certyfikaty?Utrzymujemy długoterminowe partnerstwa z dostawcami surowców, którzy są certyfikowani zgodnie ze standardami ISO9001 i RoHS, aby zapewnić najwyższej jakości komponenty naszych produktów.
