Ceny bezpośrednie z fabryki: Kabel jednowarunkowy ADSS z włókna optycznego z przędzy aramidowej
Co to jest kabel ADSS?
Kabel ADSS (All-Dielectric Self-Supporting) jest niemetalowym kablem światłowodowym przeznaczonym do instalacji powietrznej na słupkach komunalnych i liniach elektroenergetycznych.może być bezpiecznie stosowany w środowiskach o wysokim napięciu, zapewniając jednocześnie niezawodne samoobsługowanie bez konieczności stosowania przewodów przenośnychJest to opłacalna alternatywa dla kabli OPGW i OPAC.

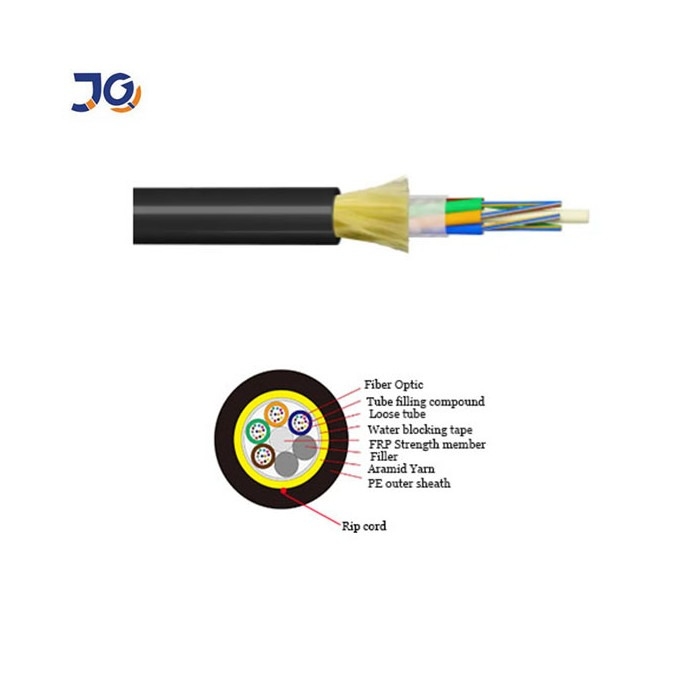

Struktura i projektowanie
Kabel ten jest wykonany z luźnej rurki z włóknami chronionymi w żelu blokującym wodę.Obudowa zewnętrzna jest dostępna w materiałach PE lub AT, w zależności od wymogów napięcia.
Kluczowe cechy
-
Pozostałe:Bezpieczne do instalacji w trybie napędowym bez ryzyka przewodzenia.
-
Łatwa instalacja:Samodzielna konstrukcja eliminuje potrzebę dodatkowych przewodów.
-
Wysoka wytrzymałośćWzmocnienie przędzy aramidowej zapewnia doskonałą odporność na rozciąganie i warunki atmosferyczne.
-
Stabilna wydajność:Wytrzymuje obciążenia mechaniczne i zmiany temperatury.
-
Dostosowywalne:Konfiguracje dostosowane do różnych przedziałów i zastosowań.
Wnioski
-
Włócznia PE:Odpowiednie dla linii elektrycznych poniżej 110 kV.
-
AT Sheath:W przypadku linii elektroenergetycznych o napięciu ≥ 110 kV, zapewniające ochronę przeciw śledzeniu.
-
Długość przedziału i zawartość przędzy można dostosować do wymagań projektu.
Standardy
Produkowane zgodnie z normami IEEE P1222 i IEC 60794-1.
Struktura i specyfikacje techniczne
1.Jednorazowa kurtka ADSS
| liczba włókien |
strukturę |
włókno na rurę |
średnica rury straty
(MM)
|
Średnica FRP/podkładki (mm) |
Grubość płaszcza zewnętrznego ((mm) |
Odpowiedź:
Średnica
(mm) |
Ref. Waga
(kg/km) |
| Koszulka PE |
AT kurtka |
| 4 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7± 0.1 |
9.8 |
80 |
90 |
| 6 |
1+5 |
6 |
1.9 |
2.0/2.0 |
10,7±0.1 |
9.8 |
80 |
90 |
| 8 |
1+5 |
4 |
1.9 |
2.0/2.0 |
10,7±0.1 |
9.8 |
80 |
90 |
| 12 |
1+5 |
6 |
1.9 |
2.0/2.0 |
10,7±0.1 |
9.8 |
80 |
90 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
10,7±0.1 |
9.8 |
85 |
95 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
10,7±0.1 |
10.0 |
88 |
98 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
10,7±0.1 |
10.5 |
98 |
108 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
10,7±0.1 |
12.0 |
122 |
135 |
| 144 |
1+12 |
12 |
2.2 |
30,072 |
10,7±0.1 |
15.2 |
176 |
189 |
Wskazówki: wszystkie specyfikacje zawarte w poniższej tabeli to dane przybliżone.
Proszę skontaktować się z naszymi sprzedawcami.
2. Dwukrotna kurtka ADSS
| liczba włókien |
strukturę |
włókno na rurę |
średnica rury straty
(MM)
|
Średnica FRP/podkładki (mm) |
Grubość płaszcza zewnętrznego ((mm) |
Odpowiedź:
Średnica
(mm) |
Ref. Waga
(kg/km) |
| Koszulka PE |
AT kurtka |
| 4 |
1+5 |
4 |
1.9 |
2.0/2.0 |
10,7±0.1 |
12.0 |
125 |
135 |
| 6 |
1+5 |
6 |
1.9 |
2.0/2.0 |
10,7±0.1 |
12.0 |
125 |
135 |
| 8 |
1+5 |
4 |
1.9 |
2.0/2.0 |
10,7±0.1 |
12.0 |
125 |
135 |
| 12 |
1+5 |
6 |
1.9 |
2.0/2.0 |
10,7±0.1 |
12.0 |
125 |
135 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
10,7±0.1 |
12.0 |
128 |
138 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
10,7±0.1 |
12.5 |
130 |
140 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
10,7±0.1 |
13.2 |
145 |
155 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
10,7±0.1 |
14.5 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2 |
30,072 |
10,7±0.1 |
16.5 |
212 |
228 |
Wskazówki: wszystkie specyfikacje zawarte w poniższej tabeli to dane przybliżone.
Proszę skontaktować się z naszymi sprzedawcami.
|
Rodzaj włókna
|
Zmniejszenie
(+20°C)
|
Przepustowość
|
Długość fali odcięcia kabla optycznego
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
--- |
--- |
≤ 0,36 dB/km |
≤ 0,22 dB/km |
--- |
--- |
≤ 1260 nm |
| G.655 |
--- |
--- |
≤ 0,40 dB/km |
≤ 0,23 dB/km |
--- |
--- |
≤ 1450 nm |
| 50/125 μm |
≤ 3,3 dB/km |
≤1,2 dB/km |
--- |
--- |
≥ 500MHz·km |
≥ 500MHz·km |
--- |
| 620,5/125 μm |
≤ 3,5 dB/km |
≤1,2 dB/km |
--- |
--- |
≥ 200MHz·km |
≥ 500MHz·km |
---
|

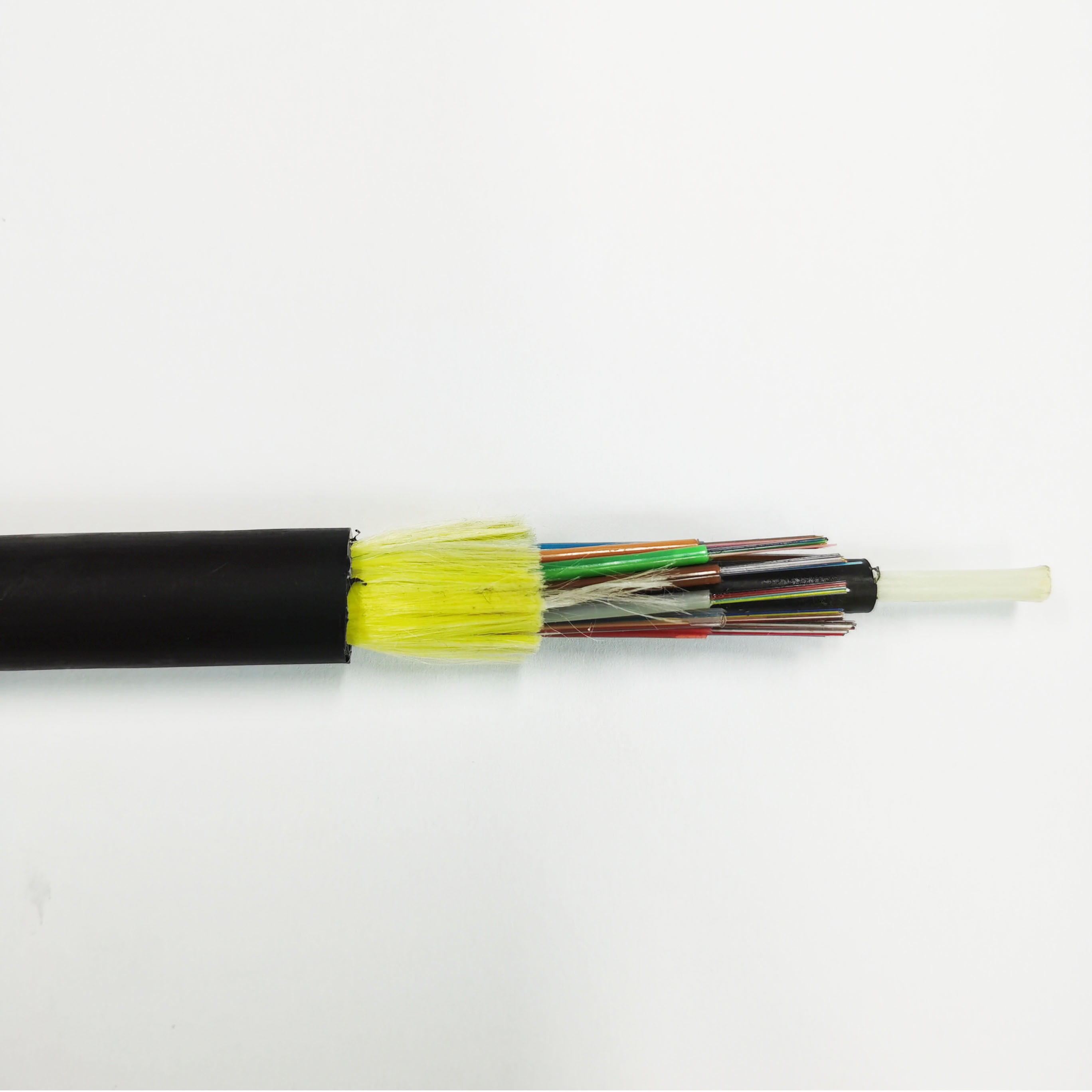

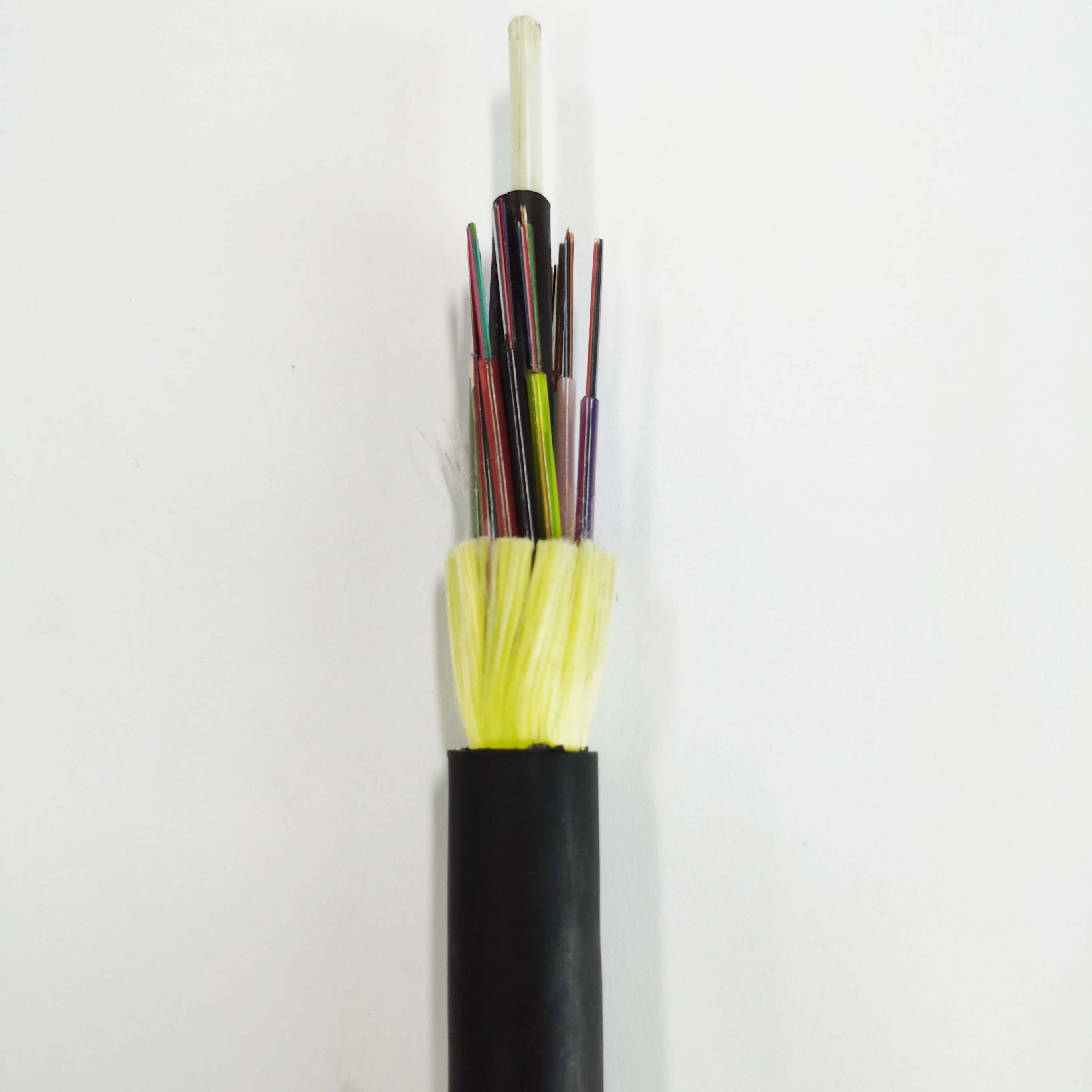

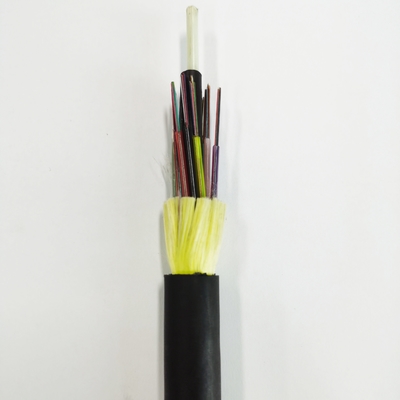

Szczegóły pokazują zdjęcia

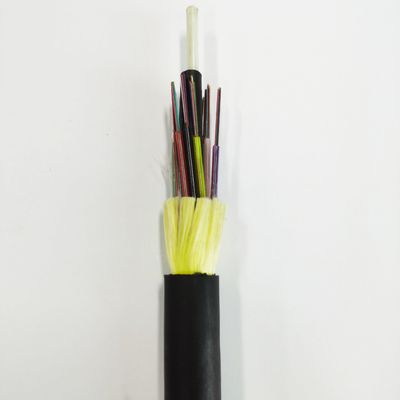

kablów ADSS z pojedynczym płaszczem
kabel optyczny ADSS z podwójnym płaszczem
Opakowanie:
Częste pytania
Jest pan producentem lub przedsiębiorstwem handlowym?
Jesteśmy profesjonalnym producentem z 10+ lat doświadczenia w kablach światłowodowych, kablach,Nasza fabryka znajduje się w Guangzhou, a ty jesteś mile widziany na wizytę.
Jak gwarantujesz jakość produktu?
Jakość jest naszym priorytetem. Każde włókno poddaje się rygorystycznym testom i ostatecznej kontroli przed wysyłką. Po potwierdzeniu ceny możemy zapewnić bezpłatne próbki do weryfikacji jakości.
Mogę złożyć małe zamówienie?
Wspieramy małe i próbne zamówienia, szczególnie dla nowych projektów.
Jaki jest czas realizacji?
Zazwyczaj 3 ̇7 dni roboczych, w zależności od ilości zamówienia.
Czy świadczycie usługi OEM?
Możemy dodać Twoje logo i dostosować produkty do Twoich wymagań.
Czy twoje materiały są certyfikowane?
Tak, kupujemy od dostawców z certyfikatami ISO9001 i RoHS, aby zagwarantować niezawodną jakość.
