Tytuł produktu
Fabryczny bezpośredni kabel optyczny ADSS jednowarunkowy Aramidowa przędza wysokiej wytrzymałości do użytku powietrznego na zewnątrz
Co to jest kabel ADSS
ADSS (All Dielectric Self Supporting) fiber optic cable is a non metallic design for aerial installation on utility poles and transmission lines It can be installed safely in high voltage areas without grounding and provides reliable self support without messenger wires This makes it a cost effective alternative to OPGW and OPAC
Struktura i projekt
The cable uses stranded loose tube technology with fibers protected by water blocking gel A central FRP strength member provides core stability while layers of aramid yarn deliver high tensile strength The outer jacket is available in PE or AT depending on voltage and installation conditions
Kluczowe cechy
Konstrukcja niemetalowa bezpieczna do instalacji na linii prądowej i wolna od zakłóceń elektrycznych
Samopodtrzymujący się kabel łatwy do zainstalowania bez dodatkowych przewodów podtrzymujących
Przędza aramidowa o wysokiej wytrzymałości na rozciąganie zapewnia trwałość i odporność na warunki atmosferyczne
Stabilna wydajność w warunkach obciążenia mechanicznego i zmian temperatury
Dostosowalne projekty dla różnych długości przedziałów i projektów linii elektroenergetycznych
Wnioski
Odzież PE dla linii elektroenergetycznych poniżej 110 kV
W przypadku linii o napięciu 110 kV i wyższym z ochroną przeciw śledzeniu
Długość rozciągu i zawartość przędzy aramidowej mogą być dostosowywane do wymagań projektu
Standardy
Wyprodukowane zgodnie z IEEE P1222 i IEC 60794 1 zapewniając międzynarodową jakość i niezawodność
Struktura i specyfikacje techniczne
1.Jednorazowa kurtka ADSS
| liczba włókien | strukturę | włókno na rurę |
średnica rury straty (MM) |
Średnica FRP/podkładki (mm) | Grubość płaszcza zewnętrznego ((mm) | Odpowiedź: Średnica (mm) |
Ref. Waga (kg/km) |
|
| Koszulka PE | AT kurtka | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7± 0.1 | 9.8 | 80 | 90 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 10,7±0.1 | 9.8 | 80 | 90 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 10,7±0.1 | 9.8 | 80 | 90 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 10,7±0.1 | 9.8 | 80 | 90 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 10,7±0.1 | 9.8 | 85 | 95 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 10,7±0.1 | 10.0 | 88 | 98 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 10,7±0.1 | 10.5 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 10,7±0.1 | 12.0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 30,072 | 10,7±0.1 | 15.2 | 176 | 189 |
Wskazówki: wszystkie specyfikacje zawarte w poniższej tabeli to dane przybliżone.
Proszę skontaktować się z naszymi sprzedawcami.
2. Dwukrotna kurtka ADSS
| liczba włókien | strukturę | włókno na rurę |
średnica rury straty (MM) |
Średnica FRP/podkładki (mm) | Grubość płaszcza zewnętrznego ((mm) | Odpowiedź: Średnica (mm) |
Ref. Waga (kg/km) |
|
| Koszulka PE | AT kurtka | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 10,7±0.1 | 12.0 | 125 | 135 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 10,7±0.1 | 12.0 | 125 | 135 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 10,7±0.1 | 12.0 | 125 | 135 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 10,7±0.1 | 12.0 | 125 | 135 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 10,7±0.1 | 12.0 | 128 | 138 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 10,7±0.1 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 10,7±0.1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 10,7±0.1 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 30,072 | 10,7±0.1 | 16.5 | 212 | 228 |
Wskazówki: wszystkie specyfikacje zawarte w poniższej tabeli to dane przybliżone.
Proszę skontaktować się z naszymi sprzedawcami.
|
Rodzaj włókna |
Zmniejszenie (+20°C) |
Przepustowość |
Długość fali odcięcia kabla optycznego |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| G.652 | --- | --- | ≤ 0,36 dB/km | ≤ 0,22 dB/km | --- | --- | ≤ 1260 nm |
| G.655 | --- | --- | ≤ 0,40 dB/km | ≤ 0,23 dB/km | --- | --- | ≤ 1450 nm |
| 50/125 μm | ≤ 3,3 dB/km | ≤1,2 dB/km | --- | --- | ≥ 500MHz·km | ≥ 500MHz·km | --- |
| 620,5/125 μm | ≤ 3,5 dB/km | ≤1,2 dB/km | --- | --- | ≥ 200MHz·km | ≥ 500MHz·km | --- |
Szczegóły pokazują zdjęcia

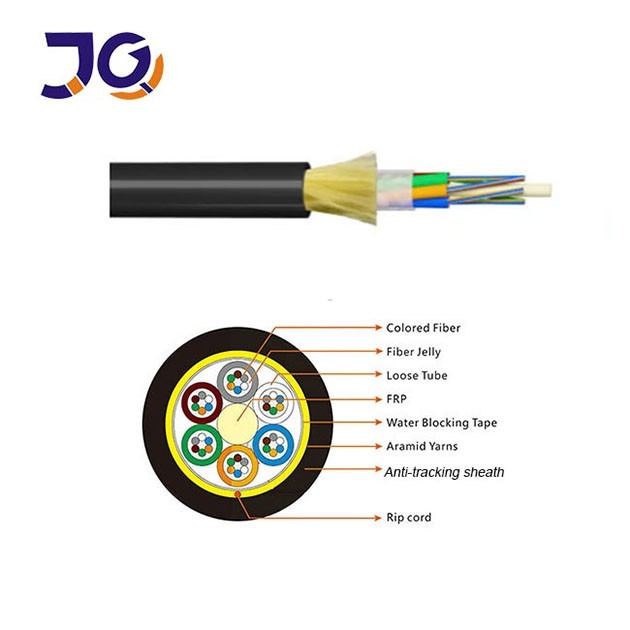

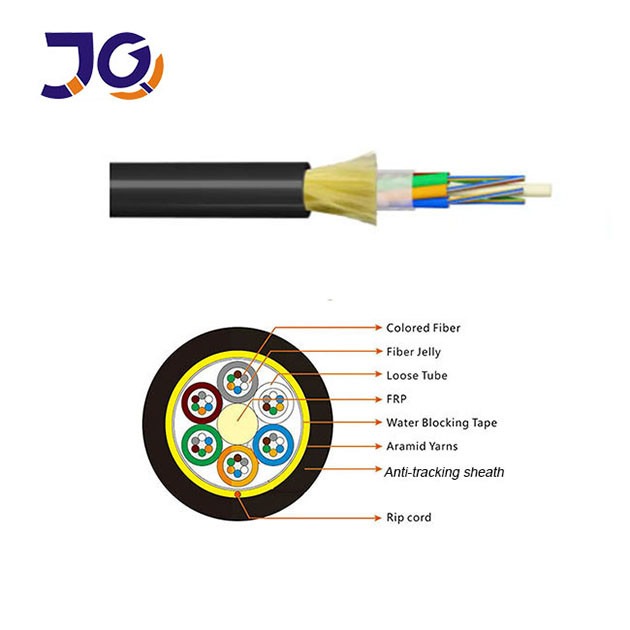

kablów ADSS z pojedynczym płaszczem

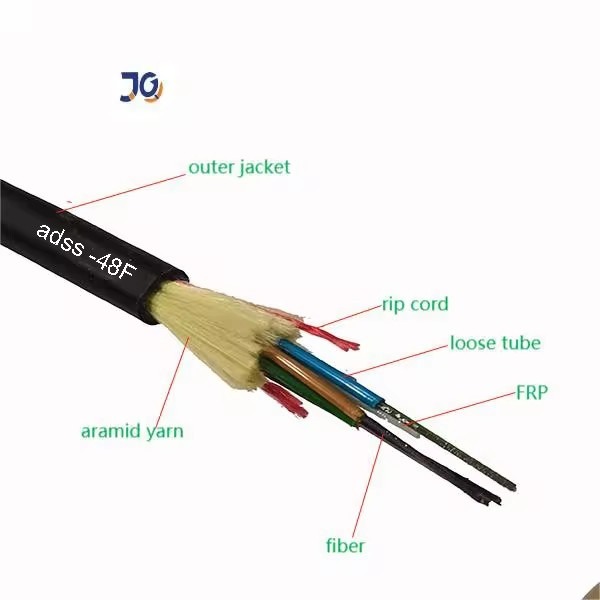

kabel optyczny ADSS z podwójnym płaszczem
Opakowanie:
Częste pytania
Czy jesteś producentem lub firmą handlową?
Jesteśmy bezpośrednią fabryką z ponad 10 letnim doświadczeniem w produkcji kabli światłowodowych, kabli opasowych, kabli patch i akcesoriów. Nasz zakład znajduje się w Guangzhou i witamy wizyty klientów.
Jak zapewnić jakość?
Każda włókna jest ściśle testowana i sprawdzana przed wysyłką Po potwierdzeniu oferty możemy zaoferować bezpłatne próbki do zatwierdzenia jakości
Mogę zacząć od małego zamówienia?
Tak, przyjmuje się małe zamówienia i zamówienia próbne, zwłaszcza w przypadku nowych projektów lub oceny próbek
Jaki jest czas produkcji
Zwykle od 3 do 7 dni roboczych w zależności od ilości zamówienia Wysyłamy szybko po otrzymaniu płatności
Oferujecie OEM lub dostosowanie?
Tak, możemy wydrukować Twoje logo i dostosować wzory do wymagań projektu
Czy surowce są certyfikowane
Tak, używamy materiałów certyfikowanych ISO9001 i RoHS, aby zapewnić stabilną i niezawodną wydajność
