Kompaktowe rdzeń z włókna optycznego w luźnych rurach wypełnionych wodoodpornym żelem.
Centralny element wytrzymałościowy FRP (Fiber Reinforced Plastic) dla stabilności.
Wzmocnienie przędzy aramidowej dla wytrzymałości na rozciąganie.
Wytrzymała obudowa PE lub AT.
Nieprzewodzące:Bezpieczne do instalacji na żywo.
Łatwa instalacja:Samodzielnie, bez potrzeby przesyłania wiadomości.
Wysoka wytrzymałość mechaniczna:Odporny na obciążenia zewnętrzne i trudne warunki pogodowe.
Optymalizowana wydajność:Przędza aramidowa zwiększa wytrzymałość na rozciąganie i temperaturę.
Dostosowywalne:Można je dostosować do różnych przedziałów i zastosowań.
Włócznia PE:Liny powietrzne < 110 kV.
AT Sheath:Przewody nawigacyjne ≥ 110 kV w celu zapobiegania śledzeniu elektrycznemu.
Produkowane zgodnie z normami IEEE P 1222 i IEC 60794-1.

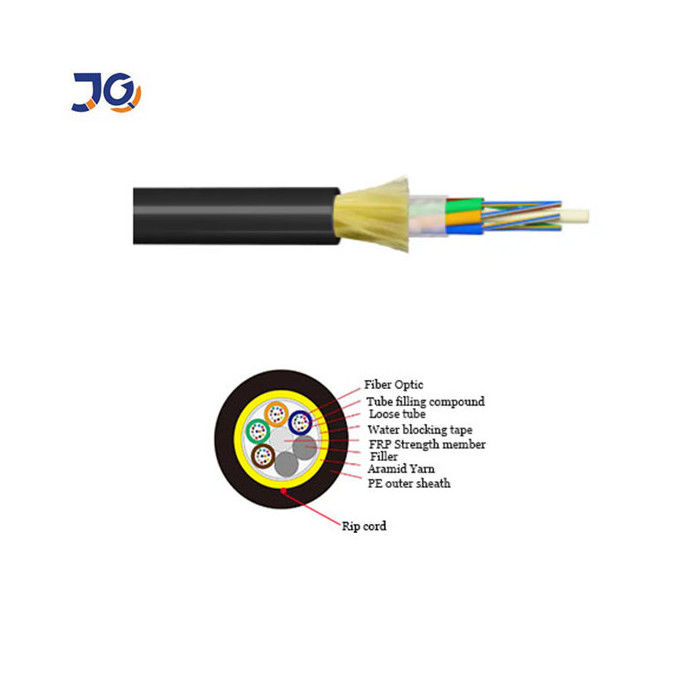

Struktura i specyfikacje techniczne
1.Jednorazowa kurtka ADSS
| liczba włókien | strukturę | włókno na rurę |
średnica rury straty (MM) |
Średnica FRP/podkładki (mm) | Grubość płaszcza zewnętrznego ((mm) | Odpowiedź: Średnica (mm) |
Ref. Waga (kg/km) |
|
| Koszulka PE | AT kurtka | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7± 0.1 | 9.8 | 80 | 90 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 10,7±0.1 | 9.8 | 80 | 90 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 10,7±0.1 | 9.8 | 80 | 90 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 10,7±0.1 | 9.8 | 80 | 90 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 10,7±0.1 | 9.8 | 85 | 95 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 10,7±0.1 | 10.0 | 88 | 98 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 10,7±0.1 | 10.5 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 10,7±0.1 | 12.0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 30,072 | 10,7±0.1 | 15.2 | 176 | 189 |
Wskazówki: wszystkie specyfikacje zawarte w poniższej tabeli to dane przybliżone.
Proszę skontaktować się z naszymi sprzedawcami.
2. Dwukrotna kurtka ADSS
| liczba włókien | strukturę | włókno na rurę |
średnica rury straty (MM) |
Średnica FRP/podkładki (mm) | Grubość płaszcza zewnętrznego ((mm) | Odpowiedź: Średnica (mm) |
Ref. Waga (kg/km) |
|
| Koszulka PE | AT kurtka | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 10,7±0.1 | 12.0 | 125 | 135 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 10,7±0.1 | 12.0 | 125 | 135 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 10,7±0.1 | 12.0 | 125 | 135 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 10,7±0.1 | 12.0 | 125 | 135 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 10,7±0.1 | 12.0 | 128 | 138 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 10,7±0.1 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 10,7±0.1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 10,7±0.1 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 30,072 | 10,7±0.1 | 16.5 | 212 | 228 |
Wskazówki: wszystkie specyfikacje zawarte w poniższej tabeli to dane przybliżone.
Proszę skontaktować się z naszymi sprzedawcami.
|
Rodzaj włókna |
Zmniejszenie (+20°C) |
Przepustowość |
Długość fali odcięcia kabla optycznego |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| G.652 | --- | --- | ≤ 0,36 dB/km | ≤ 0,22 dB/km | --- | --- | ≤ 1260 nm |
| G.655 | --- | --- | ≤ 0,40 dB/km | ≤ 0,23 dB/km | --- | --- | ≤ 1450 nm |
| 50/125 μm | ≤ 3,3 dB/km | ≤1,2 dB/km | --- | --- | ≥ 500MHz·km | ≥ 500MHz·km | --- |
| 620,5/125 μm | ≤ 3,5 dB/km | ≤1,2 dB/km | --- | --- | ≥ 200MHz·km | ≥ 500MHz·km | --- |
Szczegóły pokazują zdjęcia
kablów ADSS z pojedynczym płaszczem
kabel optyczny ADSS z podwójnym płaszczem
Opakowanie:
Jest pan producentem lub przedsiębiorstwem handlowym?
Jesteśmy profesjonalnym producentem z 10+ lat doświadczenia w kablach światłowodowych, kablach do opuszczania i kablach patch. Nasza fabryka znajduje się w Guangzhou, a wizyty są mile widziane.
Jak zapewniacie jakość?
Każde włókno jest w pełni przetestowane, z ostateczną inspekcją przed wysyłką.
Przyjmujecie małe zamówienia?
Tak, wspieramy małe zamówienia na nowe projekty.
Jaki jest czas dostawy?
Standardowa dostawa wynosi 3-7 dni roboczych, w zależności od ilości.
Czy oferujecie usługi OEM?
Tak, możemy dostosować produkty i wydrukować logo.
Czy wasze surowce są certyfikowane?
Tak, wszystkie materiały pochodzą od certyfikowanych dostawców ISO9001 i RoHS.
